一、固定線圈霍爾效應電流變送器
海洋儀器提供多種固定線圈和分離線圈的電流互感器，用于功率分析儀上，能夠滿足客戶的應用和測量的需要。固定線圈傳感器提供了最高的精度，可用于交流和直流電流測量，而分離線圈電流互感器非常適合用于不太容易穿過導線的電流應用測量。

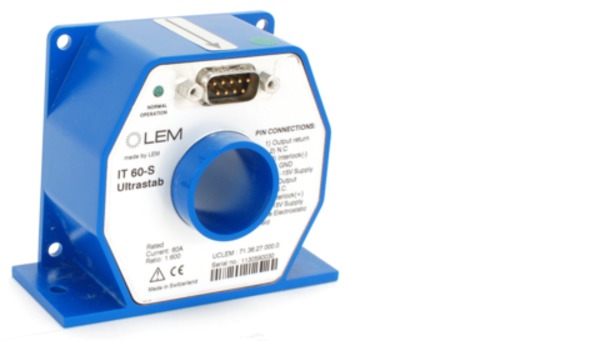

1、CT-xxxx-S系列
CT-xxxx-S系列具有較高的精度和線性度，這些傳感器來自LEM，一家高品質的元件公司。
特點如下：
精度高(0.0054% - 0.0272%)
極好線性度 (3 ppm - 20 ppm)
極低的溫度漂移 (0.5 ppm/k - 2.5 ppm/k)
頻率寬 (DC ~ 800 kHz)
閉環（補償）電流互感器，使用非常精確的零平衡檢測
初級和次級回路之間的靜電屏蔽
無插入損耗
對外部電場和磁場干擾具有較高的抗擾性
低噪聲輸出信號
含定制電纜組件，易于連接到PA3000或PA1000功率分析儀
與標準PA3000或PA1000功率分析儀內部傳感器供電兼容（除了CT-1000-S；可選外接直流電源，例如OPS3323雙通道或OPS1323單通道電源)
應用領域：大功率變流器和逆變器、馬達驅動、太陽能逆變器、UPS電源

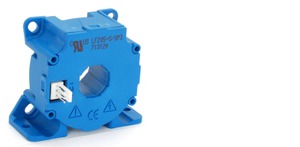

2、CT-xxxx-M系列
CT-xxxx-M系列用于通用測量，精度要求不太高，這些傳感器來自LEM，一家高品質的元件公司。
特點如下：
精度高(0.4% - 0.5%)
極好線性度 (<0.1%)頻率寬
Wide frequency bandwidth (DC ~ 150 kHz)
閉環 (補償） 電流變送器，采用霍爾效應傳感器
根據UL 94-V0標準，絕緣塑料箱
低的溫度漂移
兼容PA3000功率分析儀（內置傳感器電源）
含定制電纜組件，易于連接到PA3000或PA1000功率分析儀
無插入損耗
對外部電場和磁場干擾具有較高的抗擾性
應用領域：大功率變流器和逆變器、馬達驅動、太陽能逆變器、UPS電源

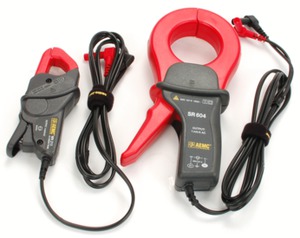

二、電流鉗
在不能斷開電流通路的情況下，需要進行快速連接測試，電流鉗能快速夾持測量交流電流。該電流鉗來自法國CA。
1、CL200，由MN09代替
CL200（MN09) 是一款緊湊型 AC電流探頭，它能進行快速連接，適用于工業領域中電流測試。
特點如下：
0.5Arms - 240Arms 測量范圍
1000:1 轉換比
頻率范圍：40 Hz - 10 kHz
1.0% -3.0% 精度
緊湊外觀
直接連接功率分析儀
大開口，適合夾持直徑20mm導體
符合EN61010, 600 V Cat. III安全標準
2、CL1200，由C103代替
CL1200（C103) 是一款AC電流探頭，它能快速連接到導線或總線排，適用于工業和大電流測試。
特點如下：
100mArms - 1200Arms測量范圍
1000:1轉換比
頻率范圍：30 Hz - 5 kHz
0.5% - 1.5%精度
符合EN61010, 600 V Cat. III安全標準
較低相移，適合功率測量
應用領域：大功率變流器和逆變器、馬達驅動、太陽能逆變器、UPS電源
三、測試專業附件
海洋儀器提供的4mm連接線，快速簡便進行電路測試連接，讓測試任務變得容易。

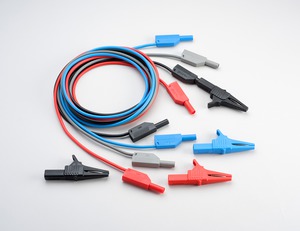

1、測試線
PA-LEADSET 可更換和定制長度的連接線，具有絕緣、層疊特性，額定參數為1000 V、32 A（CAT II）, 符合UL61010。

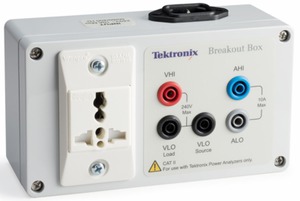

2、BB1000插座接線盒
The BB1000 Breakout Box makes wiring connections between your device-under-test and Tektronix power analyzers easy and safe, by 'breaking out' the current flow for connection to the internal current shunt in the analyzer. It provides a line output socket to power your device under test (up to 10 ARMS) and 4 mm sockets for direct connection to the Tektronix power analyzer terminals.
BB1000-UN: 120 V/240 V Universal receptacle

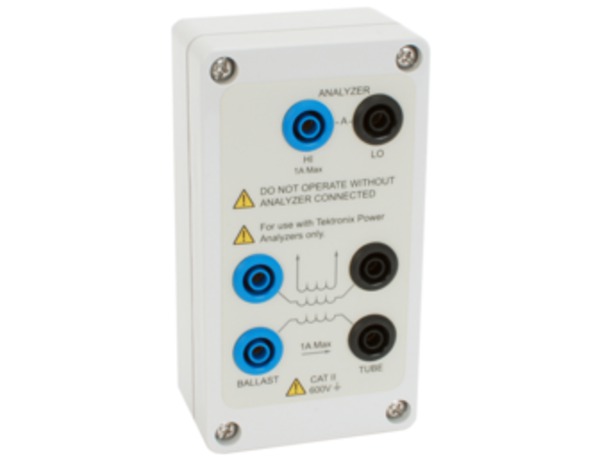

3、Ballast-CT 燈具鎮流器測試連接盒
The Tektronix Ballast-CT simplifies the measurement of output power and tube current in high frequency electronic lighting ballasts. This device is specifically designed for lighting applications, and overcomes problems that are usually found when using conventional or Hall Effect current transformers. When used in conjunction with a Tektronix PA1000 or PA3000 power analyzer, the free-standing Ballast-CT accessory provides a convenient and accurate solution to taking power measurements in lighting ballast circuits.
Convenience: No need to feed cables through a CT core
High accuracy: Trifilar-wound toroidal design
No cable positioning/contact error
Wide bandwidth: High frequency design provides 5 kHz to 1 MHz bandwidth
Wide current range: 5 mA to 1 A is compatible with many modern ballasts
