如何使用四通道示波器來測量功率？

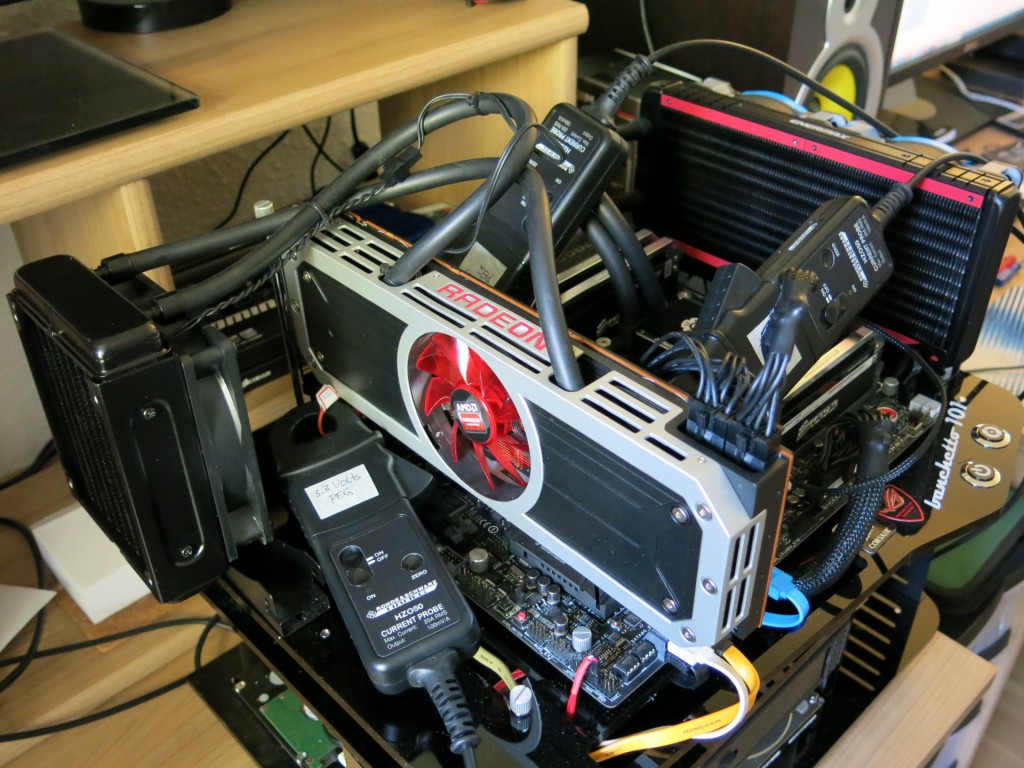

本文例舉德國湯姆工程師利用HMO1024四通道示波器測量新的圖形適配器的功耗，例如：AMD Radeon R9 295x2。

本實驗使用HZO50閉環電流探頭和已獲獎的HMO2014示波器，下面介紹究竟如何使用電流探頭來測量得到功率值？

首先我們做一個假設：假設在12V端口在帶載下保持一個恒定電壓值，這樣我們不用擔心測量電壓的標準探頭和電流探頭的相位同相問題。

現在讓我們把HZO50電流探頭連接到示波器CH1通道，并對它進行設置。接著每一步都按下面文字描述的圖像操作。具體操作請下載此文：使用四通道示波器測量器件或設備功率

為什么湯姆的硬件測量圖像看起來與這里的顯示不同呢？

湯姆的硬件使用他們自己的可視化工具。他們進行原始數據輸出并用他們自己的工具套來執行這些計算。然而，本實驗通過比較兩者的測量結果，發現本實驗也有很好的匹配結果。

如果我需要測量功率，電壓不是一個恒定值，在這種情況下，怎么辦？

在這種情況下，你需要一個示波器匹配軟件，用來同步電壓探頭和電流探頭，以確保測量的電壓和測量的電流在時間上同步。HMO2014示波器無此功能，您需要配備更高級別的示波器，例如泰克的DPO5034B或羅德與施瓦茨的RTM2034，它們具有同步的電源選項來保證電壓和電流同步測量功率。

具體本文介紹請下載：如何使用四通道示波器來測量功率？
