固緯電子信號發生器常見問題

　　為什么你們的任意波發生器輸出信號的幅值是示波器顯示值的2倍？

　　任意波發生器輸出阻抗是50Ω并且其默認的預設連接的50Ω的負載。示波器默認的預設輸入阻抗是1MΩ，由此造成了2倍的差異。用戶可以通過在示波器的輸入端口連接50Ω的阻抗匹配器GAK-003，或者選用內置的50OΩ輸入阻抗的GDS-3000系列示波器來獲得真實電壓幅值。當用戶試用AFG-3081/3051/2225和AFG-2100/2000/100/200系列信號源想獲得與1MΩ輸入阻抗示波器相同的電壓值時，需要使用阻抗選擇功能，并把50Ω切換到High Z模式。

　　為什么任意波發生器輸出的方波信號到示波器里看起來像正弦波？

　　由于受方波上升時間范圍的顯示，當高頻的方波信號輸入到示波器時，其波形看起來像是正弦波。例如AFG-2225方波的上升時間是25nS。如果方波信號的頻率達到6MHz或者更高時，其波形看起來就像是弦波。如果用戶需要高頻的方波信號，上升時間8nS的AFG-3000系列信號源是個很好的選擇。示波器的輸入終端與50Ω的阻抗器GAK-003相連，可實現輸出完整的方波。為了獲取相同的效果，用戶可以選擇GDS-3000系列的示波器，其內置50Ω輸入阻抗，可解決阻抗匹配問題。

　　為什么所有DDS信號發生器輸出的三角波，其最大頻率小于正弦波和方波？

　　為了要得到垂直的三角波上升和下降，所需要的數據點數需要大于正弦波和方波。如果三角波的數據點數較小，從低通濾波器出來的信號可能會讓三角波長的像正弦波。

　　在什么場合中，DDS函數信號發生器比傳統函數信號產生器好，為什么？

　　在大多數場合中，DDS函數信號產生器都比傳統函數信號產生器來的好，由于需要較高的頻率穩定度與信號低失真度，DDS函數信號產生器都擁有比傳統函數信號發生器更好的規格與效果。只有較高頻的三角波或者外部調變信號的時候，傳統函數信號發生器的效果會更加優越。

　　任意波的采樣頻率和輸出頻率直接有什么關系？

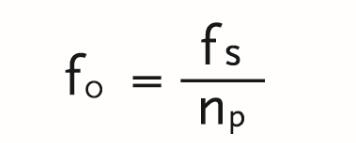

　　關系如下：

　　其中，F(xiàn)0是輸出頻率，F(xiàn)s是采樣頻率，Np是數據點的個數

　　為什么有的信號發生器，占空比規格都指定在最低輸出頻率而不是最大輸出頻率？

　　如果再4MHz設置占空比為99:1,4MHz的1%頻率將大于4MHz，因而超過了頻率帶寬所指定占空比的低頻限制。
