FPS應用（二）：5G測試解決方案

　　1、FPS簡介

　　FPS系列信號與頻譜分析儀擁有160MHz分析帶寬，支持多種模擬和無線通信信號分析，同時FPS的測試速度與同級別頻譜分析儀相比，具有高達五倍的絕對優勢，是實驗室測試、教學應用、產線測試的理想選擇。

　　2、物聯網測試解決方案

　　3、5G測試解決方案　

　　5G即稱第五代移動通信技術，3GPP定義了三大場景，包括eMBB（增強移動寬帶）、uRLLC（低時延高可靠）、mMTC（大規模機器通信）。相比之前的移動通信技術，5G技術會支持更大帶寬，以中國目前5G外場試驗為例，頻段為3.4GHz-3.6GHz，帶寬需要支持到100MHz，這樣可以使傳輸速率明顯提升。同時，在最新的3GPP 5G標準中，對于子載波間隔、新波形、幀結構等技術都做了全新的定義。

　　羅德與施瓦茨公司一直積極參與各個國家5G的外場試驗，并且配合不同的設備廠商完成了5G發射機射頻測試，內容包括5G新型信號的分析、射頻指標測試等。

　　3.1 標準5G信號分析

　　根據3GPP 最新的5G標準進展，針對6GHz以下頻段的5G eMBB場景，典型參數如下：

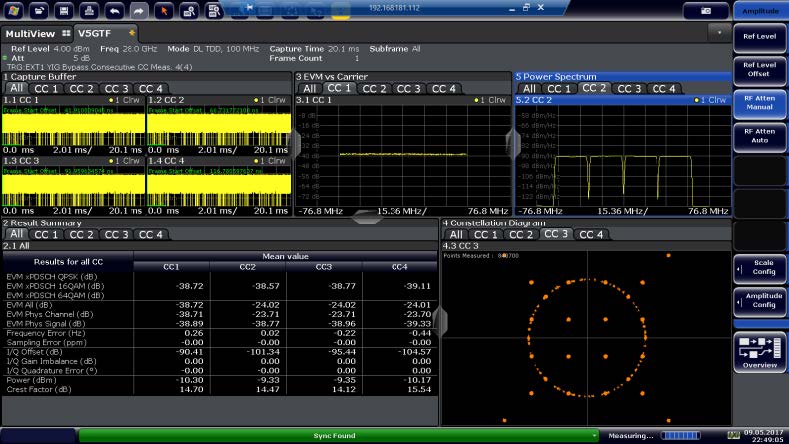

　　頻譜分析儀FPS通過加載K144（預計2018年Q3發布）選件，可以對標準5G信號進行解調分析，包括EVM、頻率誤差、星座圖等調制質量進行測試，測試示意圖如下：

　　3.2 自定義5G信號分析

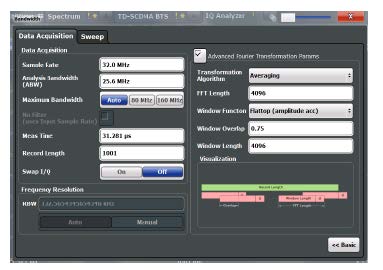

　　由于5G標準還未最終確定，尤其是針對mMTC和URLLC場景。同時，很多高校、企業或者研究機構，會在現有5G標準基礎上，對一些參數進行調整試驗，以驗證系統的最佳性能。另外，還有些客戶會在標準5G信號的基礎上，做些改動以用在專用網絡中。羅德與施瓦茨公司的頻譜分析儀FPS通過標配的IQ Analyzer功能可以把接收到相應的IQ數據通過U盤或者網絡導出來，供客戶使用Matlab或者其他處理軟件進行后續處理分析，最大支持的分析帶寬為160MHz，存儲深度為200M Sample。數據采集導出示意圖如下：

　　3.3 發射機頻域測試

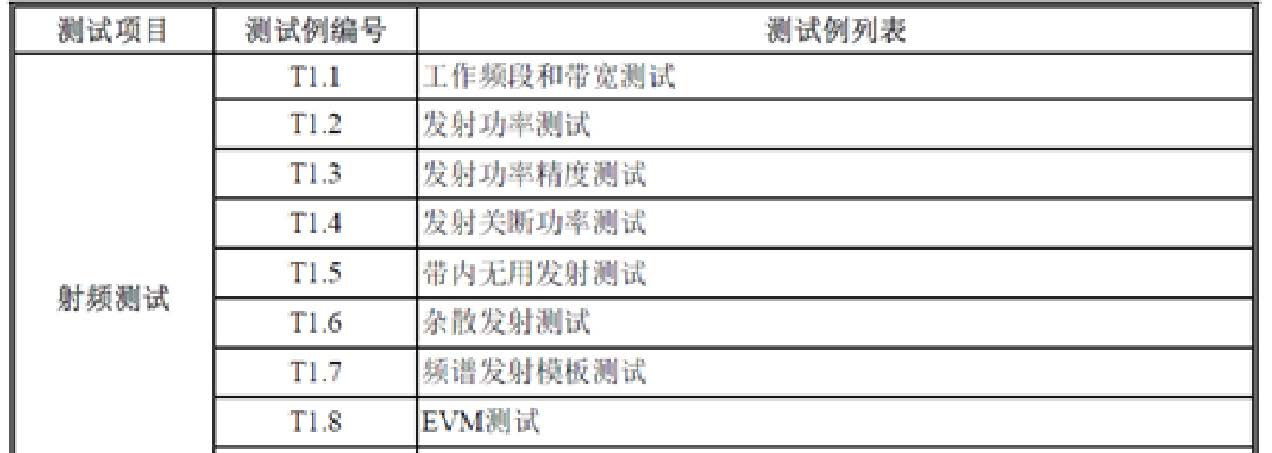

　　針對5G設備的測試，除了需要對信號的調制質量進行分析之外。對于發射機設備，還需要測試其射頻特性，以中國IMT2020 （5G）推進組發布的5G技術研發試驗第二階段的技術規范為例，針對發射機要求測試如下項目：

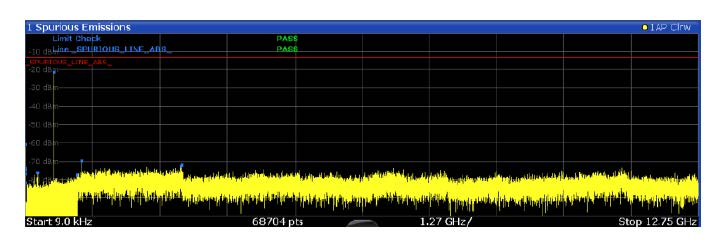

　　其中1.8項，可以通過FPS相應的5G選件進行測試分析。1.1至1.7項，只需要FPS的基本頻譜功能即可完成測試，下圖為雜散發射測試結果示意圖：

　　4 總結

　　羅德與施瓦茨公司的信號與頻譜分析儀FPS具備了目前常見的移動通信信號測試分析能力，通過加載相應的選件可以對物聯網、5G等前沿熱點技術進行分析和測試，幫助客戶對已有硬件設備進行檢測，同時也可以輔助客戶進行相應的課題研究。

更多完整資料請點擊：基于R&S FPS的無線通信測試解決方案
