EMC預認證測量的哀與愁

　　掌握上市時機(Time to market)是全球化超競爭時代的競爭優勢之一，而產品上市之前必須通過的技術法規及相關認證，更是掌握上市時機的關鍵。為避免電子產品產生的電磁信號對其他產品造成干擾，并確保電子產品不被其他產品的電磁波干擾，電磁兼容EMC(EMI電磁干擾度+EMS電磁抗擾度)的認證是各國普遍需要的測量。悲哀的是一旦EMC未通過認證，除錯往往花費巨大，租用實驗室以小時計費，未能掌握上市時機的商業損失更是巨大，所以許多測量儀器廠商紛紛倡議要建立預認證(Pre-compliance)測量機制，預認證后有信心通過認證時才送實驗室，這個倡議有助于降低成本并提高通過率，但是實際評估預認證測量方案后才發現困難重重，令人發愁。

　　首先是近場天線分為電場及磁場兩種，兩種無法同時測量，且測量結果差異大。

　　第二個問題是近場天線有方向性，方向及位置不同測量結果不同。

　　第三個問題是傳導(Conduction)干擾的測量需要阻抗穩定網絡(LISN)。

　　第四個問題是預認證的方案大都缺乏對EMS(電磁抗擾度)的評估。

　　第五個問題是產生干擾的三個要件是干擾來源(Source)、傳導路徑(Path)及天線效應(Antenna)，在修改線路前，如何仿真印刷電路板（PCB）走線長度、改變輸入或輸出電纜(I/O Cable)接線長度的天線效應？

　　第六個問題是預認證測量是采取近場的測量方式，與實驗室認證時的遠場測量不同。

　　第七個問題是依據標準的測量設定復雜，對頻譜分析儀操作不熟悉的工程師，學習并設定頻譜分析儀的使用成本很高。

　　本文的目的就是要協助工程師克服這些EMC預認證量測的哀與愁。

　　海洋儀器推出的固緯電子預認證測量方案徹底解決EMC預認證測量的哀與愁！

　　專利技術的GKT-008近場探頭組解決了上述預認證測量的三個難題。

　　GKT-008無源近場探頭組包含：

　　PR-01：交流電壓探頭，額定電壓300Vac，搭配GPL-5010限幅器可直接測量市電上的傳導干擾。

　　PR-02：接觸式電壓探頭，最大耐壓50Vdc，可直接測量印刷電路板上IC腳位或接地點、以及IO腳位。

　　ANT04：近場感應探頭，頻率30M～3GHz，磁場/電場兩用低方向性天線。

　　ANT05：近場感應探頭，頻率30M～3GHz，磁場/電場兩用低方向性天線。

　　海洋儀器經濟型EMC預認證方案比較

方案配套常見問題：

　　問題1、GKT-008近場探頭組的交流探頭PR01可測量電源傳導干擾，還需要LISN嗎?

　　回答1：LISN是由電感與電容所構成的阻抗平衡網絡，除了本文之前提到的功能外，LISN還可濾除來自市電側的高頻干擾，避免影響量測結果。所以如果因為預算有限透過PR01可以測量電源傳導干擾，但是這個結果是包含來自市電側的干擾，如果想得到更準確的測量還是需要購買LISN。

　　問題2、GKT-008近場探頭組應用在其他廠家的頻譜分析儀是否有相同的應用功效？

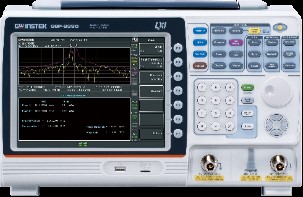

　　回答2：僅能改善傳統探頭的問題(也就是前面提到七個問題中的1-3)，至于4-7的問題都是GSP-9300頻譜分析EMI接收機搭配GKT-008探頭且建模后的獨有能力。

　　結論：

　　EMC糾錯必須采用近場的測量方式才能有效定位干擾源，了解干擾源的來源、頻率，諧波頻率才能進行屏蔽、濾波及接地等改善對策。電場與磁場是相生相伴的，海洋儀器經濟型EMC預認證方案徹底解決多年來預認證測量不一致性及仿真分析不足的問題，最能降低預認證及糾錯的成本，并為您爭取掌握產品上市時機。

　　更詳細資料請下載：應用文章：EMC預認證測量的哀與愁.pdf
