使用R&S示波器和RTx-k36功能進行頻率響應分析測試方案
電源設計中的反饋環路設計決定著產品的質量，而頻率響應分析是設計閉環電路中必不可少的測試環節。通過波特圖進行控制環路響應分析和電源抑制比(PSRR)測量而獲得的電源環路穩定性評價，對于評估電源性能至關重要，以確保實現穩定的低噪聲電源設計。
RTx-K36系列頻響分析功能擴展了RTB2002、RTB2004、RTM3002、RTM3004、RTA4004系列示波器的應用范圍，解決了這些示波器在執行控制環路響應等頻率響應測量時的局限性。本文介紹了使用羅德與是施瓦茨“十力”強大系列示波器和內置頻響分析(FRA)功能，運用波特圖執行控制環路響應和電源抑制比(PSRR)測量。
1、波特圖測量方案：
波特圖測量連接示意圖。RTM3004示波器內置頻響分析和信號源功能，示波器提供激勵信號，通過 J2100A、J2101A和J2110A信號注入器注入到控制環路。
2、電源抑制比(PSRR)測量方案：

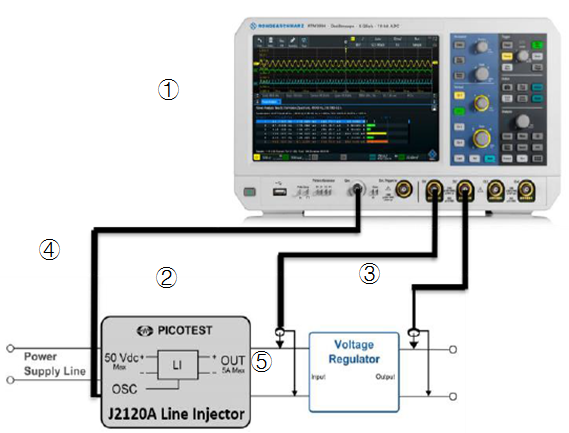

RTM3004示波器內置頻響分析功能測量電源抑制比(PSRR)的連接示意圖。RTM3004示波器內置頻響分析和信號源功能，信號源激勵信號通過J2120A線性注入器注入到調壓器。
| 序號 | 名稱/型號 | 性能/描述 | 參考價格 | |
| ①測試主機 | RTB2002+RTB-K36 頻響分析示波器組合 | 基本型主機，70MHz帶寬, 2通道，10位垂直分辨率，內置波特圖功能 | ￥19,550.00 | |
| RTB2004+RTB-K36 頻響分析示波器組合 | 基本型主機，70MHz帶寬, 4通道，10位垂直分辨率，內置波特圖功能 | ￥26,950.00 | ||
| RTM3002+RTM-K36 頻響分析示波器組合 | 基本型主機，100MHz帶寬, 2通道，10位垂直分辨率，內置波特圖功能 | ￥51,050.00 | ||
| RTM3004+RTM-K36 頻響分析示波器組合 | 基本型主機，100MHz帶寬, 4通道，10位垂直分辨率，內置波特圖功能 | ￥58,350.00 | ||
| RTA4004+RTA-K36 頻響分析示波器組合 | 基本型主機，200MHz帶寬, 4通道，10位垂直分辨率，內置波特圖功能 | ￥82,750.00 | ||
| ②注入器 | J2100A注入變壓器 | 控制環路穩定性測量或波特圖分析，1Hz～5MHz | ￥6,600.00 | |
| J2101A注入變壓器 | 控制環路穩定性測量或波特圖分析，10Hz～45MHz | ￥6,600.00 | ||
| J2110A固態注入器 | 控制環路穩定性測量或波特圖分析，DC～40MHz | ￥18,800.00 | ||
| J2120A線性注入器 | 用于電源抑制比(PSRR)測量，10Hz～10MHz | ￥6,600.00 | ||
| ③無源探頭 | RT-ZP1X無源高穩態探頭 | 38MHz帶寬，1MΩ，1:1，需配兩根，后附價格為單根 | ￥2,900.00 | |
| OI1040無源高穩態探頭 | 40MHz帶寬，1MΩ，1:1，需配兩根，后附價格為單根 | ￥200.00 | ||
| ④BNC連接線 | OIBNCmm-100 絕緣BNC公頭連接線 | 50Ω阻抗，長1米 | ￥280.00 | |
| ⑤DUT連接夾具 | BNC頭連接 | XF-SS/4 | 4mm香蕉頭公頭轉BNC母頭適配器 | ￥200.00 |
| OIBNC-J/1 | BNC公頭轉夾子線，長1米 | ￥200.00 | ||
| OIBNC-G/1 | BNC公頭轉鉤子線，長1米 | ￥200.00 | ||
| 香蕉頭連接 | OIPLUGS-J/1 | 4mm香蕉頭轉夾子線，長1米，紅黑一對 | ￥400.00 | |
| OILUGS-G/1 | 4mm香蕉頭轉鉤子線，長1米，紅黑一對 | ￥400.00 | ||
版權聲明：本資料屬于北京海洋興業科技股份有限公司所有，如需轉載，請注明出處！
