如何提高PRE-EMI傳導騷擾預測試一致性
我們在EMI預測試中經常會遇到多次測試結果存在差異的問題，這個問題讓很多工程師為之苦惱。那么如何提高EMI傳導騷擾預測試的一致性呢？ 在標準認證實驗室，通過對人機料法環測等多方面的把控，以及定期的校準和實驗室間比對來保持測試一致性。
但是在研發階段的EMI預測試中，我們往往不具備這種條件，使用PRE-EMI設備測試時如何保持測試的一致性呢？
北京海洋儀器的EMC工程師在測試中總結出了以下經驗：
1. 環境控制
測試時保證周圍無強電磁干擾，比如電源適配器，大功率設備工作等。
最好有一個專用區域，而不是在辦公桌上和其他辦公設備接在一起，也可以在電源輸入端增加一個EMI濾波器。
溫度控制：最好是在固定溫度環境中，部分被測設備會受環境溫度影響，調整自身散熱模式，影響功耗，從而影響EMI強度。
2. 測試接地
有條件的話，配置一個專用測試桌和接地線，將測試設備和輔助設備與其他電氣設備分開使用。避免相互之間的影響。
3. 測試布置
測試時被測件擺放的位置，包括電纜的擺放，輔助設備的擺放，設備之間的距離等，最好保持一致。 我們可以參考GB9254中傳導騷擾測試的布置方法，如下圖：

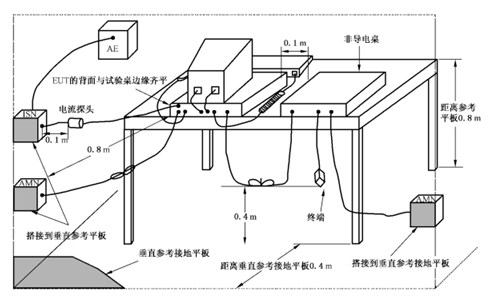

圖1 臺式設備測試布置圖
臺式設備應放置在非金屬的桌子，桌面的大小通常為1.5m ×1.0m×0.8m（高）;但實際 尺寸取決于 EUT 的水平尺寸。 受試系統(包括 EUT 以及與 EUT 相連的外設、輔助設備或裝置)所有單元之間的間隔距離為 0.1m。如果單元是上下重疊放置的,則應將它們重疊放置,其背面與布置的后面齊平。如果下垂的電纜與水平接地平板的距離小于0.4m,則 應將電纜的超長部分在其中心來回折疊按8字型捆扎成不超過0.4m 的線束,以使其在水平參考接地 平板上方至少0.4m。如果外部電源單元的電源輸入電纜長于0.8m,則將該單元放在試驗桌上,并且與宿主單元保 持0.1m 的間隔。
圖2 落地式設備測試布置圖

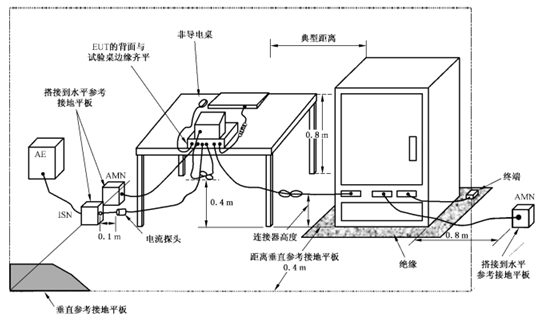

圖3 組合式設備測試布置圖
4. 被測設備工況
不同工況下被測設備功率不同，EMI強度會有所變化，在測試時，可以選擇固定的程序運行，對被測設備加載，保持功率一致性。 比如有些設備具備智能散熱功能，可根據不同溫度調節散熱模式，設備工作一段時間后溫度升高，會啟動主動散熱風扇或者提高風扇轉速，隨之功率會有所變化。
5. 測試儀器的設置
接收設備的設置參數應一致，如檢波器，測試帶寬等。
6. 選用合適的設備
6.1 接收設備的選擇
在進行PRE-EMI測試時，接收設備可以選用頻譜分析儀加EMI測量功能選件，也可以使用EMI接收機進行測試。有條件的情況下，優先使用專業的EMI接收機。
選用不同的接收機，測試準確度也會有所差異；下面列出了不同EMI接收設備的指標差異。
| 項目 | 產品1 | 產品2 | 產品3 | 產品4 |
 |  |  |  | |
| 品牌 | 羅德與施瓦茨 | 羅德與施瓦茨 | 國內某品牌 | 國內某品牌 |
| 型號 | ESL3 | ESRP3 | / | / |
| 頻率范圍 | 9kHz ~3GHz | 9 kHz ~3.6GHz（加選件可擴展到10Hz） | 9kHz ～ 300MHz | 9kHz~500MHz |
| 頻率誤差 | 1Hz | 掃頻模式0.01Hz，接收機模式0.1Hz | (9kHz ～ 150kHz)：30Hz；(150kHz ～ 30MHz)：1kHz；(30MHz ～ 300MHz) ：10kHz | 無 |
| 幅度誤差 | ＜0.8dB | ＜0.5dB | ＜4dB | 無 |
| EMI帶寬 | 200Hz, 9kHz, 120kHz, 1MHz | 200Hz, 9kHz, 120kHz, 1MHz（低頻擴展選件增加10Hz, 100Hz, 1kHz, 10kHz, 100kHz） | 200Hz, 9kHz, 120kHz | 200Hz, 9kHz, 120kHz, 1MHz |
| Mark精度 | 1Hz | 1Hz | 無 | 無 |
| 預選器 | 可選 | 可選（內置） | 無 | 無 |
| 濾波器 | 最高峰值、最低峰值、準峰值、均方根值、平均值、具有計量時間常數的平均值（CISPR 平均值）、RMS 平均值 (CISPR-RMS) | 最高峰值、最低峰值、準峰值、均方根值、平均值、具有計量時間常數的平均值（CISPR 平均值）、RMS 平均值 (CISPR-RMS) | 平均值、準峰值、峰值 | 峰值、準峰值、平均值 |
| 測試點數 | 1000000 | 4000000 | 無 | 無 |
| 1dB壓縮點 | 5dBm | 3dBm | 無 | 無 |
| 最大輸入功率 | 1W | 1W | 無 | 1W |
| 不確定度 | 0.5dB | 0.47dB | 無 | 1.5dB |
| 低噪 | –158dBm~–130dBm | –168dBm~–150dBm | 無 | 無 |
6.2 人工電源網絡的選擇
針對不同行業，不同的被測設備，需要使用對應的人工電源網絡。如民標，軍標，汽車電子等。
民用產品測試人工電源網絡主要指標如下：
頻率范圍: 9 kHz - 30 MHz
阻抗: 50 Ω || (50 μH + 5 Ω)
推薦人工電源網絡型號：ENV216/GLN-5040A
軍用產品測試人工電源網絡主要指標如下：
頻率范圍: 9 kHz - 100 MHz
阻抗: 50 Ω || (50 μH + 5 Ω)
推薦人工電源網絡型號：LS-3
汽車電子產品測試人工電源網絡主要指標如下：
頻率范圍: 150 kHz - 100 MHz
阻抗: (5 μH + 1 ?) || 50 ? ±10 %
推薦人工電源網絡型號：8229-HV
版權聲明：本資料屬于北京海洋興業科技股份有限公司所有，如需轉載，請注明出處！
