中國自主創新的獨立臺式可便攜邏輯分析儀
能拎起來的獨立臺式邏輯分析儀
使用獨立臺式邏輯分析儀不再望而卻步

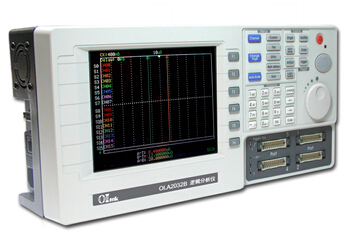

OLA2032B是一款擁有獨立32數據通道，時序高達250MHz（最大4ns），狀態分析和帶寬高達200MHz，最大2MBytes存儲深度的臺式獨立可便攜邏輯分析儀，它既能獨立（stand-alone）放在桌面?zhèn)蓽y采集需要檢測的數字信號，也可以通過高性能軟件（PC-Link）來存儲及觀察捕獲的波形作進一步分析。
OLA2032B是一臺好用、性價比極高的EasyDebug邏輯分析儀，通過它能快速完成數字產品的糾錯，從而縮短產品的開發時間，但是它經濟性的價格讓每個工程師都用得起。尤其在數字電路教學中，改變了以往老師為了降低成本使用虛擬邏輯分析儀進而產生的不直觀、麻煩的困擾，在同一個價格上，我們可以把臺式獨立邏輯分析儀很輕松地拎起來。
OLA2032B具有強大的功能，涵蓋TTL、CMOS、ECL等基本數字電路，內置中英文菜單，很直觀的面板操作，像市面上最流行的數字示波器（例如市面最流行的TDS2X0、TDS2X12B等示波器），減輕了以往工程師購買一臺新的臺式獨立邏輯分析儀需要花費很長時間熟悉產品的煩惱。在數字電路與信號教學中，邏輯分析儀不再是學生“作壁上觀”可望不可及的實驗設備，可以像示波器那樣成為一種開放實驗的教學工具。
邏輯分析儀的使用
數據域測試儀器按其功能可分為節點測試器、邏輯分析儀和開發系統。節點測試器是以節點數據為測試對象，用于診斷節點開路、短路和橋接等故障，典型產品為邏輯筆、脈沖筆等。邏輯分析儀以總線概念為基礎，能同時對多個節點進行測試，一般具有足夠的輸入通道、超前觀測能力、多種觸發方式、存儲能力、多功能顯示和比較能力等，使用邏輯分析儀的主要場合：
| ● 需要同時查看多個信號 | ● 需要用與硬件同樣的方法查看數字信號 |
| ● 需要對幾條線高低電平模式觸發，并查看結果 | ● 即時跟蹤軟件在系統中的執行情況 |
主要特點和優點：
● 內置6英寸TFT彩色LCD顯示器，不同于虛擬邏輯分析儀；
● 體積小，重量輕，只有傳統臺式邏輯分析儀的1/4 ，攜帶方便；
● 32數據通道輸入，提供200M狀態和帶寬，250M定時，2M總存儲深度、每通道最大為512Kbits；
● 多種信號觸發與捕獲方式，EasyDebug功能：預觸發、延遲與連續等觸發方式，單次、連續與存儲等捕獲方式，易對數字電路和數字信號進行糾錯；
● 內外部取樣：內部(異步定時)及外部(同步狀態)取樣選擇；
● 中英文菜單與中文操作指南，比世界品牌產品用起來方便；
● 標準USB接口，PC-Link連接，在獨立式的基礎上，具備PC-Base功能，與普通計算機通訊，方便數據存儲、打印及波形放大觀察；
● Auto-Scale和Auto-Store功能，可像市面流行的數字示波器那樣使用和攜帶，降低用戶使用成本；
● 性價比好，售價在中國不超過2萬元人民幣，讓數字電路工程師都用得起。
應用范圍
● 電子、電機、通訊、光電、醫療、生物科技等領域數字產品大量使用的生產測試與質量保證（QC）
● 數字電路研發設計(R&D)以及除錯(Debug)
● 數字電路與信號的教學與培訓OLA2032B每個工程師都用得起的獨立臺式邏輯分析儀
● 操作簡單，中英文菜單
● 性價比好，售價不超過2萬元人民幣
● EasyDebugTM快速容易糾錯

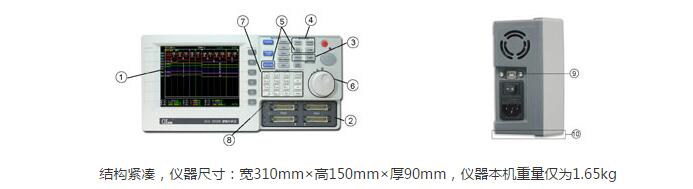

1、內置6英寸TFT彩色LCD顯示器，中英文菜單，不同于虛擬邏輯分析儀，可顯示波形、設置、參數等；
2、32數據通道輸入，提供200M狀態，250M定時，2M總存儲深度，每通道最大為512Kbits；
3、多種信號觸發方式：預觸發、延時與連續等觸發方式。另外具有高度級按階觸發，迅速捕獲感興趣的數字信號；
4、多種捕獲方式EasyDebug­功能，單次、連續與存儲等捕獲方式，容易對數字電路和數字信號進行糾錯工作；
5、設置和操作簡便，Auto-scale和Auto-store功能，像市面上最流行的數字示波器那樣使用和攜帶；
6、飛梭鍵，用來配合各項功能的控制和設置，操作更加便捷；
7、文本輸入鍵，用來輸入數字及編輯文字，輕松定義通道名稱；
8、具有觸發輸出功能，可以輸出到另一臺儀器，用來做同步或擴展使用；
9、USB2.0設備端口與OLA應用軟件配合，無縫連接PC，支持自動測量及遠程顯示和存檔；
10、超薄型，厚度僅為90mm，節約工作臺或桌面上的寶貴空間。
