新一代功耗測試儀
功耗測試儀又名數字功率計、電參數測試儀、電量測量儀、電能綜合測試儀、電測量儀器、電參數綜合測量儀、低頻功率計等，國際通用名Digital Power Meter，簡稱DPM，主要功能是進行一些電量、電參數的測試，如電壓、電流、電功率等。測試類型分為：基本型、報警型、交直流兩用型、通訊型、電能積分型、諧波分析型、高精度系列等。電參數綜合測量儀主要有數字電力參數測量儀、單相電力參數測量儀以及三相電力參數測量儀等。

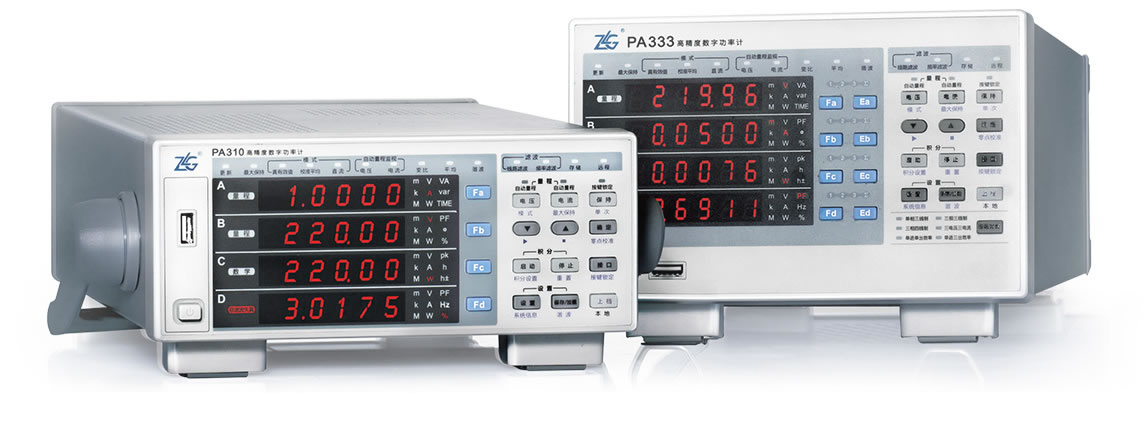

PA310(單通道)、PA333(三通道)新一代高精度功率計，新能效，新挑戰
隨著新能效標準的不斷推出，眾多企業在研發、生產以白色家電為代表的家用電器，及以大型空調為代表的工業設備，都圍繞著如何提高節能性能而展開激烈的競爭。這就要求用于評估設備節能性能的功率測量儀器應具有高精度、超低待機功耗測量等的特點。PA300系列功率計具有0.1%的功率測量精度，可滿足用戶從5mA小電流到20A大電流量程的測量需求。
適用于從生產線到研發領域的高精度功率計，從DC、單相2線到三相4線皆可測量！
一、更加適合開關電源、變頻家電的功耗測量

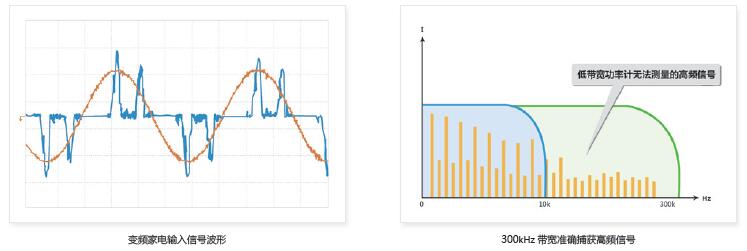

市面上越來越多的電子產品、家電產品等都采用開關電源或變頻技術，在節約能耗的同時亦令產品的波形信號產生了畸變。這些畸變的波形都是非正弦信號，如脈沖波、三角波、矩形波、梯形波、脈沖串等，含有豐富的高頻諧波分量。普通的功率計由于采樣率與帶寬限制，無法對高頻成分進行準確測量，因此其測量值與真實值存在巨大差異。
針對變頻設備、開關電源的測試，PA300 系列功率計具備以下優勢：
500kS/s 采樣率：根據奈奎斯特采樣定理，儀器采樣率要高于輸入信號頻率的兩倍。致遠電子功率計具有500kS/s 的采樣率，能夠測量畸變的波形中豐富的高次諧波成份，不丟失任何能量。
300kHz 帶寬：低帶寬的功率計，信號中的高頻成份被模擬前端電路濾除，從而造成能量丟失。致遠電子功率計300kHz 的帶寬完全滿足變頻家電、開關電源等新技術產品的功耗測量。
二、全新的設計更加適合于待機功耗測量
PA310 功率計采用全新的設計架構，在低功耗測量方面進行多項優化，具有更高的功率因數精度，非常適合于在低功率因數下的低功耗測量。其最小測量電流低至50uA，能夠測量低至0.01W 的功耗，符合國際標準(IEC62301、能源之星、SPECpower) 的測試。

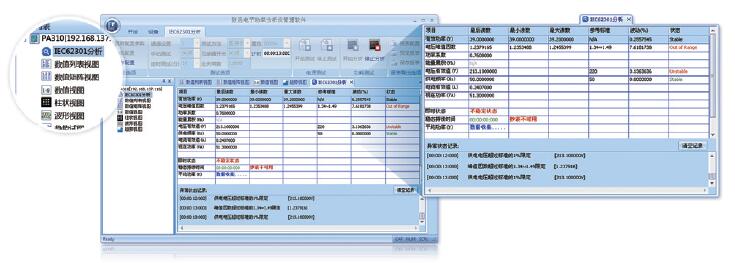

結合使用功率測量（PAM）軟件，PA310可以執行符合國際標準的待機功率測試。
? 將量程設為5mA時，PA310可以在最高100uW的分辨率下執行測量。
? 可同步測量常規功率參數、諧波成分和THD。
? 峰值因數的動態輸入能力高達300( 峰值/ 最小有效RMS值)。
三、完全符合IEC61000-4-7 諧波測量標準

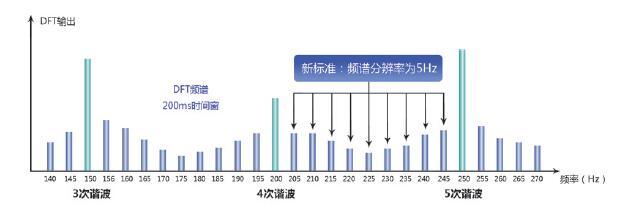

對于電網中波動的電壓電流，該如何測量可再現的諧波測量結果？根據IEC61000-4-7 標準的嚴格規定，諧波測量的頻譜分析時間窗為10 個周期，因此測量儀器必須能防止諧波分析時出現的頻率混疊現象。同時，其采樣頻率需同步跟蹤輸入信號的基本頻率，從根源上杜絕頻譜泄露現象的產生。PA300 系列功率計采用了純硬件模擬濾波器與鎖相環技術，避免了頻率混疊與頻譜泄露的發生，符合IEC61000-4-7 諧波測量標準，保證了諧波測量的可再現性。

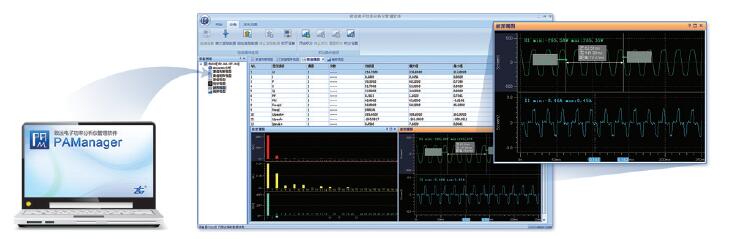

四、功率計測試管理軟件PAM
對于很多PA300系列功率計無法直接顯示的測量項目，都可以通過PAM軟件實現測量與顯示，如所有測量參數數值、各次諧波數據、諧波柱狀圖、趨勢圖以及波形圖等。測試數據可以選擇由USB、GP-IB、RS-232或以太網通信接口上傳到PC 端，并通過PAM軟件在PC 端上實現同步顯示和數據報表導出。
更多的產品資料，請下載：PA300高精度功率計介紹
