USB儀器系列13 |高速取樣示波器：9300系列
USB高速取樣示波器：Digital Sampling Oscilloscope或Wide-Bandwidth Oscilloscope，最早泰克（Tektronix）稱為數字取樣示波器，現在命名很多：高速采樣示波器、等效時間采樣示波器、數字通信分析儀、寬帶示波器、或數字化采樣示波器，簡稱高速示波器或采樣示波器。
采樣示波器專為捕獲、顯示與分析高速重復信號而設計，其可顯示比一般示波器所能顯示的更高重復頻率、更快變化速度的信號波形。它不將被測信號直接顯示，而通過頻率轉換的方法，用遠比被測信號周期短的時間，在被測信號波形的不同位置上，逐次對信號的每個波形進行取樣（通常按步進順序）。取樣示波器適用于觀察、研究高頻信號或快速重復脈沖信號。
USB高速采樣示波器是一款先進的等效時間采樣示波器，為通信信號分析、串行數據網絡分析以及串行數據鏈路分析應用提供最高的保真測量和分析功能；對高達11.3Gb/s的高速數字設計執行精確的測量。應用范圍廣泛，包括：
—光：收發模塊設計和制造；
—電：ASIC / FPGA/ IC設計和表征；
—TDR / TDT / S參數：串行總線設計、電纜和PCB板表征。

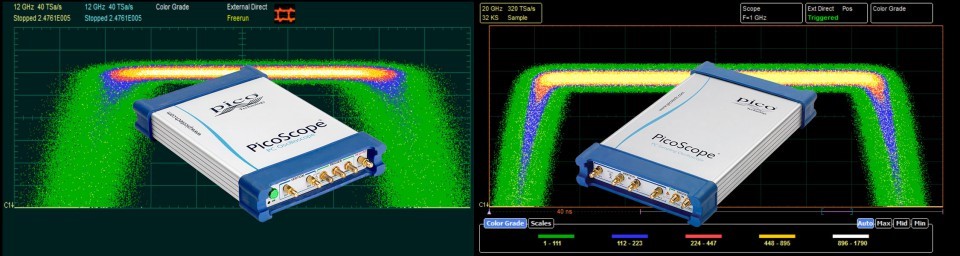

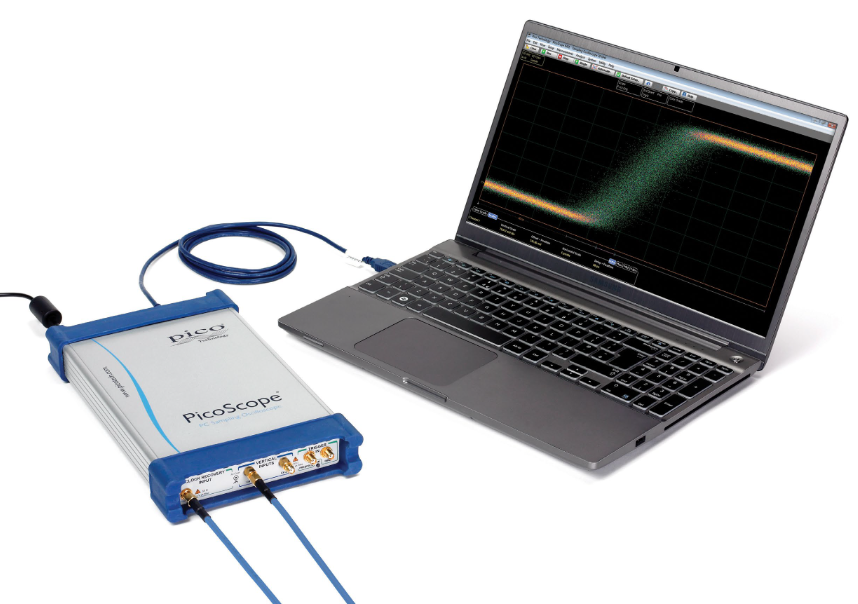

9300系列USB采樣示波器：15GHz~25GHz帶寬，9.5GHz光轉換、TDR/TDT測試、2通道或4通道，是一款緊湊可靠的USB儀器。應用廣泛、10Gb/s以上數字和電信應用、高達25GHz的微波應用、分辨率高達64fs的定時應用。可選的11.3Gb/s時鐘恢復、光電轉換器或差分可用的時域反射源（TDR），組成一個功能強大、體積小巧和性價比好的測量軟件包。
特點如下： ? 最高可達25GHz帶寬(14ps上升時間) ? 1MS/s實時采樣率，32kS緩存深度 ? 64fs/15TS/s等效采樣率 ? 15GHz預定標和2.5GHz直接觸發 ? 模板同步觸發，碼型觸發長度7～223–1 ? 1.8psRMS抖動 ? 16位ADC分辨率、60dB動態范圍 ? 2或4通道 | 典型應用： ? 通信和雷達測試、維護和生產 ? RF、微波與千兆位（Gbit）數字測量 ? 精密定時和相位分析 ? 數字系統設計和表征 ? 高達16Gb/s的眼圖、模板和限值測試 ? Ethernet、HDMI1和HDMI2、PCI、SATA、USB ? 電纜、連接器、PCB板和網絡的TDR/TDT分析 ? 光纖、無線電收發機和激光測試 ? 半導體特性分析 |
9300系列高速采樣示波器，其微波測試頻率高達25GHz和定時分辨率高達64fs。其配套的功能模塊多，含高達11.3Gb/s的時鐘恢復、光-電轉換器、或集成/差分/斜率時域反射脈沖源。9300系列USB取樣示波器是一款功能強大、體積小、非常符合成本效益的微波測量解決方案。

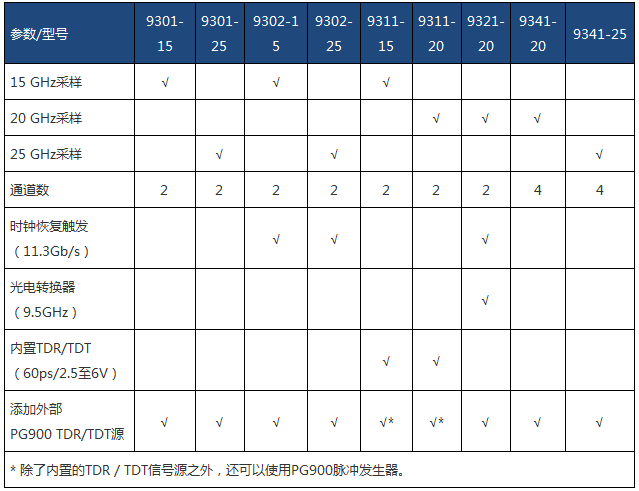

海洋儀器高速采樣示波器選型指南：
