USB儀器系列26| TTR500系列USB矢量網絡分析儀
USB矢量網絡分析儀：簡稱矢網，英文名VectorNetworkAnalysis(VNA)，用來測量無源和有源網絡的S參量，是一臺雙（或四）通道微波接收機，設計成用來處理來自網絡的透射波和反射波的幅值和相位。矢量網絡分析儀是一個復雜的測試系統，由測試信號源、功率分配器、定向耦合器、駐波比橋、測試接收機、檢測器、處理器及顯示等部分構成；主要用來測試高頻器件、電路及系統的性能參數，如線性參數、非線性參數、變頻參數、混合S參數等。簡單地說矢量網絡分析儀器為一種電磁波能量的測試設備，是射頻微波領域的“萬用表”。

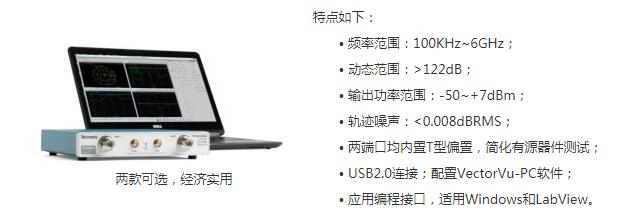

TTR500系列USB矢量網絡分析儀：100KHz~6GHz，2端口矢網，全面S參數測試
TTR500系列USB矢量網絡分析儀具有完美的品質與支持能力，結合杰出的易用性和性價比，是一款雙端口的VNA，是泰克最新推出的突破性產品，同時融合了完美的測試性能與易用性。通過USB接口，您只需要把TTR500系列矢網連接到電腦上，就可迅速測量有源器件和無源器件的S參數(S11、S21、S12、S22)。通過縮小外形，簡化工作流程，TTR500系列提供了一臺全功能矢量網絡分析儀，價格只是傳統臺式VNA的一半。
產品特點：
1、四能合一，具有杰出的性能、尺寸、可靠性、經濟性。
2、內置T型偏置功能：為有源器件提供DC偏置，無需增加外部電路。
3、全面2端口S參數測量：每個端口有一個獨立的RF源和三個RF接收機，可對1端口或2端口被測器件獲得高精度幅度和相位測量，以各種格式顯示數據對DUT執行全面的S11、S12、S21和S22測量。
4、使用VectorVu-PC軟件實現快速測量和分析：對自動化測試系統，具有SCPI編程接口，兼容常用的傳統VNA。另外，還為分析和控制提供了LabView驅動程序。
5、離線仿真模式，方便分析數據：軟件擁有仿真模式，當沒有連接TTR500儀器時也可離線分析S參數數據?？稍跍y試現場捕獲測量數據，再在任何地方分析數據。
6、兼容EDA仿真工具：VectorVu-PC支持Touchstone(S1P、S2P)文件格式，在仿真模式下導入和導出S參數數據；可用這種格式與常用的EDA仿真工具共享數據。
選型指南：
1、TTR503A矢量網絡分析儀，100KHz~3GHz；
2、TTR506A矢量網絡分析儀，100KHz~6GHz。
版權聲明：本資料屬于北京海洋興業科技股份有限公司所有，如需轉載，請注明出處！
