USB儀器系列30 | PSM3000系列USB功率傳感器/功率計

USB射頻功率計：功率是表征電信號特性的一個重要參數，它被定義為能量在系統之間或系統內元件之間傳遞的速率；給定元件既可以供給能量或能量也可被元件吸收。測量功率的儀器稱為功率計或功率表，其根據被測信號的具體頻率，功率計可分為：直流功率計、工頻功率計、變頻功率計、射頻功率計和微波功率計、光功率計。射頻功率計和微波功率計在射頻范圍直接測量功率，它們代替了電壓和電流的測量，高頻功率計一般由功率傳感器和功率指示器兩部分組成。功率傳感器也稱功率計探頭，它把高頻電信號通過能量轉換為可以直接檢測的電信號；功率指示器包括信號放大、變換和顯示器，顯示器直接顯示功率值?。
　　射頻功率計和微波功率計，統稱為高頻功率計，是用來測量發射機射頻輸出功率的儀器，是功率計的一種。還有測量交直流功率的電功率計和測量光波、激光的光功率計。在射頻和微波段常采用量熱計法、測熱電阻法、微量熱計法和熱電法等。高頻功率計根據功率計接入傳輸系統的方式可分為吸收式功率計(終端式功率計)和通過式功率計(傳輸式功率計)。

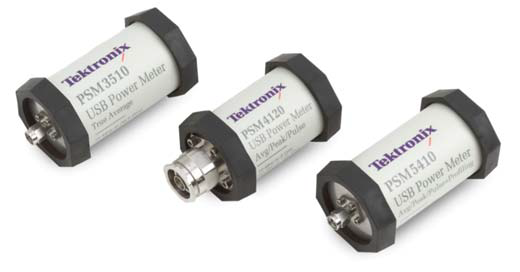

　　PSM3000系列USB功率傳感器/功率計：五款可選，頻率最高到26.5G，真平均功率測量
　　PSM3000系列USB射頻功率計/傳感器提供真實的射頻和微波平均功率測量，準確的功率測量不受信號調制和帶寬的影響。設計緊湊，通過USB2.0接口由電腦直接控制，無需昂貴的儀器主機。
　　五款可選，經濟實用，性價比好：頻率范圍：10MHz ~ 26.5GHz；真平均功率測量、占空比校正、脈沖測量、高速測量記錄等；動態范圍：–55dBm ~ +20dBm；視頻帶寬：100Hz；支持外部觸發輸入和輸出；測量速度：每秒讀取2000次。

　　產品特點：
　　1、內部自動歸零校準：測試前無需再進行歸零校準操作，簡化測試系統，節省時間，減少測試不確定度低至2.6%。
　　2、平均功率/占空比校正/記錄：增加了輔助工具和功能，用于基本功率測量，帶有記錄、趨勢圖和極限測試。
　　3、USB接口和Windows連接：減小機架空間，無需單獨控制器。
　　4、速度達到2000個讀數/s：功率計/傳感器內提供最快功率測量，縮短測試時間。
　　5、TTL觸發輸入和輸出：通過高級觸發功能，與DUT或其它ATE測試設備保持同步。
　　6、PC連接：通過LabView驅動程序和Windows DLL驅動程序控制功率計、記錄數據和傳輸測量結果。

　　選型指南：

USB射頻功率計產品推薦：

　　1、PSM3000系列USB功率傳感器/功率計

　　2、PSM4000系列USB功率傳感器/功率計

　　3、PSM5000系列USB功率傳感器/功率計

　　4、NRP-Z系列功率探頭/功率傳感器
