USB儀器系列35 |OIPP877 USB三軸加速度傳感器
USB微機電加速度計：MEMS Accelerometer，是加速度計的一種，其中MEMS是微機電系統（Micro-Electro-Mechanical Systems）的英文縮寫，是將微電子技術與機械工程融合到一起的一種工業技術，其操作范圍在微米范圍內。
加速度計是測量運載體線加速度的儀表。能連續給出加速度信號的裝置稱為加速度傳感器，傳感器在加速過程中，通過對質量塊所受慣性力的測量，利用牛頓第二定律獲得加速度值。
根據加速度傳感器敏感元件的不同，常見的加速度傳感器包括電容式、電感式、應變式、壓阻式、壓電式等，它們各自具有自己的特點，例如：IEPE壓電式加速度傳感器，是一種自帶電量放大器或電壓放大器的加速度傳感器，IEPE是壓電集成電路的縮寫。因為加速度傳感器產生的電量很小，因此傳感器產生的電信號容易受到噪聲干擾，需要用靈敏的電子器件對其進行放大和信號調理。
加速度計核心有三大指標：靈敏度、帶寬、量程。加速度計應用廣泛：通過測量由于重力引起的加速度，計算出設備相對于水平面的傾斜角度；通過分析動態加速度，分析出設備移動的方式；通過空間三維加速度信息，了解身處的環境；控制飛行器的姿態；加速度傳感器甚至可用來分析發動機的振動，測量牽引力產生的加速度；現在微信中的“搖一搖”功能，就利用了加速度計的功能，通過它來確定位置……加速度計按輸入軸（敏感軸）數量分為：單軸加速度計、雙軸加速度計和三軸加速度計。
OIPP877 USB三軸加速度傳感器：方便連接高分辨率示波器和記錄儀，測量噪聲、位移和振動

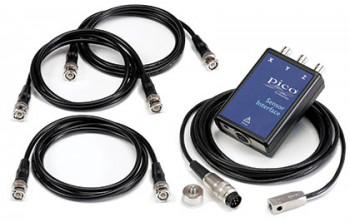

OIPP877三軸加速度傳感器套件，是一款可連接到任何高分辨率四通道示波器和記錄儀的MEMS加速度傳感器。該加速度傳感器套件含1個加速度振動傳感器、1個安裝磁鐵、1個傳感器接口和3根BNC連接線。
| 特點如下： ? 頻率范圍（3dB）：DC~350Hz； ? 測量范圍：±5g； ? 配置固定磁鐵； ? 輸出比例：99~122mV/g； ? 0g輸出電壓：0.85V~1.15V（所有軸）； ? 抗沖擊性能：10000g； ? 配套高分辨率四通道的示波器，例如：4444、4824A、或4424A。 |
配套示波器：OIPP877三軸加速度傳感器是一款基于MEMS，其并能與示波器相連組合，成為一臺三軸加速度計。它提供3根BNC線纜，可直接插入任何4通道的示波器，尤其4000A系列高分辨率的USB示波器，示波器的高垂直分辨率有利提升三軸加速度計的靈敏度。與其配套4000A系列USB高分辨率示波器選型如下：
| 型號 | 功能和特點 |
| 4444 | · 輸入通道：4個差分隔離輸入通道； · 帶寬：20MHz；緩存：256MS； · 輸入垂直滿屏電壓：±10mV ~ ±50V全刻度，12 個范圍； · 最大實時采樣率：400M/s； · 柔性組合垂直分辨率：12位或14位可選 |
| 4424A | · 輸入通道：4個接地輸入通道； · 帶寬：20MHz；緩存：256MS； · 輸入范圍：±10mV ~ ±50V全刻度，12 個范圍； · 最大實時采樣率：80M/s； · 垂直分辨率：12位 |
| 4824A | · 輸入通道：8個接地輸入通道； · 帶寬：20MHz；緩存：256MS； · 輸入范圍：±10mV ~ ±50V全刻度，12 個范圍； · 最大實時采樣率：80M/s； · 垂直分辨率：12位 |
USB微機電加速度計產品推薦：
