微小電阻測量原理及應用

　　微小電阻的測量廣泛應用于預防性維護來檢查接地連續性、表面金屬情況、開關和繼電器的接觸電阻、電纜和繞組的電阻，來評估電機和變壓器的溫度情況。比如說，用來檢測金屬連接處。其涉及廣泛的領域，包括汽車行業、電信、交通、電動機和變壓器的制造商等，以及在這些領域從事維修和養護的公司。

　　測量原理

　　測量電阻最基本的原理就是歐姆定律：U=R×I。在測量的電阻很低時，通過測量注入電流的大小和由此產生的被測物兩端的電壓得到該值，這種連接方法叫做四線法測量，我們又叫做開爾文電橋，這有效的避免了當測量微小電阻時，接觸電阻或者導線電阻帶來的影響。

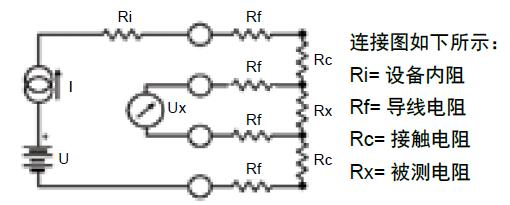

　　直流電壓源提供電壓U，電流源提供電流I。

　　電壓表測量被測電阻Rx 兩端的電壓降Ux，可得出Rx=Ux/I。這個結果的得出不受回路中Ri，Rf，Rc 的影響，只要滿足他們與Rx 引起的總電壓降仍比該電流源可提供的電壓低。在實踐中，可伸縮式或旋轉的雙針探棒或開爾文夾鉗用于更好的與被測物體接觸。一般來說，當測量鉚釘等器件時，兩個給定的測試探針必須有伸縮的能力。

　　微歐計必須要有1μΩ 甚至0.1μΩ 的分辨率，測量范圍廣，并可以測量電流產生的熱量，通過熱電偶進行補償。

　　為了確保操作人員安全，設備必須防止意外的過電壓，防止測量在干擾電壓存在時，觸發感應物體的自動放電。由于金屬的電阻會隨著溫度產生顯著的變化，一個好辦法就是利用給定的基準溫度來顯示測量結果。該設備擁有強大的功能，可以根據金屬的種類，在環境溫度和基準溫度中自動地執行該計算（溫度系數：銅或鋁約為0.4％ /°C）。

       選型指南

微歐計	MOH700 (毫歐計)	CA6240	CA6250	AEMC 6292
4 線法測量模式	■	■	■	■
量程	0.1mΩ - 2000Ω	400μΩ - 400Ω	5mΩ - 2500Ω	0.1μΩ - 1Ω
分辨率	100μΩ - 1Ω	1μΩ	0.1μΩ	0.1μΩ
最大測試電流	100mA	10A	10A	200A
感性/非感性/自動			■
溫度補償			■
報表軟件		■	■	■
USB/RS232 通訊		USB	RS232	USB
儲存		100組	1500組	8000組
LCD 顯示	■	■	■	■
供電	5 x 1.5V 堿性電池	NiMH	NiMH	供電 100 – 240Vac 50/60Hz
IEC61010	20V CAT IV	50V CAT III	50V CAT III	300V CAT II
