USB儀器系列27 | Pico VNA100系列矢量網絡分析儀
USB矢量網絡分析儀：簡稱矢網，英文名Vector Network Analysis (VNA)，用來測量無源和有源網絡的S參量，是一臺雙（或四）通道微波接收機，設計成用來處理來自網絡的透射波和反射波的幅值和相位。矢量網絡分析儀是一個復雜的測試系統，由測試信號源、功率分配器、定向耦合器、駐波比橋、測試接收機、檢測器、處理器及顯示等部分構成；主要用來測試高頻器件、電路及系統的性能參數，如線性參數、非線性參數、變頻參數、混合S參數等。簡單地說矢量網絡分析儀器為一種電磁波能量的測試設備，是射頻微波領域的"萬用表"。

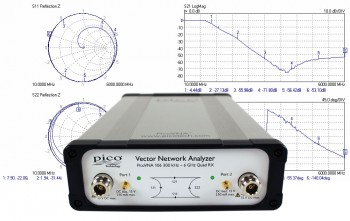

VNA100系列USB矢量網絡分析儀： 2端口，全面S參數測試，兩款可選
| 特點如下： 頻率范圍：300kHz~6GHz或300kHz~8.5GHz 動態范圍：VNA106：>118dB，在10Hz帶寬 VNA108：>124dB，在10Hz帶寬 高速：>5000點/秒，雙端口S參數測量 測試信號功率：VNA106：-20~+6dBm VNA108：-20~+10dBm； 基線噪聲：0.005dBrms，在140kHz帶寬； 兩端口均內置T型偏置，簡化有源器件測試； USB2.0連接；配置PicoVNA 3軟件； API應用編程接口，適用Windows和LabView。 |
VNA100系列USB矢量網絡分析儀具有完美的品質與支持能力，結合杰出的易用性和性價比，是一款雙端口的VNA。通過USB接口，您只需要把VNA100系列矢網連接到電腦上，就可迅速測量有源器件和無源器件的S參數 (S11、S21、S12、S22)。通過縮小外形，簡化工作流程VNA106提供了一臺全功能矢量網絡分析儀，價格只是傳統臺式VNA的1/3。
VNA100系列矢量網絡分析儀在最大工作帶寬140kHz時，提供了118dB的卓越動態范圍和0.005dB rms的跟蹤噪聲。它可在僅190us時間內收集每個頻率點的所有四個S參數；換句話說，在不到十分之一秒的時間內收集500點2端口.s2p標準文件。VNA100系列矢量網絡分析儀價格便宜，以至于該儀器甚至可用作為一個經濟高效的高動態范圍標量網絡分析儀！

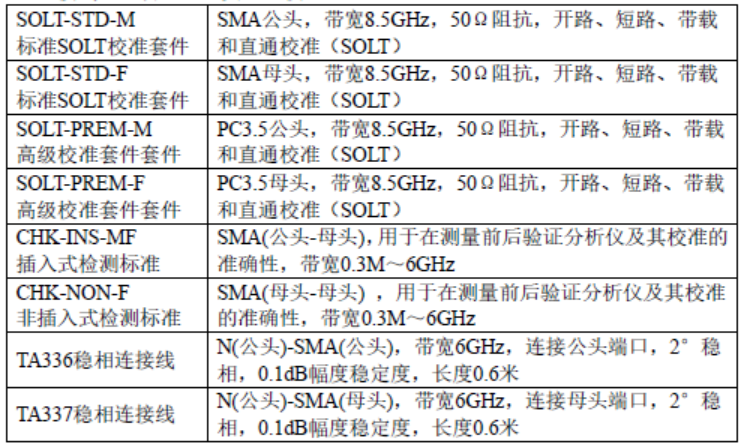

產品特點：1、'Quad RX' 四接收架構。2、支持8項和12項校準和絕對功率校準過程。3、Ts偏置。4、多種測試線纜和校準標準。5、配備高穩相和高穩幅的連接線。配套的經濟實用的校準件如下：
