如何選用電量測量儀或電功率表？
電量測量儀全名為智能電量測量儀，又名數字功率計、電參數測試儀、電功率表、電力參數測量儀、電能綜合測試儀，俗稱電器耗電功率表，國際通用名：Digital Power Meter，簡稱DPM，主要功能是進行一些電量、電參數的測試，主要用來測定相關設備的電力參數，如電壓、電流、電功率等。電量測量儀叫法很多，種類也多。按測試類型可分為：基本型功率計、報警型功率計、交直流兩用型功率計、通訊型功率計、電能積分型功率計、諧波分析型功率計、高精度功率計等；電參數綜合測量儀主要也分為數字電力參數測量儀、單相電力參數測量儀、三相電力參數測量儀等。
電功率表最常用的是交流電源功率表，用來測量電器設備在市電運行中電氣所消耗的功率。近年來，由于能源緊缺及環保需求，進行精密電流、瓦特及功率因素測量非常重要。本文將重點說明交流功率表的原理和測試方法，以及如何選購合適的電器耗電功率表或電參數綜合分析儀(Power Meter)。
一、功率表的原理
根據定義，電器耗電功率表功率表所測量參數如下：

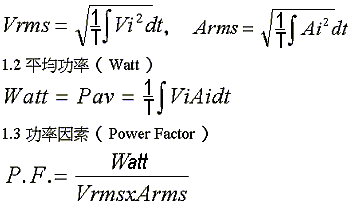

1.1 均方根電壓和電流(Vrms/Arms)：
電阻性負載下(PF＝1)，交流電路以Vrms和Arms為單位，其功率值等于均方根電壓與電流乘積，即W＝Vrms x Arms，與直流電路功率計算公式兼容：
功率因素指電壓與電流波形關系，上面公式具有通用性，即任何狀況下均可以用上述公式計算功率因素，傳統公式P.F=cos⊙，僅適用于電壓與電流波形均為正弦波的情形，實際上僅適用于馬達電感性負載。而今，絕大多數的電子設備其負載型式為整流式電容性負載，其電流不為正弦波，故需以W ÷（Vrms × Arms ）來計算功率因素。
二、功率表的工作原理和測量方法
根據上述功率表計算公式，功率表的工作原理分為以下二種：模擬式轉換器與數字式轉換器。

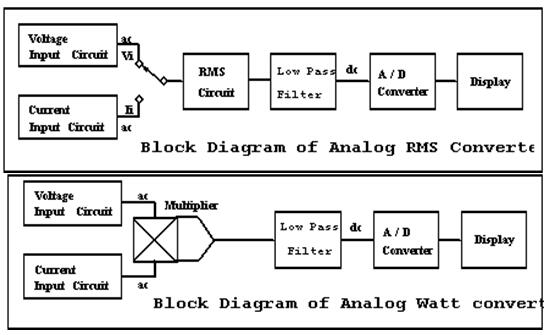

2.1 模擬式轉換器以數字顯示
使用模擬IC元件做乘法、開方及積分等電路來完成上述公式。經轉換后得到直流電壓，此直流電壓與Vrms、Arms、Watt成正比，然后用低速的3位半或4位半A/D轉換器，將此直流電壓轉換為相應的數字讀數，其方塊圖如下：

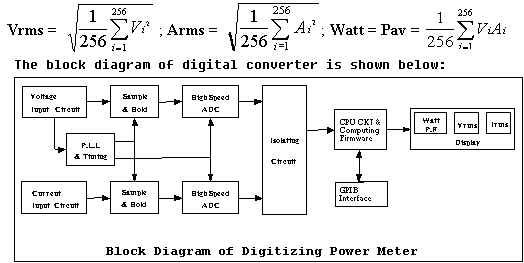

2.2 數字式轉換器以數字顯示
使用高速A/D轉換器對電壓電流波形同時取樣(類似雙通道數字示波器)，然后通過程序(按照下列公式)進行計算得到Vrms、Arms、Watt的結果并顯示。當電壓電流波形在周期內取樣數愈多且A/D轉換器分辨率愈高時，可得到更佳精度。海洋儀器(010-62176785)推出的4010A、4011A、4012A功率表在一周內同時對電壓和電流波形取樣256次，并使用12位高速A/D轉換器，具有優于0.1%的精確度，其方塊圖如下：
2.3 功率表測量方法
交流電參量功率的主要測量方法有三種：
方法1：將交流電參量轉換為正比于輸入的直流電壓后進行A/D采樣，獲得電參數測量值。應用該方法的測量儀器結構簡單、成本低，在波形無畸變狀態下能取得較好精度，但是在波形有較大畸變時，測量精度較差。
方法2：將交流電參量進行調理，轉換為正比于輸入的電壓信號，再用高速A/D對波形進行高速周期采樣，采樣頻率 f 決定了測量的最高諧波頻率，適合較復雜的周期波形測量，測量精度高，頻率范圍寬。
方法3：采用DSP技術，對任意波形信號進行高速實時采樣，實時計算測量結果。優點：適用于任意波形的測量，測量精度高，頻率范圍寬。
三、功率表重要參數
功率表的參數很多，選擇電參數功率表時，考慮的主要指標與參數如下：
①精確度：精確度應該愈精確愈好。一般而言，精確度標示一般包含二個R部份，即量程 (range) 及讀值 (reading) ，其中量程檔位為固定誤差，讀值部份則隨讀值大小而變，因此您必須確定功率表的分辨率及精確度均能符合您的需求。毋庸置疑，數字式轉換器能提供遠較模擬式轉換器更佳的精確度，在數字式轉換器中僅有 A/D 轉換誤差，而模擬式轉換器卻有RMS轉換、Watt轉換、PF轉換及A/D轉換等誤差之總合。
②電流峰值系數：一般而言絕大部份負載電流是失真和脈沖式波形，因此需要選擇適當?shù)碾娏髁砍滩挪恢率闺娏鞣逯党^量程而得不到正確的結果，有的功率計具有自動峰值檢測功能，可避免此類問題發生。峰值系數為峰值÷RMS值，正弦波峰值系數為1.414，一般電子設備峰值系數約為2.0～3.0。
③有效測量范圍：指在功率表的標示的精確度范圍內對輸入電壓電流的有效測量范圍，模擬式轉換器有效測量范圍為10%到100%，而數字式轉換器可達1%到100%，對應動態范圍廣和低能耗環保產品非常重要，因?yàn)橐坏┎辉谟行Х秶鷥?nèi)，其誤差便急劇增加，影響測量品質及正確度。
④校正周期：任何測量儀表均需定期校驗，才可確保質量，而功率表校驗周期依不同工作原理而有所差異。模擬式轉換器由于零件老化、漂移和溫度等影響，3～6個月需要校正，而數字式轉換器1年需要校正。
⑤確認實際測試：這是最實用的方法來了解功率表是否適合測量您的產品，把一固定電子產品將電源輸入外接電壓分別設定為115V和220V，用不同型號的功率表測量并記錄結果。一般來說115V和220V時同一臺功率表的讀數十分接近，實際上由于功率表內部的電源在220V時功率損耗較小，220V的測量結果通常會比115V略小。
⑥能進行電子產品待機功耗測試：待機時電子產品內的開關電源電流小，并且波形差，為了保證測量準確，需要使用積分式小電流的功率表，例如海洋儀器推出的PA310數字功率計。
版權聲明：本資料屬于北京海洋興業科技股份有限公司所有，如需轉載，請注明出處！
