HM8118一款超值的臺式LCR電橋

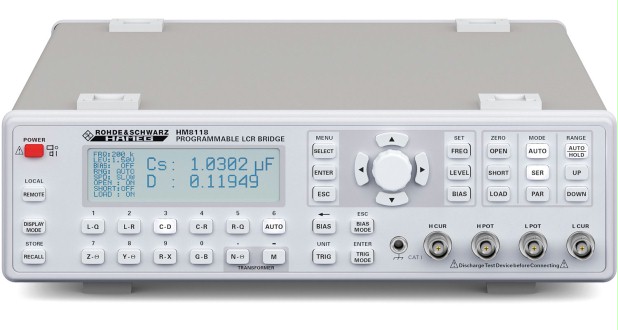

聚焦在創新產品的電路設計上的需求在持續增長。本文介紹一款超強的臺式自動測量電橋HM8118，作為同檔次的代表產品，其精度高（基本0.5%）、功能多，特別適合研發、生產、維護和教學。本文PDF文檔請下載：HM8118一款超值的臺式LCR電橋
希望、揣測、抑或測量
汽車、通信、IT和消費電子等產品的研發人員正面臨許多外似相互矛盾的挑戰，像功耗小、小型化、堅固可靠、在研發時間和復雜性兩者要求降低等等，這些要求常常需要一些特殊的元件才能實現。過去，對元件性能驗證的話，簡單的LCR表（甚至是手持）就夠了，但是如今元件特性的要求，很多手頭的LCR電橋已無法滿足要求。德國惠美的HM8118臺式LCR電橋完全可以應對這些要求：不僅頻率寬（20Hz～200KHz）、可變測量電壓（0.1V～1.5Vrms），而且具有電壓和電流偏置功能（電壓內部0V～5.00V、外部0V～40V，電流0～200mA）；同時,它測量電容小到毫微微法拉（分辨率為0.01fF）、電感小到0.1nH（分辨率為0.01nH）；在此基礎上，所有的設置和測量既可通過前面板控制進行手動操作，也可通過內置浮地絕緣雙接口（USB和RS232）或者選配的IEEE488接口進行遠程遙控。
小常意味更多
一方面是LSI大規模集成電路剛剛用在分立電路中，例如：GPS接收機、藍牙發射機、汽車儀表盤、或單芯片網絡服務器等，核心在于節省PCB板的空間；另一方面是對一些殘留的外部組件導致了特殊的需求。類似低噪聲LDO調整器明顯瑣碎的例子中，整個接收鏈（LNA、混頻器、VCO……）的性能由單一低ESR電容（等效串聯電阻）這一參數確定。
電橋的解決之道

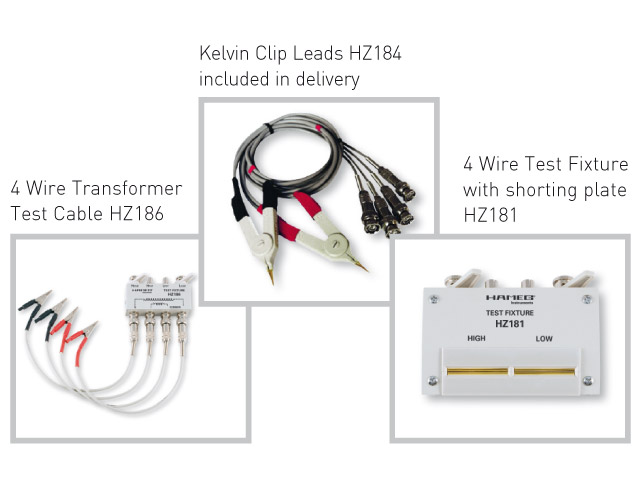

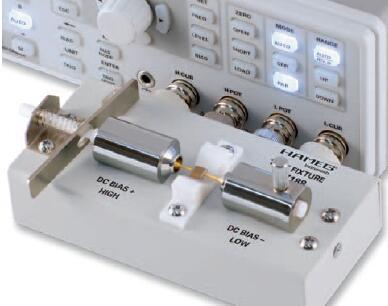

過去的LCR表在測量電容或電感參數受限時，HM8118電橋解決了這些問題。只要按一個按鈕，HM8118電橋就能測量電容或電感的串聯等效電路的Rs、或者電容或電感的并聯等效電路的Rp。HM8118電橋也能計算衍生的參數，像品質因數Q、耗散因數D、相角△，也包括一些合成復雜值，例如阻抗Z和導納Y。特別引人注意的是，HM8118電橋提供簡單和實用的用戶界面：像測量頻率、AC測量電壓、偏置（V和/或I）、源阻抗（范圍）、測量速度、以及開路/短路/負載調整狀態等所有影響參數的測量，以及主測量結果會同時顯示在高亮度完整圖形顯示屏上。儀器標配以下兩種測試夾具：HZ188的對齊四端SMD貼裝測試夾具和容易夾持分離器件的開爾文夾測試線；此外儀器還選配HZ181測量穿孔器件的測試夾具、HZ186測量變壓器的測試線。儀器選配的HO118組件屜接口，提供8個開路收集器輸出，根據相應的誤差窗口進行獨立器件篩選。
變壓器？不再是問題
除了測量L、C、R被動器件的參數外，HM8118電橋還具有一項更強大的功能，檢測變壓器一些特殊參數，此時頻率不僅僅是固定頻率50/60Hz和100、120Hz,而是覆蓋20Hz～200KHz頻率，測量變壓器參數如下：匝數比N（0～500）、互感系數（1uH～100H）、根據短路原理的泄露電感、以及繞組間的耦合電容。最典型應用是檢測有效變壓器的泄露電感，該指標指示了變壓器電路保護質量，或者評估開關電源的變頻器。
在“負載點”的悲喜劇
儀器不同功能塊的電源變化的趨勢核心引起了這些不同功能塊需要各種多樣不同的操作電壓和電流。常常用6個不同的DC/DC轉換器----上一代叫它斬波器，是發現用在單一儀器。例如：LC顯示的背光燈要求使用小電流高電壓，因此同一設備常要求使用u型處理器、FPGA、或ASIC----因為技術的進步----幾個小電壓而有時帶怪誕的高電流。這個“負載點”概念一方面支持了如今在能效的需求，另一方面聚焦在去耦和平滑的獨特要求對L和C器件越來越苛刻，它們的許多特性在其特殊使用前需要驗證。因為空間和能效的考慮，帶離散扼流圈的高電流開關電源已很少工作在10KHz。因此，用戶使用的LCR電橋，其頻率最好到100KHz，這樣才能有效測量這些器件的高頻特性。如果LCR電橋的指標不夠，其頻率只到20KHz，扼流圈的品質因數就會因為頻率不夠測量不準----這是決定變壓器的關鍵，那么用戶“負載點”評估器件就沒有價值了。
多功能延伸是關鍵
當然，全能性電橋應有偏置功能（詳見“HM8118電橋進行DC電壓電流偏置測量”一文），許多工程師用此功能測量壓控變容器，運用高直流偏置電壓測量電解電容。在直流偏置電壓的基礎上HM8118電橋同時還有直流電流偏置功能：范圍0-200mA，分辨率1mA，射頻工程師常用此功能測量MMIC芯片。HM8118電橋交流測試電壓范圍寬，在0.05-1.5Vrms的范圍內以10mV步進，這可以使儀器在測量元件是的測試電壓根據器件要求彈性設置。以此同時，監控功能使輸送到DUT的實際電壓能被測量。
結論
雖然LSI大規模集成電路得到超速發展，但與此同時無源分離器件的需求也在穩步增長，對LCR等半導體器件的測試至關重要。使用HM8118自動匹配200KHz的電橋，是一款新型的臺式儀器，它具有RS232和USB雙電氣隔離接口，也含四端開爾文測試夾和SMD表貼器件測試夾具，完全滿足各行各業對LCR器件測試的需要，是同檔次LCR電橋標桿產品。
更多資料請下載：
HM8118一款超值的臺式LCR電橋.pdf
版權聲明：本資料屬于北京海洋興業科技股份有限公司所有，如需轉載，請注明出處！
