什么是HMO1002八合一示波器

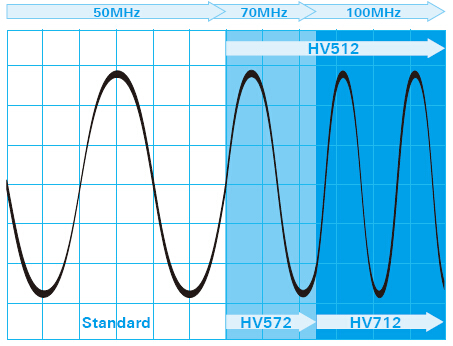

| 一、升級帶寬的數字示波器：50MHz、70MHz或100MHz | ||
| 根據您的需要，HMO1002示波器可從基本型50MHz帶寬升級到70MHz或者100MHz。您可與儀器一起或之后再單獨購買升級憑證選件。 | ||
| ·HV572：帶寬從50MHz升級至70MHz ·HV512：帶寬從50MHz升級至100MHz ·HV712：帶寬從70MHz升級至100MHz |
| |

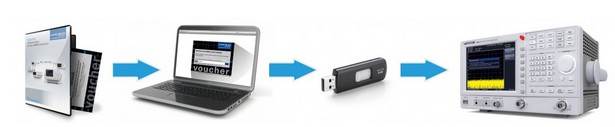

| 您可以從海洋儀器（OItek）購買升級帶寬及串行總線功能的憑證選件。在Hameg特有的網頁http://voucher.hameg.com上分別輸入您的升級憑證號和儀器機器編號，即可獲得相應的許可密鑰。通過U盤在儀器上加載密鑰，50MHz帶寬示波器可立即升級至70MHz或100MHz帶寬。 | ||
 | ||

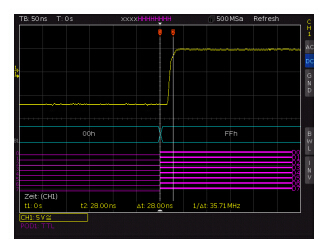

二、邏輯分析儀（混合信號示波器MSO） | ||

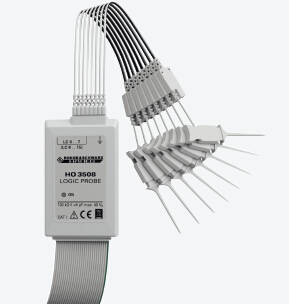

HMO1002示波器盡管價格只是與通用數字示波器一樣， | 選件：邏輯探頭HO3508 | |
 | ·適合所有HMO系列示波器 | |
| 規格通道8每通道存儲深度512K(HMO1002)輸入阻抗100kΩ‖<4pF最大輸入頻率350MHz最大輸入電壓40V(DC+peak AC)測量類別CAT I線纜長度約1m
| |
| 三、串行總線分析 | ||
HMO1002示波器為您提供串行總線觸發和硬件加速解碼，儀器可通過密鑰進行升級獲得此功能，來滿足您的需求。 | ||
·HV110：I2C，SPI，UART/RS-232串行解碼模塊，用在邏輯通道和模擬通道上 | ||
|  |  |
| SPI總線信號，MISO/MOSI解碼 | HEX解碼CAN總線信號 | I2C總線信號縮放視圖 |

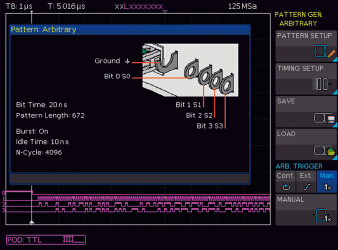

| 四、碼型發生器 | ||
 | ·使用預定義的信號模式：I2C、SPI、UART、CAN、LIN | |
| 五、函數信號源（FG） | ||
| 選擇適合你的應用范圍的信號類型。各種信號類型(高達50kHz頻率)不僅可以協助學生完成測量試驗，也可支持技術人員在音頻領域的分析。 | ||
| ·函數發生器提供了所有常見的基礎波形，高達50kHz ·波形：正弦波，方波，脈沖，三角形和斜波 | ||
| 六、數字電壓表（DVM） | ||
| 集成內置的三位數字電壓表，主要目的是使維護人員的工作更輕松，例如：使用R&S? HMO1002示波器的兩個模擬通道，就有可能同時進行電壓測量。 | ||
| ·同時在兩個模擬通道進行測量，具有2個自定義參數 ·以下選項是有效的：C，DCrms，ACrms，波峰因數，Vpp，Vp+，Vp- ·您決定值在屏幕上的位置 | ||
| 七、ASA模擬曲線進行元件測試 | ||
| 八、FFT頻率分析儀 | ||
| HMO系列示波器具有高性能FFT頻率分析功能，信號分析頻率范圍達128k點，此外還包含光標測量及峰值檢測功能，使工程師更快的完成分析。 | ||
|  |  |

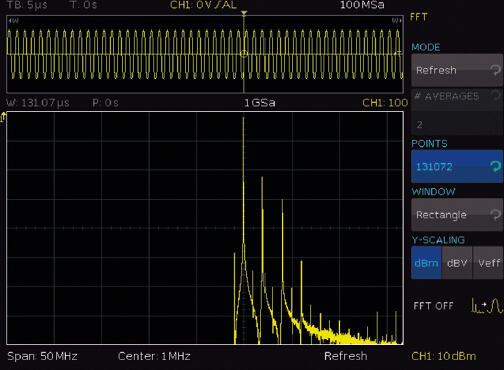

| 圖1：看上去無失真的正弦信號 | 圖2：信號失真的頻譜 | 圖3：非周期信號 |
簡單的頻域分析 | ||

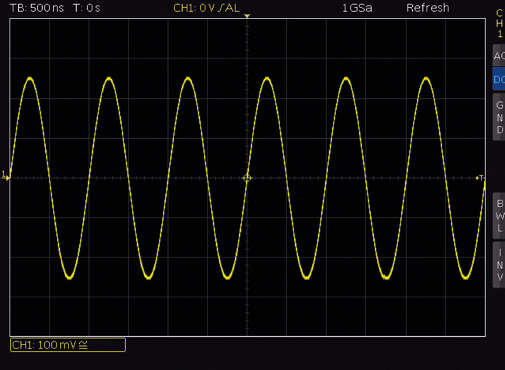

通常情況下，輸入信號的失真，不能用肉眼檢測，例如：顯示在圖1中的正弦信號，一眼看上去似乎無失真。只有頻譜圖(圖2)清楚地顯示了附加的諧波，其為基波頻率倍數的諧波震蕩。 | ||
如果是非周期性輸入信號情況會怎樣？大多數儀器會提供選項來觸發頻譜，僅僅在合適的時刻捕獲它，在稍后的時間進入“停止”模式。然而，在這一點上，很多帶FFT功能的示波器計算頻譜僅只有一次，并將結果存儲在存儲器中，該基本時間信號將不再用于計算，因此，就不再可能對信號的所有部分進行計算。 | ||

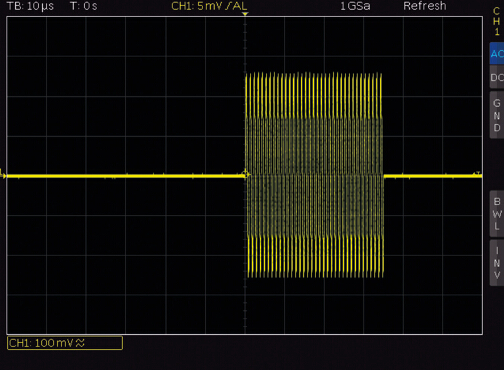

惠美HMO系列示波器與此不同：既然FFT以前存儲的信號還有用，通過一個可調節的窗口寬度，以單次模式或停止模式捕獲的這些信號部分，隨后對它們進行分析就非常有用。圖3為非周期信號曲線。 | ||
 |  |
| 圖4 | 圖5 |

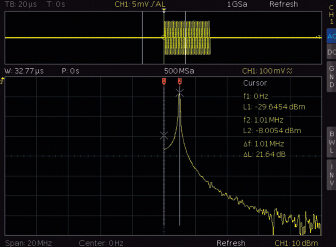

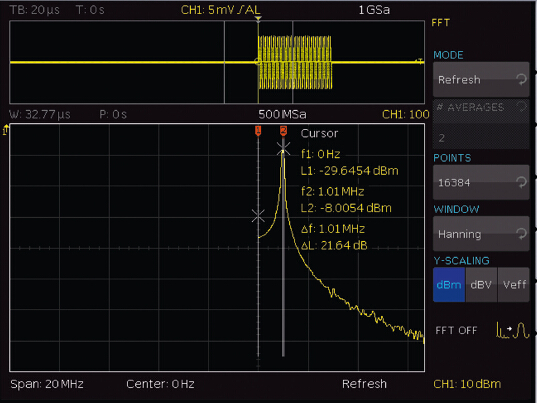

按下FFT按鈕，用戶可以選擇各種不同的測量窗口，如圖4“矩形窗”。雖然矩形窗以很高的準確度來捕獲頻率，但也伴但也伴隨更多的噪聲。抑制這種干擾一個更好的方法是使用漢寧窗，它對頻譜的正面影響立即可見(圖5)。 版權聲明：本資料屬于北京海洋興業科技有限公司所有，如需轉載，請注明出處！ | |
