“阻抗匹配器”應用方案

在電子測量中，由于被測對象DUT和測試儀器的輸入或輸出阻抗不一致（例如，信號源為50Ω輸出阻抗，示波器為1MΩ輸入阻抗），會導致測試導線、探頭和相應的附件有不同的阻抗與之相適應。這樣在不同的測試環境和測試設備中，“阻抗匹配”就會變得相對重要。

所謂“阻抗匹配”，就是把阻抗進行轉換，使之與相對應的測試阻抗一致，例：50Ω的同軸BNC電纜，連接到75Ω輸入阻抗的視頻測試阻抗時，引用50Ω～70Ω轉換器，才能滿足測試結果，否則會出現26%測量誤差。我們可用圖1表示：VS—測試電壓，ZS—源阻抗，R1—導線電阻，C1—導線容抗，Cin—測試儀器輸入容抗，Rin—測試儀器輸入阻抗。

圖1  測試端、導線、輸入端三端阻抗連接圖

在②③式中，我們可以看出Vin” =2Vin’ ，則③式中的儀器讀數比②式中讀數大1倍，而③式中的真實值應除以2來修正，例如50Ω信號源接到1MΩ示波器時，示波器上的讀數電壓100V，實質信號源輸出應為50V。
“阻抗匹配”選型方案:

1、PL-10阻抗匹配器，參考價格：520元/個  原理：將示波器探頭的阻抗與萬用表的阻抗相匹配，使示波器探頭在萬用表上的讀數正確。

應用：示波器的高壓探頭（例：OIHVP15HF，HP9258R等）轉換后，可應用到萬用表上。

詳細規格：

①輸出阻抗1.111MΩ；

②阻抗誤差±0.25%；

③帶寬DC~50MHz；

④功率：最大1瓦；

⑤輸入電壓：Vmax=250V直流或200V交流真有效值；

⑥尺寸：46mm(L)×Φ1 6mm(D)；

⑦凈重：25克。

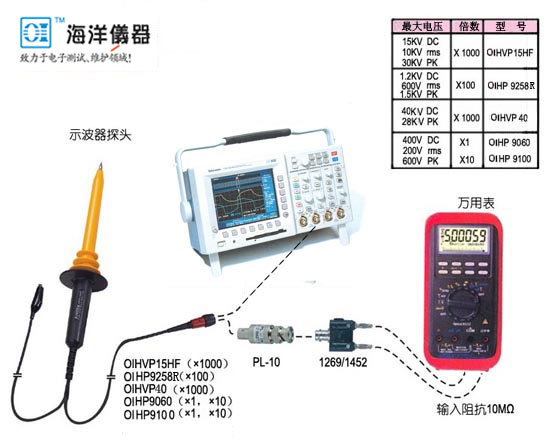

應用圖解：

2、PL-50阻抗匹配器（也稱通過式負載），參考價格：470元/個

原理：將示波器和信號源的阻抗匹配，相當于傳統的通過式負載，導致最小的傳輸損失。

應用：示波器和信號源同時場合，例示波器檢定機構等。

詳細規格：

阻抗：50Ω±0.5%

帶寬：DC～1GHz

功率：2瓦

尺寸：46mm(L)×Φ1 6mm(D)

重量：25克

3、OI33002，50Ω～75Ω轉換頭，價格：500元/個

原理：把50Ω與75Ω阻抗互相轉換。

應用：在75Ω視頻應用領域中功能擴展。

4、3840系列BNC終端負載

原理：采用吸收式，增加系列化。

規格：


以上型號系統指標：頻率（DC~500MHz），最大功率0.5W,精度±1%。

5、4119系列BNC通過式負載（也稱阻抗匹配器）

原理：同PL-50型號

規格：

指標：2W碳敏電阻，精度±2%，帶寬DC～500MHz

6、 其它附件，例BNC轉香蕉頭等轉換器。
