如何HM8118電橋進行直流電壓/電流偏置測量？

        本文圖片全文請下載：HM8118電橋進行DC電壓電流偏置測量.pdf

        HM8118電橋可選擇在AC測量信號上疊加DC電壓或電流，這樣那你會得到一種更精確的測量結果，你可以評估元件的好壞：電容、電感、半導體、或者在后續電路中任何其他被測設備（DUT）。因此，偏置（BIAS）設置以及測試頻率應與被測裝置的參數（電壓/電流和工作頻率）一致。

        為了實現以上功能，HM8118電橋根據使用要求提供了多種設置： 一是內部偏置電壓以10mV的步進電壓可設置到+5 V（DC）。另外一個是通過連接后面板的輔助電源，外部偏置電壓疊加到測量上；這樣，在實際應用中，會發現進行電容測量時要求甚至高達+40V的直流電壓都能實現。

        與同類和同檔次的電橋對比，具有非常靈活處理的可選擇偏置電壓值等參數的能力，HM8118電橋為獨樹一幟。

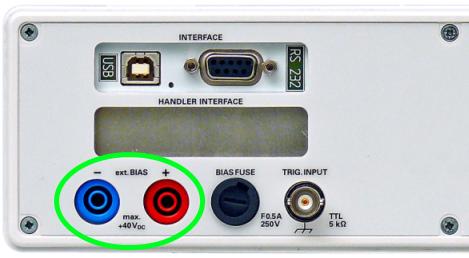

HM8118電橋后面板

        但是，在電感測量時LCR電橋只提供內部偏置電流，該偏置電流設置范圍為0mA～200mA（DC）、分辨率為1mA。不幸的是，在較高直流電流測量電感時，不可能將外部電流源連接到HM8118電橋。

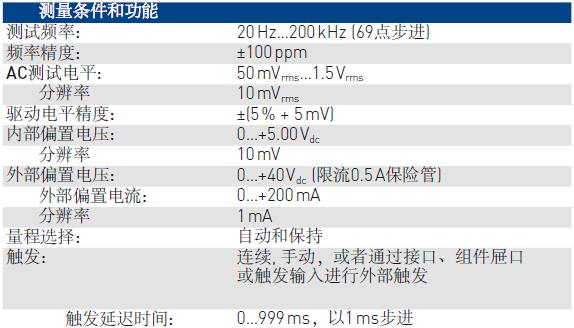

        在快速進行設備的偏置設置前，我們簡單總結一下上述技術內容： 1、BIAS偏置電壓用于電容測量，并且適用于HM8118電橋在C-R/C-D模式； 2、內部偏置電壓高達+5V，外部偏置電壓高達+40V(500mA保險)； 3、BIAS偏置電流用于電感測量，并且適用于HM8118電橋在L-R/L-Q模式； 4、內部電流最高到200mA。

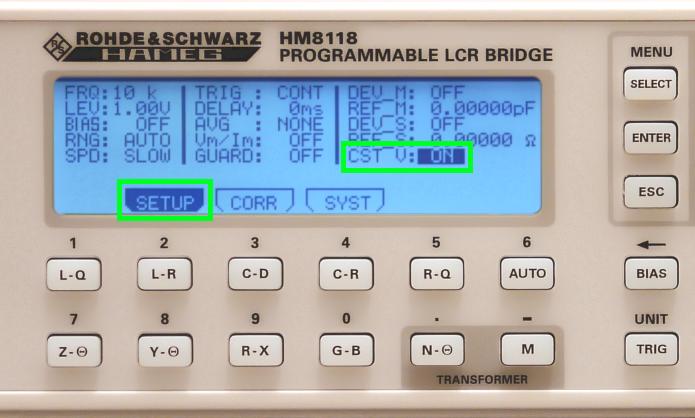

        使用偏置電壓(C-R/C-D)或偏置電流 (L-R/L-Q)進行測量時，在‘SETUP’子菜單中‘CST V’(恒壓)必須設置為‘ON’。

        用BIAS內部偏置電壓進行測量：

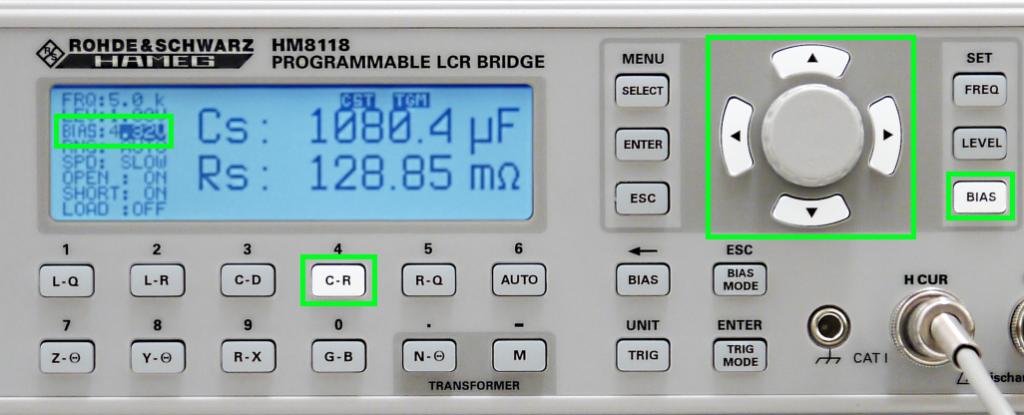

        第一步：如果是電容器件，請選擇相應的測量模式(C-R/C-D)。第二步：通過按 ‘BIAS’按鈕設置電壓幅度，使用旋鈕和箭頭按鈕，在0～5V范圍內選擇電壓。例如：要測量1000uF (20V) 極化電解電容器，頻率為5kHz，下面的圖表明為HM8118電橋的設置----在C-R模式，疊加了4.32V偏置電壓。最后：通過按“BIAS-Arrow”按鈕，打開DC電壓，該按鈕會點亮，并且如果所有的設置正確，會顯示帶BIAS偏置測量。

        用外部偏置電壓BIAS進行測量：

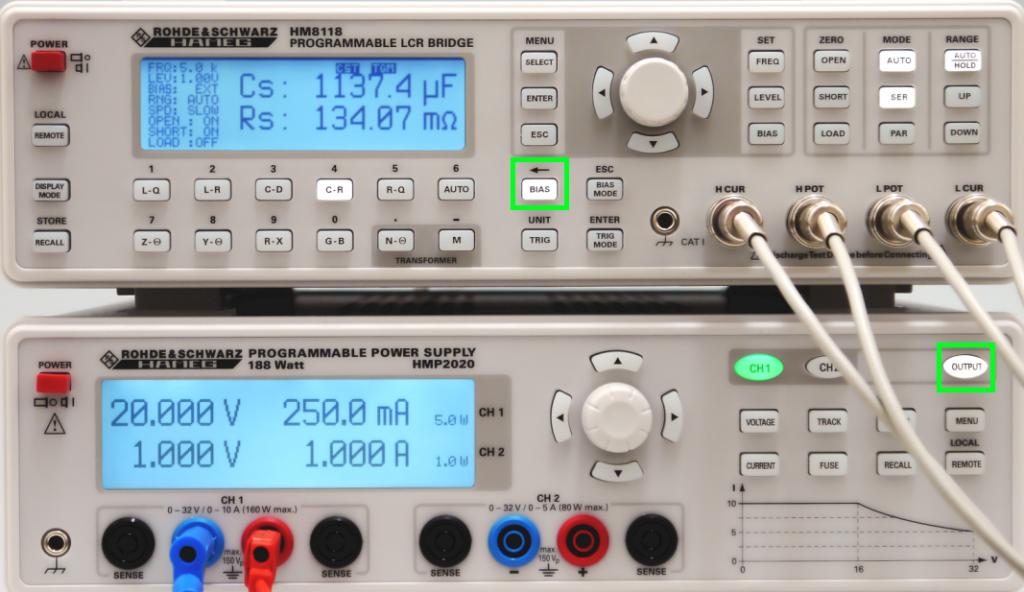

        與測量模式(C-R / C-D)的DC電壓偏置唯一不同的是：此處用到了外部電源。例如下面的圖例，一臺HMP2020直流電源連接到了測量系統中，正如圖中顯示，直流電源電壓設置為20V，并且電流限值為250mA。

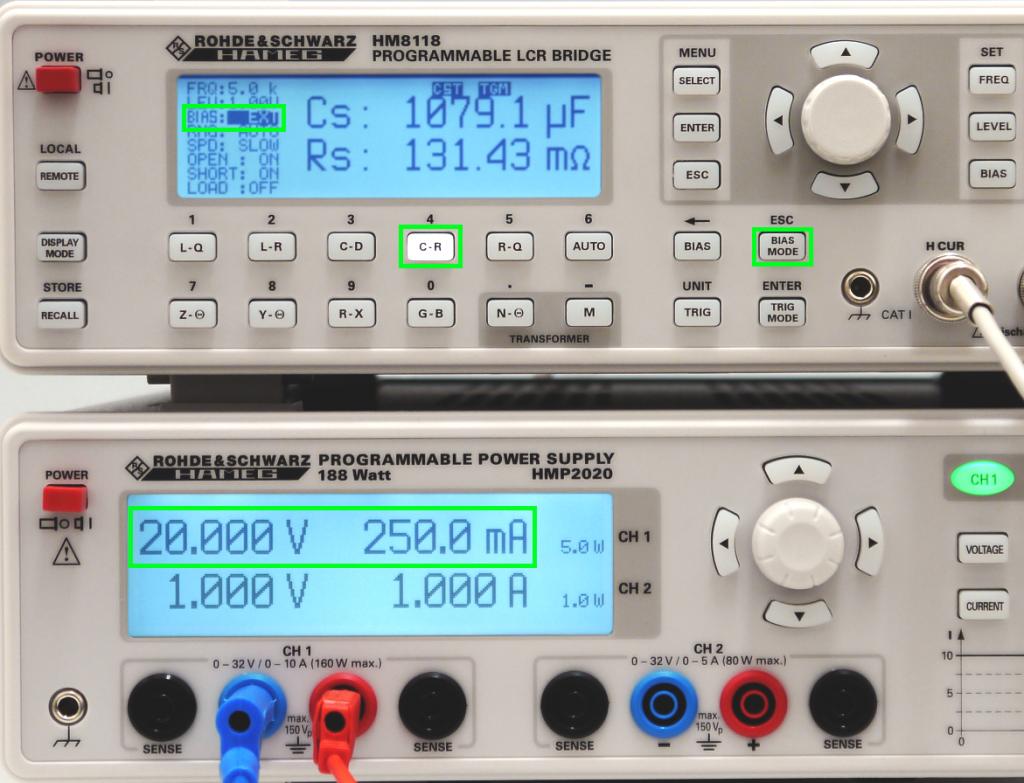

        現在，通過按‘BIAS MODE’按鈕和旋轉旋鈕，從內部‘INT’到外部‘EXT’改變BIAS偏置模式，與以前一樣，最后通過按‘BIAS-Arrow’按鈕，打開DC電壓，該按鈕會點亮，并且如果所有的設置正確，會顯示帶BIAS偏置測量。

        用BIAS內部偏置電流進行測量：

        要確定一個電感值的步驟與導電性測量完全相似。第一步：要選擇相應的測量模式(L-R/L-Q)。第二步：通過按 ‘BIAS’按鈕設置電流幅度，使用旋鈕和箭頭按鈕，在0～200mA范圍內選擇電流。最后，通過按‘BIAS-Arrow’按鈕，打開DC電流。

方法總結：
     1、在setup里打開“CST-V”；
     2、選擇測量模式(電容/電感)；
     3、配置BIAS值，或設置BIAS 模式到‘EXT’；
     4、激活BIAS，并且執行測量。
