利用7510型7位半觸摸屏數采萬用表 對上電和斷電瞬態進行特性分析

概述:

大多數電子系統都包含模擬電路、微處理、DSP、ASIC和/或FPGA，它們需要多個電源電壓。為了確保這些系統的可靠和可重復運行，必須適當控制其瞬態行為，如上電和斷電定時、斜坡速率及不同電源電壓的量級。在電源瞬態性能特性分析中，電壓和電流分級、監控、排序和跟蹤是必不可少的。

數字萬用表(DMM)是評估電源規范的常用儀器。不過，傳統數字萬用表(DMM)往往不具備測量動態事件(如上電和斷電瞬態)的能力。最新7510型7位半觸摸屏數采萬用表包括1個18位采樣模數轉換器，能夠以1M/s速率迅速實現變化電壓和電流的數字化。其數字化功能使用與傳統數字萬用表直流電壓和電流功能一樣的測量量程。換句話說，該數字化儀具有出眾的動態范圍——1mV～1000V和100pA～10A，適合許多應用。其先進的波形觸發機制，如邊沿、脈沖和視窗觸發，允許用戶輕易捕捉、瀏覽7510型數采萬用表多點觸摸屏上的瞬態信號，并與之交互。

背景:

上電和斷電可看作是輸入電壓中的階躍函數，它由繼電器或開關閉合產生。從不同電源獲得清晰或單調的上升或下降是一個重要問題。較大的浪涌電流和有限的電源阻抗可能引起輸入電壓凹陷，這可能給欠壓閉鎖電路、浪涌限流電路甚至通用電源帶來災難性問題。例如，FPGA包含輔助模擬電路，如壓控振蕩器(VCO)控制的鎖相環。

壓控振蕩器(VCO)將改變頻率和/或相位，在斷電期間，當電源電壓下降時，這將使鎖相環喪失同步性。還可能出現緩慢的斜坡速率，可能導致異常甚至破壞性結果。本應用筆記說明怎樣通過7510型數采萬用表前面板，對開關模式電源(SMPS)的上電和斷電瞬態進行捕捉、瀏覽和特性分析。

開關模式電源

降壓轉換器是一種高效開關模式DC-DC電壓遞降轉換器。下面的討論基于德州儀器公司LM25088DC-DC降壓轉換器評估板(EVM)。對于5.5V-36V輸入，它可以生成5V穩定輸出。正確的上電/斷電檢測可以確保設備在合理的時間開啟或關閉，避免任何意外行為。利用7510型數采萬用表的模擬波形觸發能力，可以捕捉這些異步瞬態事件。
降壓轉換器與7510 型數采萬用表連接。

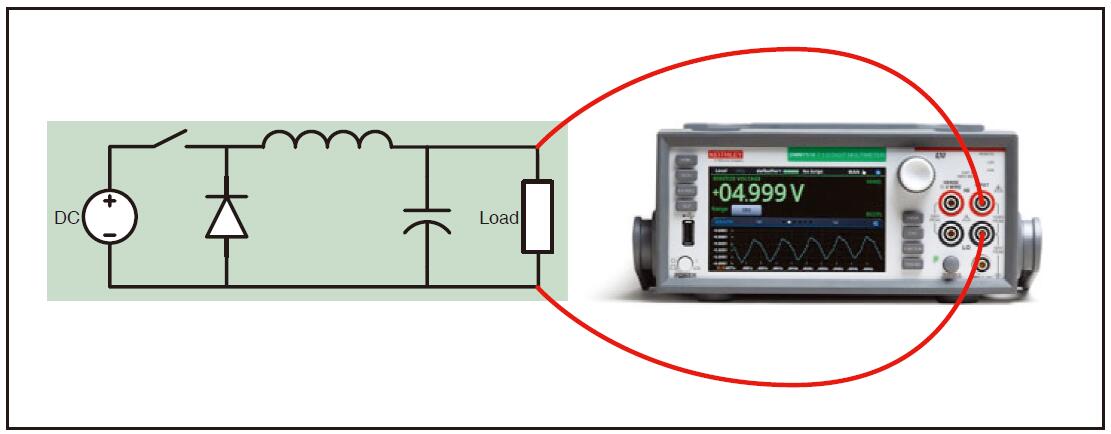

利用一對標準的測試引線，可以實現降壓轉換器與DMM7510型數采萬用表的連接，如圖1所示。當測量微弱電平信號時，建議對測試引線進行適當屏蔽。在進行測試時，利用可編程直流電源為降壓轉換器供電。降壓轉換器輸出與8W電阻負載相連。

圖1上電/斷電測試連接

通過前面板設置波紋電壓測量

利用DMM7510型數字萬用表很容易捕獲上電瞬態。只需幾個按鍵，即可設置采樣標準，并通過圖形顯示屏快速瀏覽波形。我們可以通過圖形用戶界面利用內建模擬邊沿觸發機制，設置采樣速率、觸發間隔、觸發斜率、觸發電平和觸發位置。
