使用2280S系列高精度測量直流電源實現脈沖電流測

當今，越來越多的集成電路和電子零件被設計用于移動應用中，這意味著該電路將使用電池供電，并且只有有限的電源提供給它們。為了最大限度地提高被內置電路的終端產品的電池壽命,設備設計者的當務之急是盡量減少功耗。這要求表征設備在所有狀態下的功耗，以便于了解在哪方面做出努力。

表征移動設備功耗面臨的最大挑戰之一是，它們的電流消耗很大程度上根據設備運行的狀態而改變。移動設備經常大部分時間處于休眠模式，只消耗幾微安或者更低的電流，僅僅是周期性地醒來執行功能。在執行這些功能時，電流消耗可以顯著增加，跳轉至幾十、幾百、甚至幾千微安。在很多情況下，這只持續幾百微妙，卻使得設備之間的電流消耗難以測量。

傳統的電源無法測量設備蘇醒時汲取的突發電流脈沖，需要額外的儀器來進行測量。這不僅增加了測試這些設備的成本，也增加了測試系統的復雜性。高精度測量直流電源，例如，2280S系列能夠測量窄至140微妙的脈沖電流，并且含有同步測量電流脈沖所需的觸發功能。

本應用筆記介紹了如何使用吉時利的2280S系列高精度測量直流電源，測量一個無線收發模塊在傳輸狀態下汲取的負載電流脈沖。

測試設備

本應用包括測量一個802.15.4無線收發模塊在數據傳輸狀態下汲取的負載電流。

所使用的設備包括：

?吉時利2280S系列高精度測量直流電源

?帶數字I/O的USB-to-SPI/I2C控制器

?帶有自定義測試程序的電腦

?數字I/O轉換器

無線收發模塊通常與ZigBee網絡協議棧一起使用，來創建用于樓宇自動化和遠程傳感器檢測的產品。此收發器包括一個用于配置和操作的SPI數字接口，這使得它能夠輕松地由一個微控制器控制。然而，為了設備測試的目的，一個帶有數字I/O端口的基于USB的SPI/I2C控制器通過電腦上運行的測試代碼來配置和操作設備。這個測試代碼還配置和控制2280S系列高精度電源為設備提供功率，并且進行脈沖電流的測量。

泰克MDO4104B混合域示波器提供測量的驗證和可視化表示。

建立連接

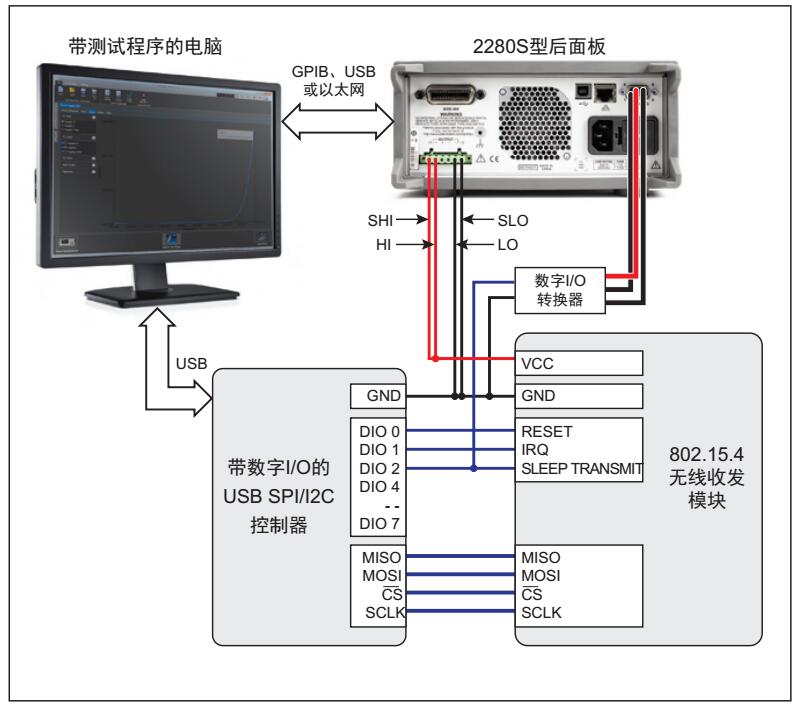

圖1示出了該測試所需的連接。

無線收發器的VCC和GND引腳連接到2280S系列電源的HI和LO引線上。為確保施加于設備的電壓電平的準確性，應當去掉儀器背面連接器上的感應跳線，而且單獨的一組傳感引線應連到設備的VCC和GND引腳。這將允許儀器補償HI和LO引線上任何在傳輸過程中由于設備大的電流消耗引起的電壓降。

無線收發模塊SPI接口的片選（CS）、MISO、MOSI和SCLK線連接到USB-to-SPI/I2C控制器的SPI線。Reset、Interrupt和Sleep/Transmit線連接至USB-to-SPI/I2C控制器的數字I/O端口。

注意，無線收發模塊的Sleep/Transmit線和GND線不僅連接到USB-to-SPI/I2C控制器，而且連接到電源的數字I/O端口。無線收發器的數據傳輸可以通過切換該線進行控制，使其成為觸發電源測量的完美觸發源。
