如何選擇您的泰克（Tektronix）示波器？

泰克為許多不同應用和用途提供示波器。為幫助您根據自己的需求選擇適當的示波器，下面列出了示波器選型最常用的指標，以及確定您的要求的實用技巧。
1、帶寬

所有示波器都有一個在較高頻率上滾降的低通頻響。示波器帶寬是指正弦曲線輸入信號衰減到信號真實幅度70.7%的頻率，也就是-3dB點。您的示波器必須有足夠的帶寬，以便捕獲信號的所有相關頻率成分。如果您定期處理數字信號，那么通過比較信號和示波器的上升時間指標，可以比較容易考察帶寬。使用的示波器的上升時間指標應該比信號上升時間快五倍，以使誤碼保持在 2%以下。

準則：帶寬 > 最高信號頻率的五倍

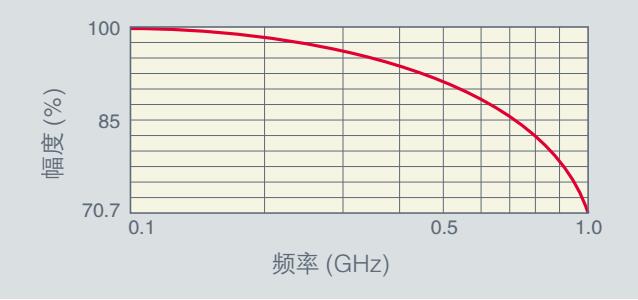

圖1：通用示波器典型的頻響曲線

2、采樣率

示波器采樣速度越快，分辨率就越高，顯示的波形細節也就越好，關鍵信息或事件丟失的可能性也越校泰克推薦最低5倍過采樣，以保證捕獲信號細節，避免出現假信號。

準則：采樣率>5x( 最高的頻率成分 )
3、記錄長度

記錄長度是示波器在一次采集中可以數字化和存儲的樣點數量。由于示波器只能存儲數量有限的樣點，所以波形時長或捕獲的“時間”長度與示波器的采樣率成反比。記錄長度越長，以高分辨率捕獲的時間窗口越長。

準則：捕獲的時間 =(記錄長度)/(采樣率)
4、數字通道和頻譜分析儀輸入

當今示波器為在系統級調試復雜設計不僅僅提供了模擬通道。
5、特性和分析功能

泰克示波器提供了廣泛的特性和分析功能。在選擇示波器時，應考察提供的觸發功能、波形搜索工具、自動測量功能及分析軟件包，如串行總線分析、抖動和電源分析，確保滿足您的需求。
