什么是數字余輝顯示？

一、什么是余輝模式

余輝模式在同一視圖上疊加多個波形，其中，頻繁出現的數據或偶爾更新的波形，以深層的飽和顏色或鮮艷的顏色加以區分。這樣，對于查看復雜或變化的波形非常有用，有助于觀察波形毛刺，哪怕有許多后續觸發來覆蓋它們。

下面主要介紹三種不同類型的余輝顯示模式：

1、數字彩色模式

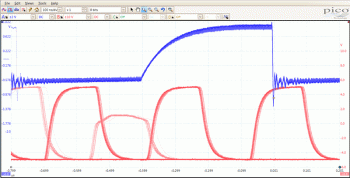

在這種模式下，示波器所有開通通道采用相同的配色方案。波密度最高的波形區域呈紅色（頻繁發生），而波密度較低的區域則由黃色變為藍色（較少發生）。數字顏色給出的視覺頻率的發生信息，有助于表征被測設備。（如圖二）

圖一            圖二

2、模擬強度模式

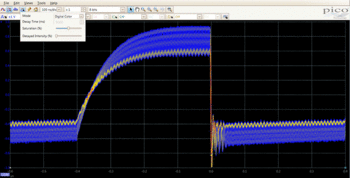

每個通道的模擬強度由它們不同的顏色來定義（例如A=藍色、B=紅色、C=綠色等）。強度等級是用來表示波形數據產生的時間或頻次，最新的波形圖以全強度表示、而老的數據波形圖通過同一顏色的連續淺黑色體現出來。該模式模擬熒光顯示，達到模擬示波器的顯示水平，用于顯示復雜的模擬信號，例如：視頻波形和模擬調制信號。（如圖三）

圖三           圖四

3、快速模式

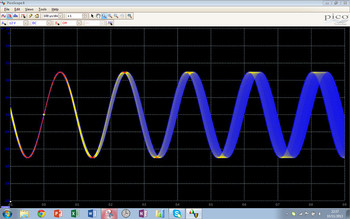

海洋儀器的PicoScope，使用示波器的快速觸發硬件，以非常高的重復率來捕捉波形，每秒超過十萬次波形，比傳統的數字示波器要快。PicoScope將這個數據在屏幕上顯示出來，并用顏色編碼來表示波形最密集的部分，讓你快速發現罕見故障。（如圖四）

二、舉例：使用數字余輝快速模式查找故障

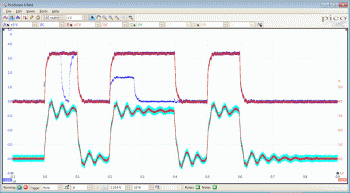

快速模式設計用來幫助您發現隱藏在其它重復波形下的偶發事件。在正常示波模式下，這樣的事件可能僅顯示一秒鐘或更短，太快了，傳統意義的示波器，要求你按下“停止”按鈕把這個快速偶爾出現的波形凍結在屏幕上。快速模式使事件保持在指定的時間，您可以設置觸發器選項來更可靠地捕獲該事件。下圖例子顯示了使用數字余輝快速模式，抓獲波形中的一個故障。
