騷擾電壓測量EMC附件（一）
本文主要介紹了騷擾電壓測量EMC附件，有單相被測設備騷擾電壓測量、三相EUT騷擾電壓測量、大電流騷擾電壓測量測量騷擾電壓和低阻抗電源網絡中的敏感度等，幫您在選型時能夠更一目了然。
NV216雙線式V型網絡
| 單相被測設備騷擾電壓測量 ? 多種型號，可分別在德國、英國、法國、中國/澳大利亞、美國使用 ? 空心線圈設計和模擬人工手 ? 150kHz可選擇開關高通濾波器 ? 內置10dB衰減器 ? 內置脈沖限幅器(可關閉) ? TTL電平遠程控制(兼容羅德與施瓦茨公司的EMI測試接收機) ? 外形緊湊、重量輕 | 簡要技術參數 ? 頻率范圍：9kHz至30MHz ? 連續電流高達16A(與型號有關) ? 模擬阻抗：(50μH+5Ω)||50Ω，符合CISPR 16-1-2Amd.2:2006 ? V型網絡符合CISPR、EN、VDE、ANSI、FCCPart15和MIL-STD-461D，E和F ? 校準符合CISPR16-1-2和ANSIC63.4 |

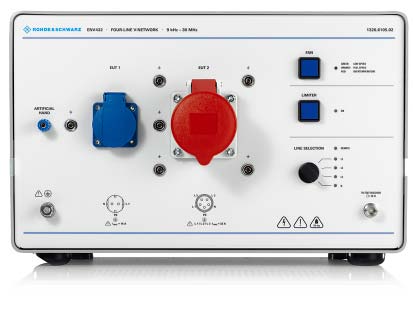

NV432四線式V型網絡
| 三相EUT騷擾電壓測量 ? 符合CISPR16-1-2，EN55016-1-2和ANSIC63.4 ? 空心線圈設計和模擬人工手 ? 內置10dB衰減器 ? 內置脈沖限幅器(可以關閉) ? 自動溫度監控 ? TTL電平遠程控制(兼容羅德與施瓦茨公司的EMI測試接收機) | 簡要技術參數 ? 頻率范圍9 kHz至30 MHz ? 功率處理能力高達32 A，恒定電流 ? 模擬阻抗 (50 μH + 5 Ω) || 50 Ω，符合CISPR 16-1-2 ? V型網絡符合CISPR、EN、VDE、ANSI、FCC Part 15和MIL-STD-461D，E和F ? 校準符合CISPR 16-1-2和ANSI C63.4 |

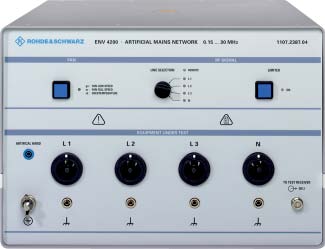

NV4200 200A四線式V型網絡
| 大電流騷擾電壓測量 NV4200V型網絡滿足CISPR16-1-2、EN55016-1-2和ANSIC63.4對于150kHz至30MHz頻段內阻抗的要求。能夠獲得的最大電流受標準電感線圈產生的壓降大小(CISPR16-1-2標準規定壓降不得超過交流電源電壓的5%)和不可避免的熱損失限制。 | 簡要技術參數 ? 頻率范圍：150kHz至30MHz ? 阻抗：50μH||50Ω，振幅和相位滿足CISPR16-1-2Amd.2:2006 ? 模擬人工手 ? 連續電流高達4×200A ? 空心線圈設計 ? 內置脈沖限幅器(可關閉) ? TTL電平遠程控制(兼容羅德與施瓦茨公司的EMI測試接收機) |

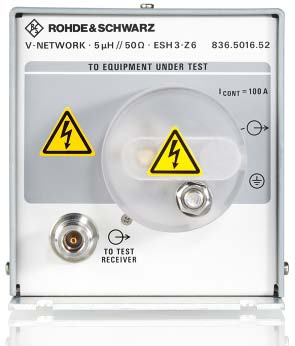

SH3-Z6 150A單線式V型網絡
| 測量騷擾電壓和低阻抗電源網絡中的敏感度 SH3-Z6是一種單相V型網絡，100kHz至200MHz頻段內等效電路為(5μH+1Ω)||50Ω。SH3-Z6的額定持續電流高達115A，可處理最長時間為30秒的高達500A的浪涌電流。它的螺栓接線端子可確保與測試設備和電源的低阻抗連接。 | 簡要技術參數 ? 頻率范圍：0.1MHz至200MHz ? 連續電流高達115A ? 阻抗：(5μH+1Ω)||50Ω ? 符合 ? CISPR 25(車載電源系統) ? CISPR 16-1-2和EN55016-1-2(低阻抗電源) ? MIL-STD-461、DEF-STAN59-411和DO-160 ? 校準符合CISPR 16-1-2和ANSIC63.4 |
本資料屬于北京海洋興業科技股份有限公司所有，如需轉載，請注明出處！
