HMO系列示波器內置總線信號源介紹

德國惠美HMO系列示波器具有“總線信號源”，是一項較有用途的功能，下面介紹2W或兩個為什么：為什么HMO系列示波器設置此功能？為什么它比較有用？

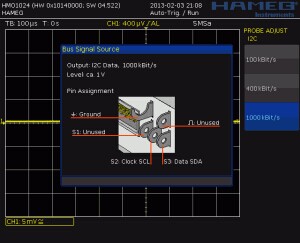

圖1 在HMO系列示波器上總線信號源輸出管腳  圖2 在HMO系列示波器上總線信號源屏幕

根據自己的經驗?zāi)憧赡軙溃赫龑ξ⒖刂破骰驅崿F(xiàn)一個BSP進行編程，你設置所有的寄存器為正確的值，在一個特定的輸出端口上你需要特定的信號來啟動你的系統，但是信號看起來與你期望的信號非常不一樣，或者它根本不存在。當然，你可重新檢查所有必要的相關寄存器的設置，但它不會好轉，而且一會兒后更多潛在問題的來源將成為焦點。軟件的構建過程工作正常嗎？所有上拉在正確的地方嗎？硬件壞了嗎？你正使用監視你的I/O端口的范圍設置好了嗎？

從OItek的經驗看，問題通常在注冊表設置。針對這些問題，我們需要有助于了解測試控制是否已經設置好。因此，惠美HMO系列示波器快速創建各種總線信號，以確保您的裝置正常工作。

設置總線信號功能操作如下：在示波器頂部右邊的“general”功能區選擇“setup”，移動到第2頁，并且選擇“bus signal”?，F(xiàn)在，你選擇相應的總線信號，并會總線信號輸出腳上輸出。左圖表明為設置I²C測試信號，右圖為設置SPI測試信號。

左圖 設置為Icm2C總線信號源   右圖 設置為SPI總線信號源
