術語：
在CISPR22:2005和EN55022:2006產品標準中，這一耦合網路是指阻抗穩定網絡(ISN)，在基本標準中，它們通常被稱為非對稱人工網絡(AAN)，Y-網路(CISPR16)或耦合/去耦合網絡(CDN)(IEC61000-4-6).
|
|
測試方法：
|

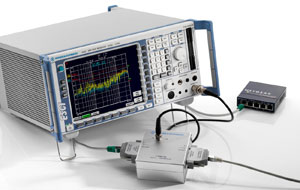

設計緊湊，價格合理的測試設備由 ESCI EMI測試接收機和
ENY41耦合網絡組成，半自動測量非對稱RFI電壓
|
|
ENY21/ENY41用150Ω阻抗(非對稱或共模阻抗)端接EUT上，EUT的非對稱阻抗耦合到測試接收機產生的分壓系數10dB耦合EUT的非對稱阻抗耦合到測試接收機上。有用的對稱(差模)信號幾乎無衰減地通過網絡，帶寬達10MHz(對100.Ω差模阻抗有效)。同時，耦合網絡對輔助設備(AE)端口的干擾影響(RFI電壓，阻抗)具有去耦功能。
按照標準CISPR22:2005和EN55022:2006，針對一對非屏蔽對稱線對的RFI電壓測量，需要使用2線ISN(ENY21),如果是2對非屏蔽對稱線對，需使用4線ISN(ENY41),如果是4對非屏蔽對稱線對，需使用8線ISN(ENY81)。
CISPR22:2005和EN55022:2006標準規定的符合性測試方法：測量EUT應當按照所連得通信線纜種類對有用對稱信號進行相應的抑制(電纜種類CAT3,CAT5和CAT6在標準中定義)
要完成這些測試，ENY21/ENY41分別由一個高對稱基本網絡和一些滿足標準要求LCL的適配器套件組成，每套適配器包括LCL為55dB(CAT3類線)和LCL為65dB(CAT5類線)兩種規格。
適配器：
ENY21 2線ISN提供一個基本的適配器套件(下表)，包括用戶可選的接線連接器(1mm香蕉插頭)，ENY21型號13還包括2個附加的適配器套件，包括許多電話標準(德國電信，西門子)使用的RJ11和RJ45連接器。
ENY41 4線ISN提供2個基本的適配器套件，包括RJ45連接器和用戶可選擇的接線連接器(1mm香蕉插頭)。ENY41型號13還包括附加的2個適配器套件，包含RJ11連接器連接ISDN設備(ISDN基本速率接入和ISDN主速率接入)。這樣可以測量以太網(10Base,100Base)，ISDN和其它傳統RJ45和RJ11的連接。
對于抗擾度測量，需要150Ω到50Ω適配器(100Ω系列電阻符合IEC61000-4-6)用來校準測試系統。選件ENY-ITS提供系列電阻或端接阻抗以及各種適配器，連接到ISN上。
|

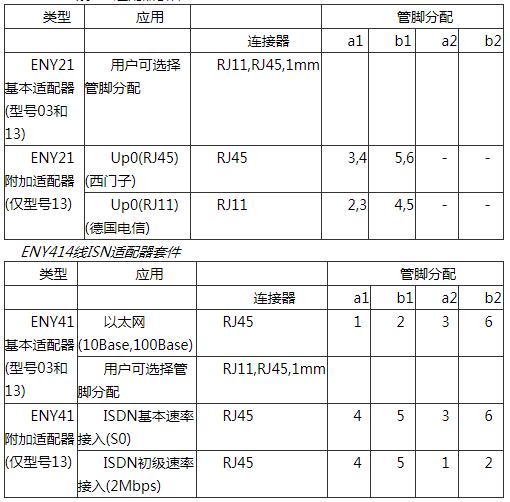

ENY21 2線ISN適配器套件
|
功能測量和機械設計：
ENY-FTS選件連接網絡分析儀可進行ISN功能測量。這一功能測量包括非對稱阻抗和相位，電壓分配因數，縱向轉換損耗和去耦合衰減認證。
ENY21/ENY41耦合網絡提供裸露螺紋插孔，連接到參考接地金屬板，或水平或垂直放置。 |

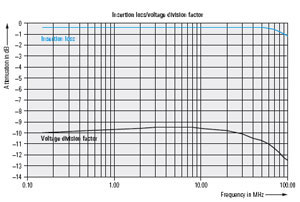

插入損耗/分壓系數
 |
對稱電路典型插入損耗—100Ω線性阻抗測量(上面曲線) —決定有用的信號耦合網絡傳輸帶寬；典型分壓系數(下面曲線)疊加到被測電壓(頻率范圍150kHz～30MHz),與干擾門限對比。 |
|

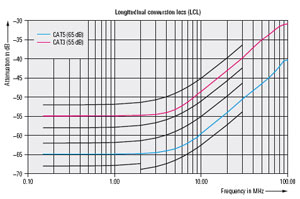

縱向轉換損耗(LCL)
 |
典型LCL(CISPR22:2005和EN55022:2006要求)—CAT3和CAT5類線：所有曲線適用頻率范圍150kHz～30MHz. 抗擾度測量達80MHz。 |
|
|

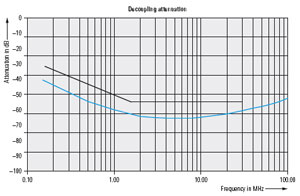

去耦合衰減
|
典型去耦合衰減—AE端口和接收機端口之間，EUT端口短路；頻率范圍150kHz～30MHz. 抗擾測量達80MHz.
|
|
