開關使用的越頻繁,電子設備報廢的也越快——開關反彈的數據監測
介紹：幾乎所有的機械在開關過程中會產生一些“反彈”現象，也就是說，每次的切換，他們實際上已經打開和關閉了很多次觸點，然后才落實到新的位置。對于正常的開關，它可以持續從少到幾毫秒到長達50ms。只有質量非常高的開關才產生很少或沒有彈跳。
日常中如果您只是打開電燈，這沒有什么大影響，但如果您正在使用精密的邏輯設備，所有的額外的反彈都可能會對儀器造成嚴重破壞。例如，如果每次按下一個按鈕增加一個計數器，但你實際上添加的卻不止一個。去彈跳開關的一種方法是使用RC網絡來減緩事件的上升沿或下降沿。
實際考慮：盡管開關存在反彈，但是每個人操作開關的次數是有限。所以各種去抖動方法都是實用的，前提是去抖動方法不能需要太長時間。這里只需要使用DrDAQ數據記錄器結合pc機及相關軟件，就可以測量機械開關改變狀態時發生的噪聲。這個實驗要測量開關需要的時間量，并顯示一種減少跳動的方法。
所需設備：安裝了PicoScope的PC，一個DrDAQ數據記錄器（或基于PC的示波器）、各種開關、幾種尺寸的電阻和電容、9V電池、原型板、合適的導線和連接器。

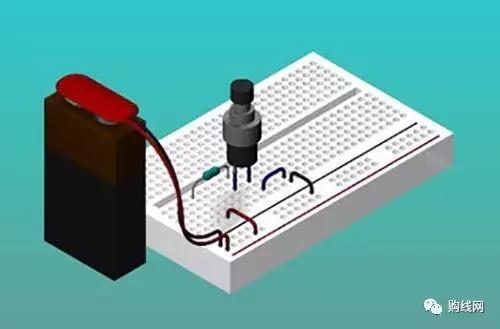

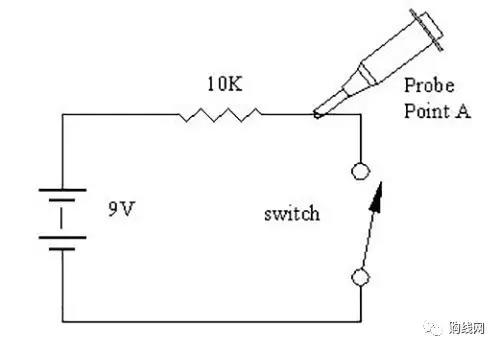

實驗設置：按照電路圖所示連接電池，電阻和開關。將探頭連接到點A。PicoScope軟件應設置為采樣1ms/div，±10V，DC。觸發重復，ChA，以大約6000mV下降，-10％的預觸發。
進行實驗：

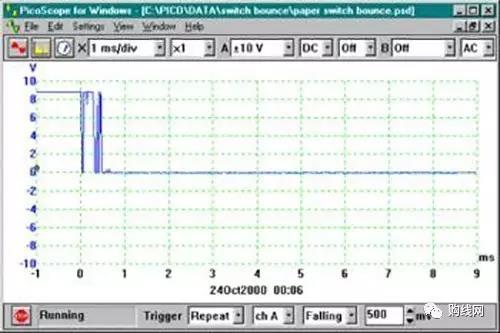

A部分：多次啟動開關，測量“反彈區域”的長度。再連接其他開關，并測量其上的反彈長度。并嘗試測試不同的具有廣泛特性的開關。如：大開關、小開關和按鈕，當您按下它們時，使其產生一個微小的“點擊”。同時每個開關都要記錄一個表格中的主要特征以及反彈區域的長度。

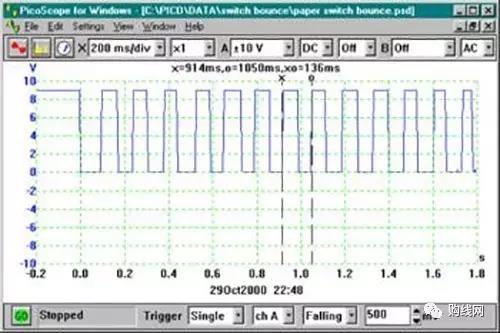

B部分：更改PicoScope的設定，使其以200ms/div進行采樣。并將觸發器改成單個。用最容易啟動的開關，在錄制范圍內多次 “正常”按下它。查看軌跡，找到彼此最接近的兩個上升或下降沿再使用光標測量這兩個上升沿或下降沿之間的距離。如果開關的質量不太好，反彈就可能干擾這部分。

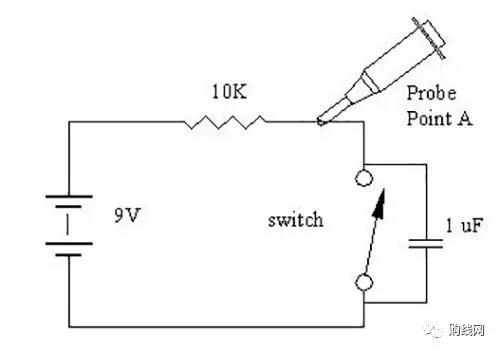

停止開關，使用其中一個彈跳小于1ms持續時間的開關，在所示位置向電路添加1μF。PicoScope軟件應該按照上面的A部分進行設置。

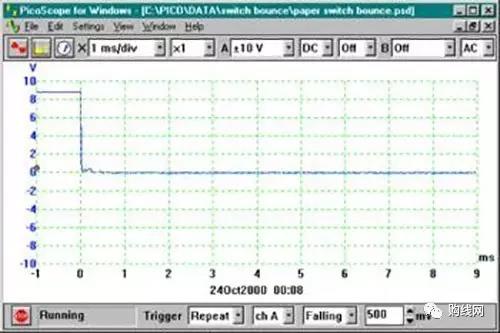

C部分：按照A部分的方式捕獲按下開關按鈕產生的現象，此時應該會有很大的改進。在實際上只有一個下降沿，也許還有一些更小的“顛簸”里的反彈當中。解釋?zhuān)河酶『透蟮碾娙萜鬟M(jìn)行實驗，看看凸塊是否變得更高或更短。將范圍觸發器更改為Rising，并查看釋放開關產生的跟蹤（或?qū)r(shí)基設置為較長的時間并捕獲同一屏幕上的按下和釋放）。
問題和結果的討論：
1.您是否注意到開關的大小與其開關反彈的長度之間的聯系？
2.玩電子游戲的時間與您可以按開關的速度有關嗎？
3.您認為電容器的最佳尺寸和電路中使用的電阻值之間有聯系嗎？
4.如果使用非常大的電容器會發生什么？
5.討論開關可以“反彈”的其他方式。
