示波器觸發測量捕捉干擾

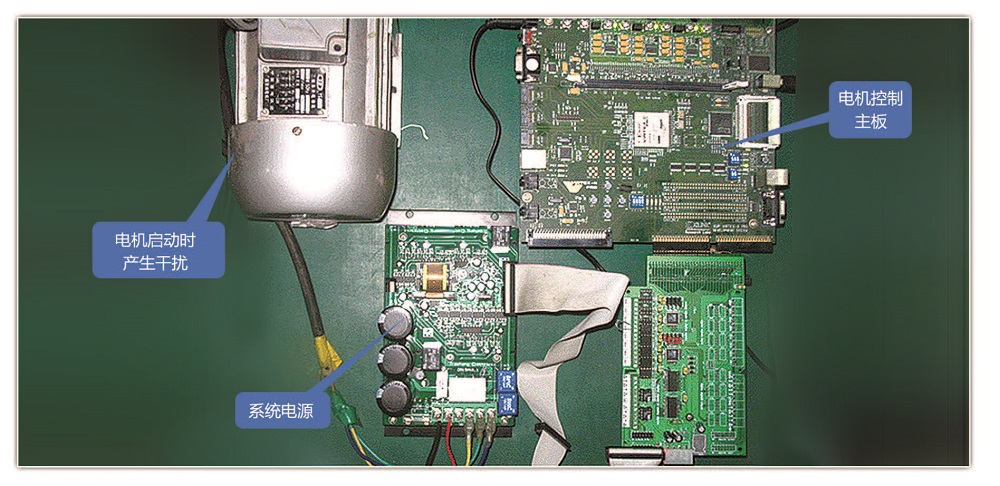

　　電機控制系統在啟動時，經常會發生控制板死機等異常現象，現場情況如下圖所示。為了找出問題原因，使用MI1062對該電機系統的啟動和運行過程進行分析。本案例將著重分析控制板電源在電機啟動過程中的干擾情況。

　　1、測量前示波器配置

　　測試前示波器配置啟用MI1062的示波器通道1，通過“自動量程”功能配置好示波器的水平和垂直系統，設置好信號的觸發參數，主要包括觸發模式、觸發電壓、觸發邊沿等。

　　2、干擾信號測量

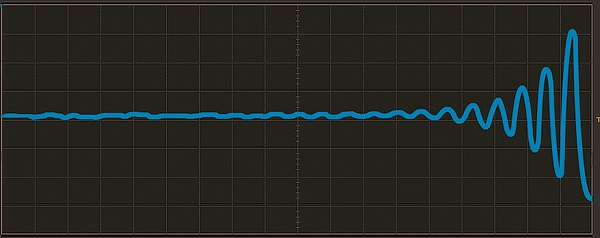

　　下圖是MI1062示波器基于觸發功能，記錄設備電源在啟動過程中的波形。發現主板電源在啟動過程中受到了嚴重的沖擊干擾，致使控制器外部引腳受到干擾，出現死機等現象，長期受到這樣的沖擊將會導致器件損壞。

　　3、解決方案

　　電機啟動時的干擾主要是電刷和換向器之間的火花放電。消除干擾方法有多種，建議使用濾波器、并聯大容量電容或者使用隔離電源改善主板供電。
