什么是接地導通電阻測試儀？

　　另一類具有獨特挑戰性的安全測試儀是接地導通電阻測試儀。電氣技師和電子制造工程師用接地導通電阻測試儀驗證電器和消費產品（由交流電壓供電）上的裸露金屬是否適當地連接到了其機殼底座。當電器內部發生故障電流時，如果電器沒有適當地連接到已接地的機殼底座，就存在潛在的電擊危險。

　　按照認證機構的規定，例如歐盟的CE認證、美國和加拿大的UL認證，電氣產品制造商應該使用接地導通電阻測試儀來驗證其性能。若未經CE、CSA或UL認證標識，產品不允許在相應的國家進行銷售。除了制造過程中的強制接地連接測試外，在有些國家（一般是采用220V~240V電源的國家），按照國家電氣測試規范的要求，還需要每年進行測試。電器的年度測試是確保人員安全的又一措施。

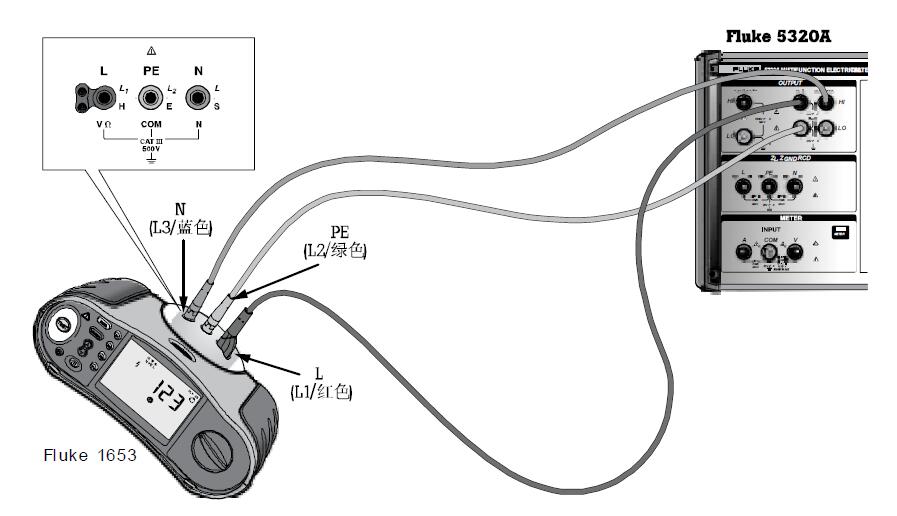

　　圖. 利用校準器測試一款三極法接地電阻測試儀

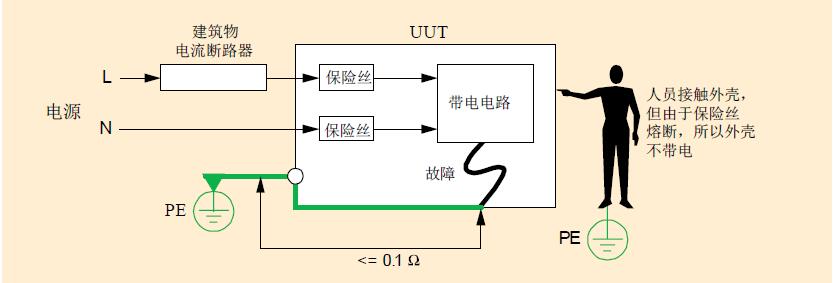

　　上圖所示為某類電器中保護裝置的一個簡圖。下圖所示的電器具有多級保護措施，包括（1）保險絲、（2）帶電電路和金屬外殼之間的絕緣、（3）接地的金屬外殼。如果由于內部絕緣缺陷而產生故障電流，金屬外殼和接地之間的電阻應該小于0.1Ω，以確保保險絲會熔斷，保證操作人員的安全。

　　圖. 電器的電流故障保護。

　　接地導通電阻測試儀通過向電器外殼及接地連接點提供1A～30A的激勵來模擬一種故障條件。接地連接測試儀也采用歐姆定律的原理。它們測量保護接地線和金屬外殼上測試點之間的電壓降，利用已知的電壓降和施加的電流來計算最終的電阻測量值。

　　設計接地導通電阻測試儀校準器的難點是提供能夠承受30A～40A大電流的低值大功率電阻器。由于30A電流將需要非常多的大電流繼電器，不適合安裝在校準器內部，所以不能采用分立電阻器矩陣的方法。設計人員在仔細研究接地連接測試儀的校準程序后，用有16個能夠覆蓋25mΩ～1.8kΩ范圍的分立電阻器能滿足了這一需求。這些電阻器的最佳不確定度為5mΩ。
