交流電流鉗原理圖解
原理：

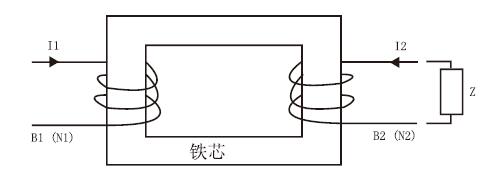

交流電流鉗可看做是電流互感器的衍生應用。其中互感器的工作原理是將兩個線圈繞在一個鐵芯兩側(圖1所示)。當電流I1穿過線圈C1時，線圈C2產生電流I2。線圈匝數和電流關系是：N1*I1=N2*I2。其中N1和N2表示線圈匝數。
所以I2=N1*I1/N2或者I1=N2*I2/N1
電流鉗的原理也是這樣(圖2所示)，將B2線圈安裝在鉸接在一起的磁性材料“鐵芯”上，然后鉗在電流I1的導體上。這時鉗住的所測導線就相當于電流互感器的一次線圈B1，鉗在導體上的線圈B2會得到感應二次電流：
I2(電流鉗輸出)=N1/N2*I1，其中N1=1，公式也可寫作：I2=I1/N2(電流鉗線圈匝數)。由于測量電流過大難以被表計承受，又不可能將測量回路開斷，通常I1的測量結果很難直接、簡便的得到。為提供有效的輸出，會在電流鉗本身纏繞一定數量的線圈。
如果N2是1000匝，那么變比是1000:1，或者表達為1mA/A(每1mA電流代表1A測量電流)。除此之外，還有500:5,2000:2,3000:1,3000:5等可供選擇。
電流鉗與萬用表經常搭配在一起使用，1000:1的電流鉗(型號為：C100)輸出1mA/A的測量值，經過電流鉗的電流將會按照一定的比例輸出。
電流鉗接入數字萬用表，設定好交流量程控制輸出。此時測量電流大小為萬用表示數乘以變比。(例如：萬用表上讀取到150mA的數值表示有150mA*1000=150A在被測導體上流過)。
此外，電流鉗也可以與有輸入阻抗要求的設備配合使用測量電流。(圖3所示)

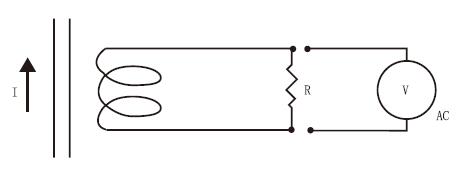

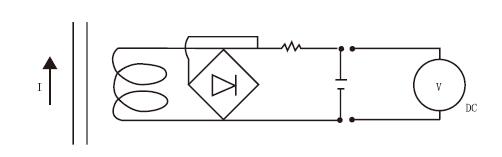

電流鉗還可以輸出交/直流電壓，以適應僅會響應電壓范圍的儀器(如記錄儀、示波器等)的電流測量要求。(如圖所示)
可以通過調節電流鉗里的輸出來獲得電壓(例如:Y4N,MINI09等)，輸出電壓與測量電流成比例。
