介紹電源測量：使用4000系列數字熒光示波器

　　引言

　　在過去一個世紀中，對電能的需求正以指數級提高。這使人們更加看重日常電子設備及高級電子和通信系統中使用的電源的性能和效率。電源是把電能從一臺設備轉換到另一臺設備的元件、子系統或系統。從個人電腦到工業機械，電子設備的正常運轉離不開電源的性能和可靠性。

　　電源分成許多不同的類型和規格，包括傳統線性電源到高效的開關電源。所有這些電源都面臨著復雜的動態工作環境。設備負載和需求在不同時間之間可能會大幅度變化。即使是“日常的”開關電源也必須能夠承受突然出現的遠遠超過平均工作電流的峰值電流。

　　此外，必須檢定電源的功率電平、輸出純度和到電源線的諧波反饋，以滿足國家和地區電源質量標準。從歷史上看，這些測量類型意味著使用數字萬用表進行靜態電流和電壓測量，然后在計算器或PC上進行麻煩的計算。今天，大多數工程師正轉向示波器，作為首選的電源測量平臺。本應用指南將重點介紹怎樣使用示波器進行基本電源測量。

　　準備電源測量

　　對習慣使用示波器進行高帶寬測量的工程師來說，電源測量頻率相對較低，似乎非常簡單。事實上，電源測量也有很多高速電路設計人員從未見過的一系列挑戰。經過開關設備的電壓可能會非常大，而且是“浮動的”，即沒有參考接地。信號的脈寬、周期、頻率和占空比會變化，必須如實地捕獲波形，分析其不理想特點。

　　對示波器的要求非?？量?。當然，示波器必須有基本帶寬和采樣率，處理SMPS內部的開關頻率。電源測量要求至少兩條通道，一條用于電壓測量，一條用于電流測量。提高電源測量簡便程度和可靠性的工具也同樣非常重要。下面是部分考慮因素：

　　是否提供安全精確的電壓和電流探測解決方案？

　　是否有一種快速方式，調節探頭的不同延遲？

　　是否有使探頭偏置達到最小的有效流程？

　　儀器能否配備充足的記錄長度，以高分辨率捕獲很長的工頻波形？

　　這些特點為有效執行電源設計測量奠定了基礎。

　　安全準確地探測電壓波形和電流波形

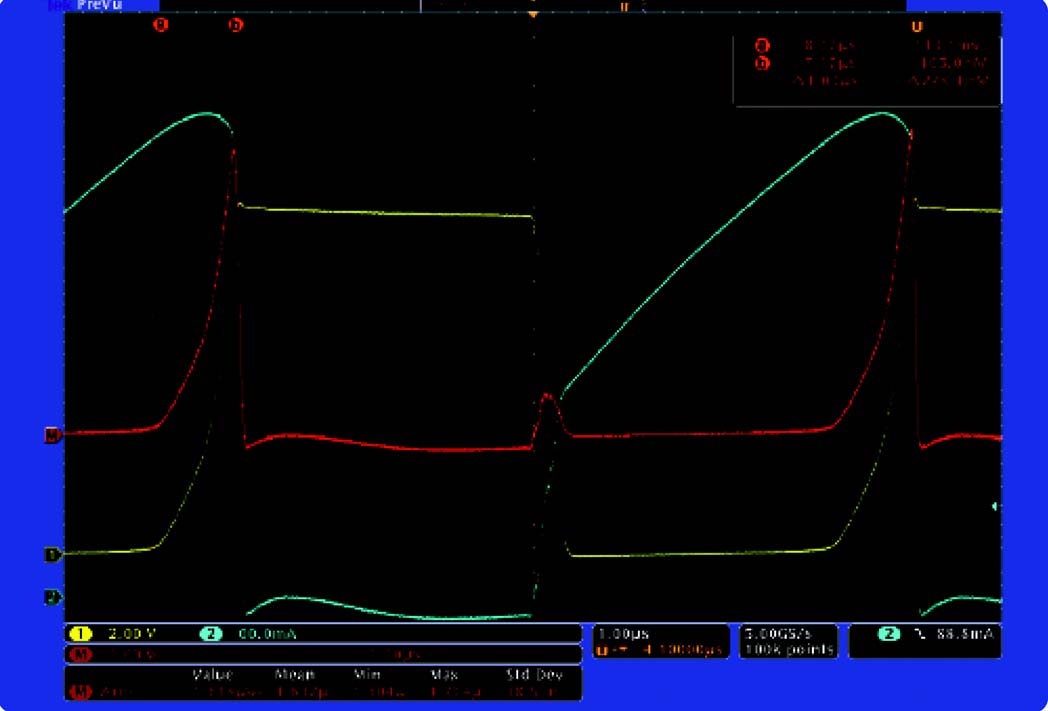

　　在使用數字示波器進行電源測量時，必需測量設備中的電壓及電流。這一任務要求使用兩只不同的探頭：一只電壓探頭 (通常是高壓差分探頭)，一只電流探頭。圖1顯示了開關式電源 (SMPS)中的典型測量方案。在范圍在幾kHz 到幾MHz 的時鐘驅動下，金屬氧化物場效應晶體管(MOSFET)控制著電流。

　　測量經過MOSFET 的電流相對簡單，可以使用許多不同的泰克霍爾效應電流探頭完成，如TCP0030。而測量電壓則會面臨更多的問題。MOSFET 沒有連接到交流電源接地或電路輸出接地上。因此，不可能使用示波器進行接地參考電壓測量，因為把探頭的地線連接到任何MOSFET端子上都會使通過示波器接地的電路短路。

　　進行差分測量是測量MOSFET 電壓的最佳方式。在差分測量中，可以測量漏極到源極電壓( V D S ) ，即MOSFET 漏極和源極端子中的電壓。VDS 可以位于幾十伏到幾百伏電壓的頂部，具體視電源的范圍而定。
