通過可編程電源組成的各類測試系統

　　通過可編程電源可組成以下幾種測試系統：

　    　■ 音響功放測試系統                     　　■ 鎮流器、LED驅動電源老化系統

　　    ■ 點鈔機主控板測試系統       　　       ■ 變頻器控制板、驅動板測試系統

　　    ■ LED驅動電源功能測試系統　　        ■ 電焊機控制板、電源板功能測試系統

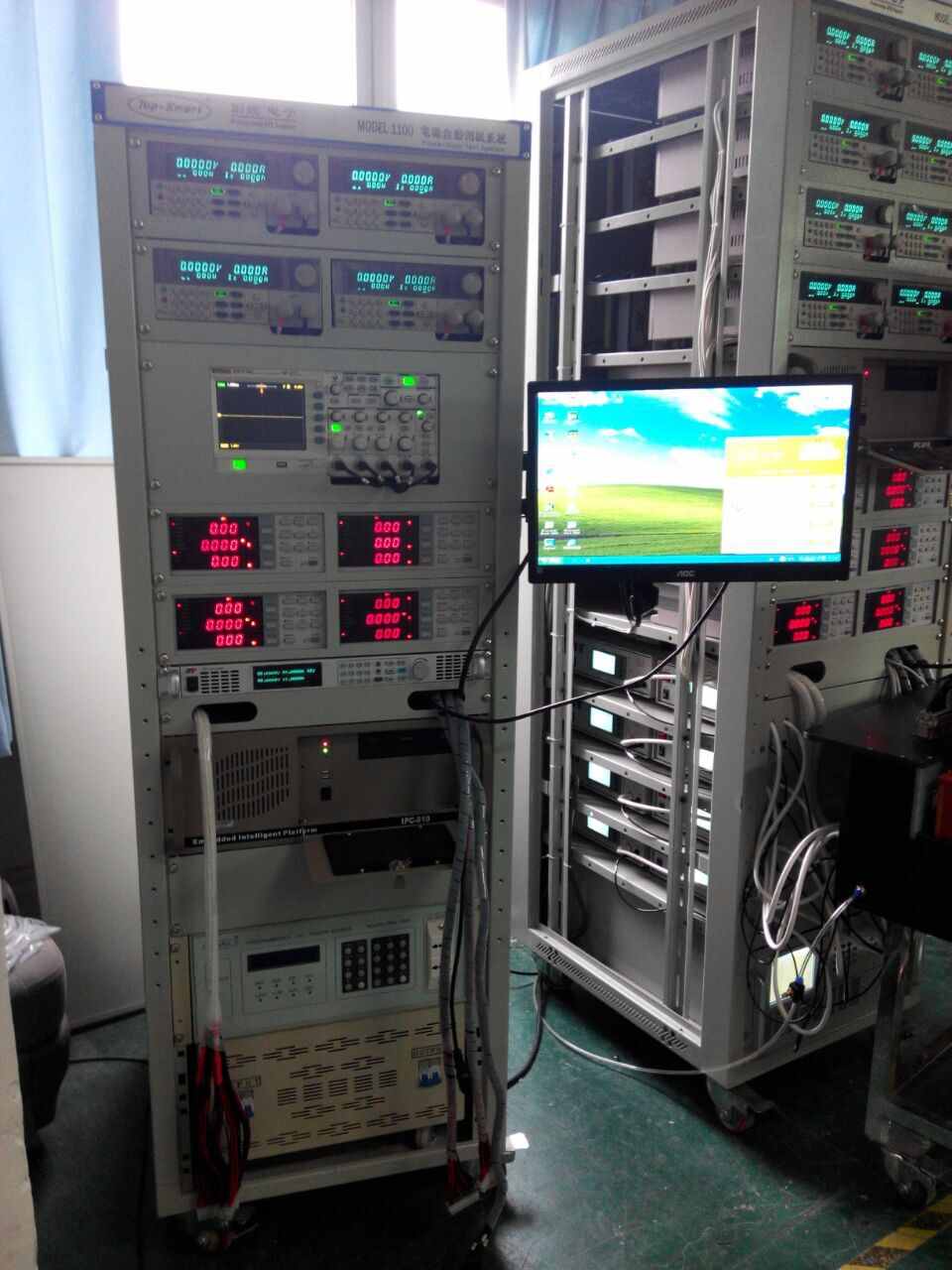

　　1 . UPS電源測試系統

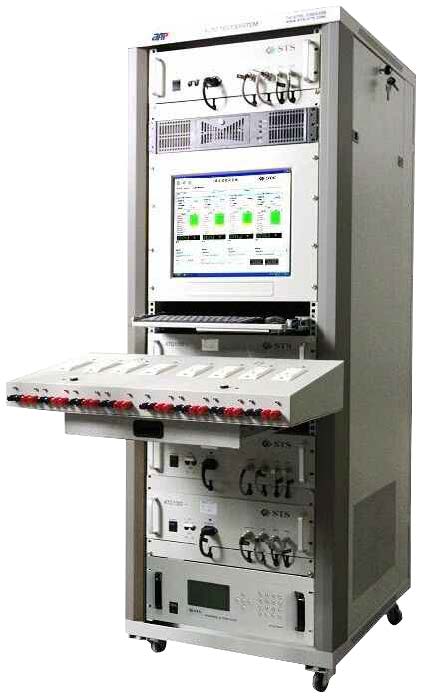

　　2 .電源測試系統

■ 適配器　                      　■ PC電源 　    　■ 充電器　                      　■ 逆變電源 　　    ■ LED電源　                       ■ 通信電源

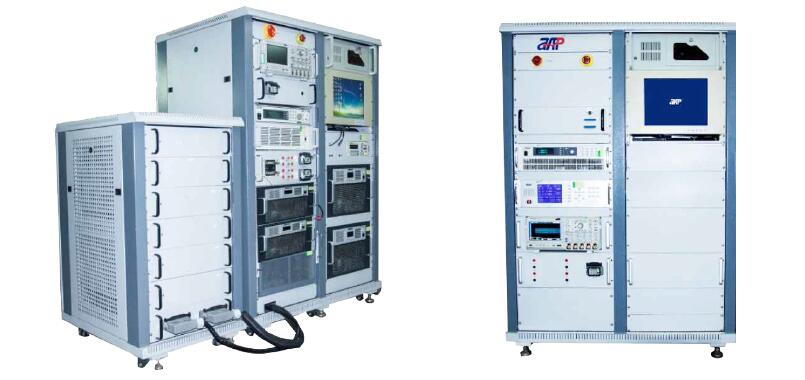

　　DC-DC充電器/模塊測試系統，整個系統需要用到直流電源、電子負載、功率計、示波器等，通過通訊接口連接至工控機，運用上位機軟件實現自動化測試；可編程直流電源在系統中提供待測D C -DC充電器/模塊直流供電，在完成對待測產品的供電后才能測試各項數據，同時精確測試DC-DC充電器/模塊的輸入輸出電壓、電流；還能測試瞬時電壓值、上升/下降波形、定電壓模式下的電流測量等。

　　適配器測試系統，整個系統需要用到可編程直流電源、交流電源、電子負載、功率計、示波器等，通過通訊接口連接至工控機，運用上位機軟件實現自動化測試；可編程直流電源在系統中精確測試適配器輸出的電壓、電流；還能測試瞬時電壓值、上升/下降波形、定電壓模式下的電流測量等。

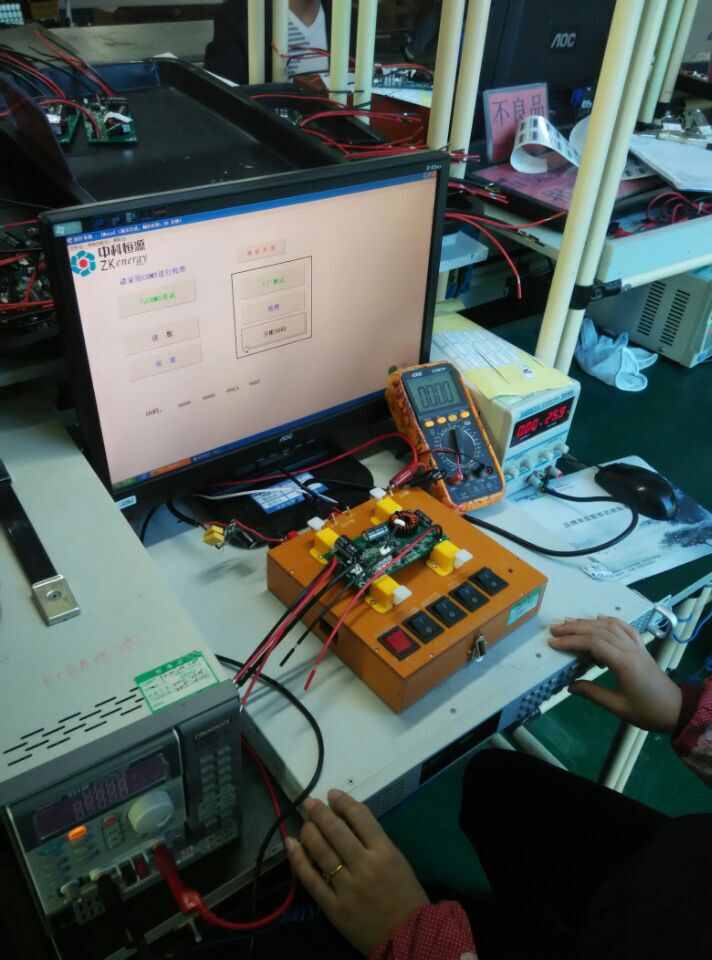

　　3 . PCBA測試

　　使用SP75VDC1500W可編程直流電源，通過治具，配合操作軟件，測試PCB板各點之間的電參數；

　　客戶用于產線測試，需求用到5V/0.5A、10.7V/0.5A、28V/6A、30V/0.5A、36V/6A、48V/15A共6組輸出，要求能快速切換到需要的電壓電流，從而提高產線效率和方便操作員使用；

　　對此，使用可編程電源的快速調用功能，讓操作員能實現一鍵輸出一組需要的電壓、電流。

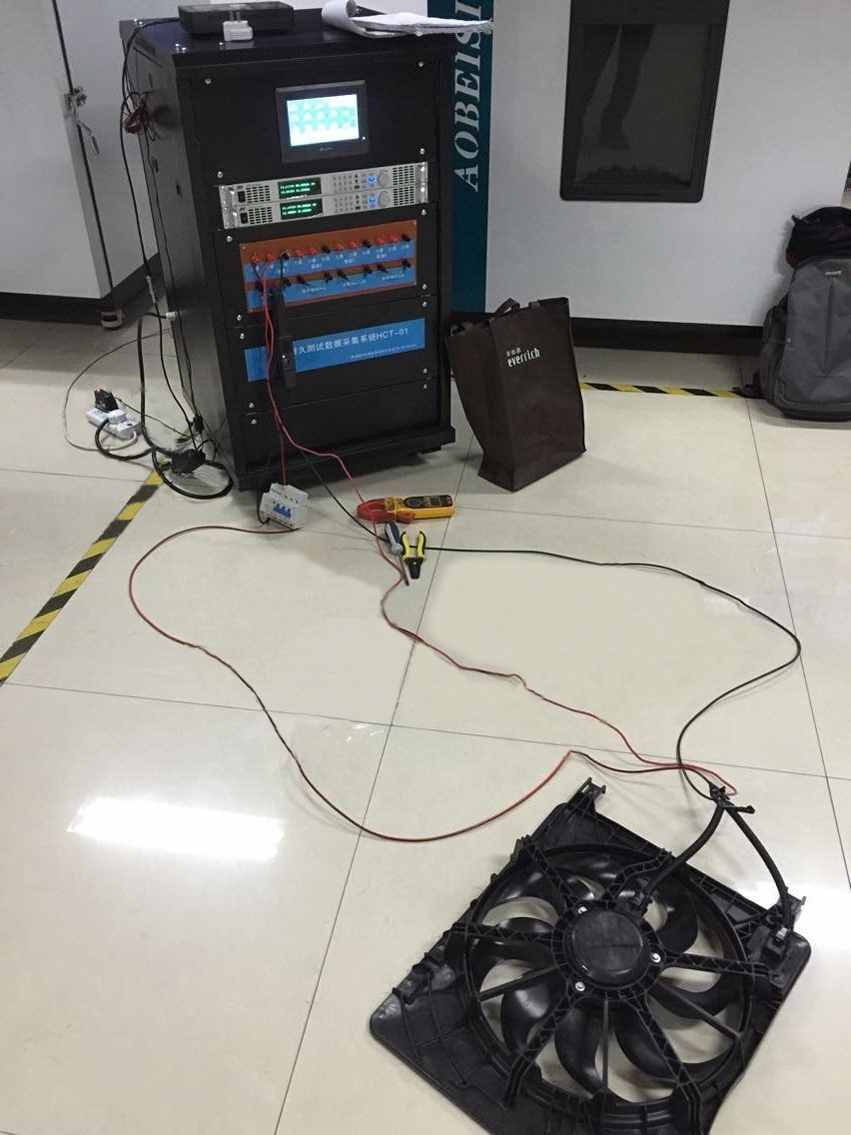

　　4 .直流風扇測試系統

　　使用SP32VDC1000W可編程直流電源，用于直流風扇測試系統；

　　可編程直流電源在系統中，提供待測直流風扇供電。

　　5 .多媒體測試系統
