OI-ES系列電磁屏蔽箱，讓測試更精確

　　電磁屏蔽箱是利用導電或者導磁材料制成的各種形狀的屏蔽體，將電磁能力限制在一定空間范圍內，用于抑制輻射干擾的金屬體。并對傳導和輻射進行處理，以實現給被測設備提供無干擾的測試環境的設備。

　　? 隔離外部基站信號、外部干擾信號。

　　? 隔離相鄰測試設備的干擾。

　　? 吸收箱內射頻信號，降低干擾。

　　? 降低人員的影響，測試更精確。

　　? 節省操作時間，提高工作效率。

　　許多人不了解電磁屏蔽的原理，認為只要用金屬做一個箱子，然后將箱子接地，就能夠起到電磁屏蔽的作用。在這種概念指導下的結果是失敗。因為，電磁屏蔽與屏蔽體接地與否并沒有關系。真正影響屏蔽體屏蔽效能的只有兩個因素：一個是整個屏蔽體表面必須是導電連續的，另一個是不能有直接穿透屏蔽體的導體。屏蔽體上有很多導電不連續點，最主要的一類是屏蔽體不同部分結合處形成的不導電縫隙。這些不導電的縫隙就產生了電磁泄漏，如同流體會從容器上的縫隙上泄漏一樣。解決這種泄漏的一個方法是在縫隙處填充導電彈性材料，消除不導電點。這就像在流體容器的縫隙處填充橡膠的道理一樣。這種彈性導電填充材料就是電磁密封襯墊。在許多文獻中將電磁屏蔽體比喻成液體密封容器，似乎只有當用導電彈性材料將縫隙密封到滴水不漏的程度才能夠防止電磁波泄漏。實際上這是不確切的。因為縫隙或孔洞是否會泄漏電磁波，取決于縫隙或孔洞相對于電磁波波長的尺寸。當波長遠大于開口尺寸時，并不會產生明顯的泄漏。

　　屏蔽概念：指模擬干擾源置于屏蔽箱外時，屏蔽箱置放前后的空間某點電場強度、磁場強度或功率之比再取對數（lgp1/p2），用dB表示。

　　當電磁波到達屏蔽體表面時，由于空氣與金屬的交界面上阻抗的不連續，對入射波產生的反射。這種反射不要求屏蔽材料必須有一定的厚度，只要求交界面上的不連續；b、未被表面反射掉而進入屏蔽體的能量，在體內向前傳播的過程中，被屏蔽材料所衰減。也就是所謂的吸收；c、在屏蔽體內尚未衰減掉的剩余能量，傳到材料的另一表面時，遇到金屬－空氣阻抗不連續的交界面，會形成再次反射，并重新返回屏蔽體內。這種反射在兩個金屬的交界面上可能有多次的反射。總之，電磁屏蔽體對電磁的衰減主要是基于電磁波的反射和電磁波的吸收。

　　屏蔽效能可用屏蔽系數或屏蔽衰減來表示。在空間防護區內，有屏蔽體存在時的場強（E0或H0）與無屏蔽體存在時的場強（E或H）的比值，即E0/H0或H0/H就稱為屏蔽系數。屏蔽系數愈小，說明屏蔽效果愈好。

　　屏蔽效果也可用屏蔽衰減來表示，屏蔽衰減代表干擾場強通過屏蔽體受到的衰減值。屏蔽衰減可由如下公式求得單位分貝（dB）。衰減值越大，屏蔽效果越好。

　　1、應用無線通信測試

　　2、EMC測試

　　3、耦合測試

　　4、RF功能測試

　　5、接收機靈敏度測試

　　6、發射機輻射功率測試

　　7、Bluetooth，DAB/DMB

　　8、手機、藍牙、無線路由器等設備，整機的或者芯片的測試

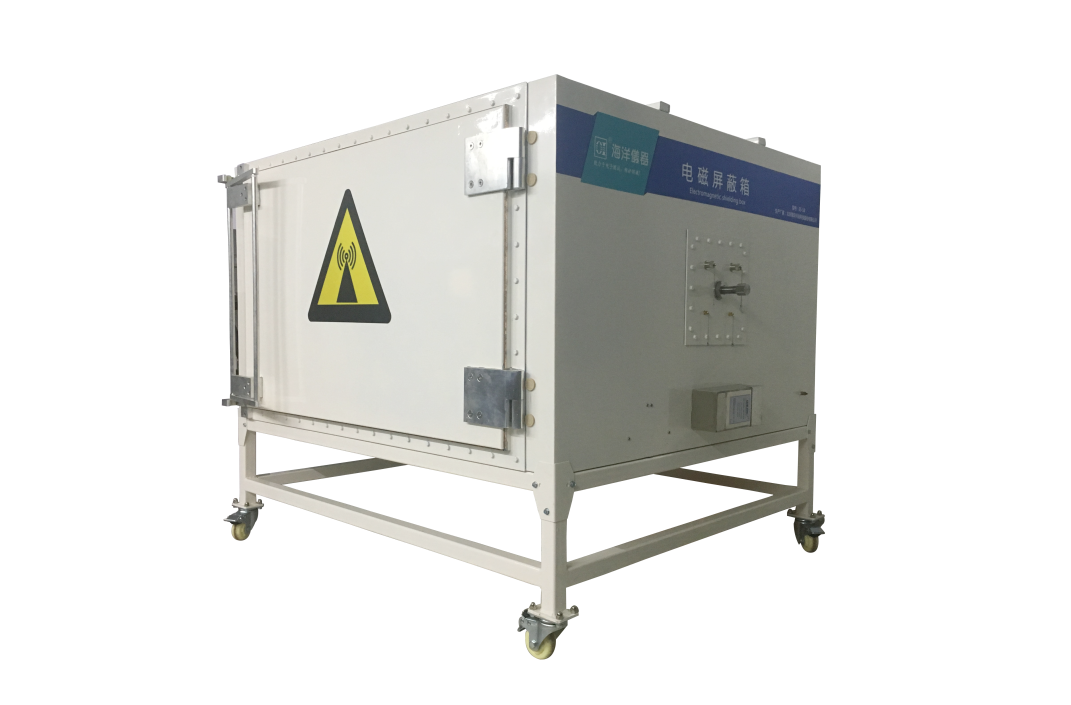

　　目前市場上的電磁屏蔽箱種類很多，如海洋儀器的OI-ES系列電磁屏蔽箱就是一款非常優秀的產品。

　　該系列電磁屏蔽箱采用3mm厚鋁板焊接而成，相比傳統的電磁屏蔽箱更輕便，更美觀。箱體底部的承重加強筋和萬向輪，可有效提高箱體承重水平，并能夠很方便的在測試現場移動。該屏蔽箱在10MHz～18GHz頻率范圍內可達到100dB的屏蔽效能，在同類產品中有著明顯的優勢。
