存儲記錄儀觸發功能有哪些？

　　觸發功能是存儲記錄儀的設置功能中很重要的一部分。進行高速瞬態記錄時，用人的手去進行開始/停止是不可能的，而更為復雜的類型的開始/停止利用此觸發功能則可以輕松完成。

　　以下介紹存儲記錄儀所具備的觸發功能的相關內容。

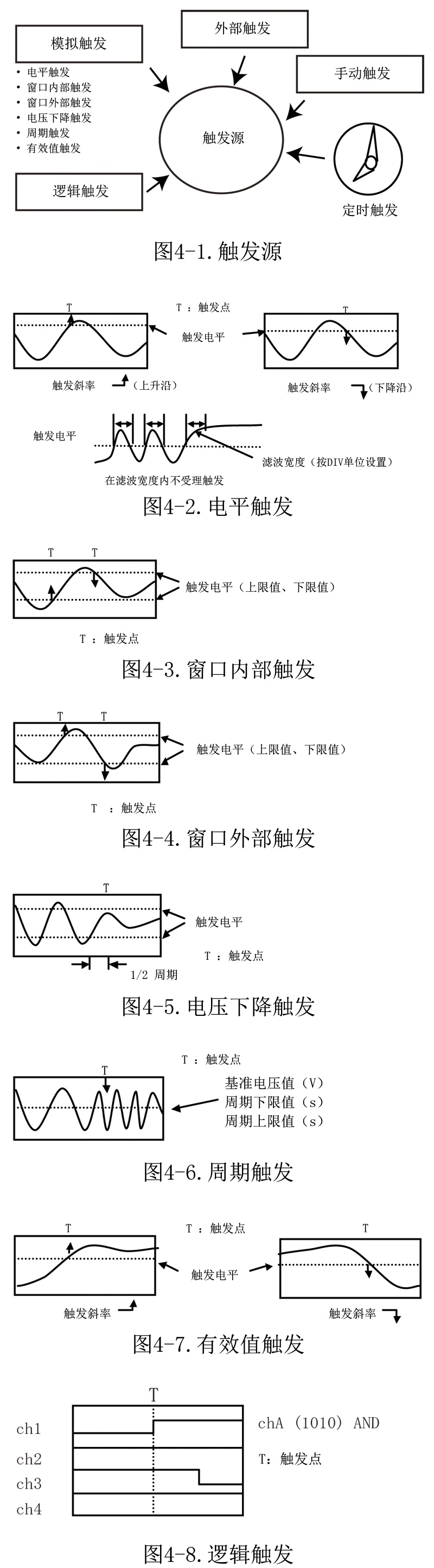

　　存儲記錄儀的觸發源類型如圖4-1所示。除了手動觸發以外，各觸發源之間按AND/OR來進行觸發。另外，模擬通道之間以及邏輯通道之間也分別可以各自按AND/OR的條件來進行觸發。

　　■電平觸發

　　輸入信號超過或低于所設觸發電平則觸發成立。

　　另外，為防止由干擾引起的誤觸發，可設置觸發濾波器。

　　■窗口內部觸發

　　輸入信號進入所設的上下限范圍時觸發成立。

　　■窗口外部觸發

　　輸入信號偏離所設的上下限范圍時觸發成立

　　■電壓下降觸發

　　工頻電源（50/60Hz）專用的觸發，可檢測瞬間電壓下降、瞬間掉電等。設置峰值（或有效值），輸入信號低于這個值時觸發成立。

　　■周期觸發

　　偏離所設時間寬度時觸發成立。可利用頻率變動等進行觸發。

　　■有效值觸發

　　可利用有效值電平進行觸發。

　　■邏輯觸發

　　通過邏輯輸入的邏輯類型進行觸發。

　　■定時觸發

　　在指定的開始時間以及停止時間內在每個指定的時間間隔進行觸發。

　　開始　　　'00-1-1 0:00

　　停止　　　'00-1-2 0:00

　　時間間隔 　1:00

　　■外部觸發

　　通過外部信號進行觸發。利用無電壓接點信號以及5–0V的信號進行觸發。另外，外部觸發有輸入和輸出2個，可通過連接另一臺存儲記錄儀進行輸出，同步進行觸發。

　　■手動觸發

　　通過按下操作部分的手動觸發鍵進行觸發。
