ZNL在射頻產品測量中的應用（一）
ZNL標準配置是一臺經濟型的矢量網絡分析儀，具有反射S參數測試，如阻抗、史密斯圓圖、反射系數、駐波比、返波損耗，也能夠測試傳輸S參數，如增益、損耗、群延遲等，傳輸S參數測量的動態范圍可以達到130dB（典型值），測量精度高、速度快。S參數測試包括反射S參數和傳輸S參數。ZNL體積小，重量輕，攜帶方便，耗電量小，節約能源。可以使用電池供電，用于外場測試。應用實例如下：
1、射頻模塊測試
射頻產品中常見的模塊包括濾波器、功率放大器、天線、低噪聲放大器、變頻器等。這些模塊端口的特性阻抗一般為50歐姆，如果模塊之間的阻抗不匹配，一部分信號被傳輸，另外一部分被反射，模塊之間端口阻抗偏離越多，反射越厲害，傳輸的信號就越少了，阻抗為0和無窮大時信號被全部反射，設計者總是希望反射越小越好。在硬件設計過程中測試每個模塊的S參數是進一步調整模塊的設計的重要依據。例如，在手機設計過程中，天線與匹配電路端口匹配良好與否直接關系著發射機和接收機的性能。手機天線連接頭是非常見的N接頭或SMA，測試時需要用一根轉接線連接到儀器測試端口，ZNL校準后具有端口自動延伸，能夠將校準面自動延伸到天線端口，消除轉接線帶來的測量誤差，直接反映手機天線的特性。
2、電路板診斷

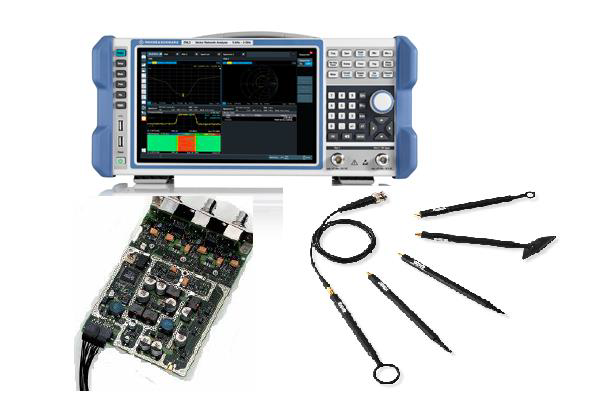

電路板的不同模塊之間、一個系統中不同電路板之間因為時鐘信號線等布線不合理往往會互相發生干擾，造成整個系統不穩定和性能下降。例如，GPS接收機的靈敏度非常高，電路板的雜散信號、時鐘信號的諧波有可能落在GPS的工作頻段，這個干擾信號會通過天線進入GPS接收機而影響靈敏度，天線擺在不同位置對靈敏度的影響程度還不一樣。因此，電路板診斷對射頻產品性能優化非常重要。如圖1，把ZNL當作一臺頻譜儀，射頻輸入端口配上羅德與施瓦茨的探頭HZ-15/HZ-16/HZ-17可以很清楚地定位強的雜散信號來自于電路板哪些區域甚至哪個芯片管腳。
圖1：電路板診斷
