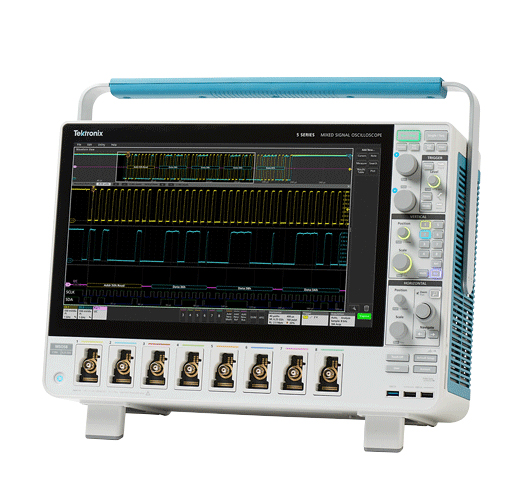

泰克5系MSO混合信號示波器，五大設計讓您的研究如虎添翼

　　隨著人工智能的發展和混合動力汽車的各種嵌入式系統正變得日趨復雜，開發工程師們對于測試測量解決方案有更多需求，對示波器的要求也不斷提高。為了高效地表征和調試這些更加復雜的系統，設計人員需要查看比過去數量更大、種類更多的復雜信號。同時，在有限的預算和緊張的項目周期下易用性和高效率變得至關重要。5系列MSO采用全新簡潔設計，成為市場上最靈活、功能最強大、最簡便易用的中檔示波器。5系列MSO秉承泰克的一貫創新風格，打破了示波器設計和配置的既定規則，更好地滿足日新月異的用戶要求，讓您的研究如虎添翼。

　　設計點一：FlexChannels-可依據連接的探頭類型，每個輸入可以配置成一條模擬通道或8條數字通道

　　當前大多數中檔示波器提供的模擬通道數量越來越沒法滿足復雜系統下的調試工作，一般來說工程師會通過同時運行兩臺示波器來解決這個問題，但是這很容易讓測試工作發生混亂，同時也提高了投入的成本。另外，在馬達控制和逆電器設計、汽車電子、電源設計和功率轉換分析也需要4條以上的模擬通道。此外，能夠把多個模擬輸入和數字輸入關聯起來，對全面同步了解當今更加復雜的嵌入式系統和物聯網系統中信號特點至關重要。

　　一直以來，示波器一直采用固定配置：用戶必須提前確定有多少條模擬通道，數字通道數量為零還是某個固定數量。某些示波器可以選擇在購買后增加數字通道，即使如此，數字通道數量仍是固定的，在測試需求變化時不能更改。在許多儀器中，模擬通道和數字通道以不同的采樣率采樣信號，使用不同的硬件觸發，存儲在不同大小的內存中，因此不可能進行精確比較。

　　與常規示波器不同，5系列MSO提供了4、6或8條FlexChannels，這是業內首臺可以重新配置輸入通道類型的示波器。在默認情況下，輸入是TekVPI+連接器，支持所有TekVPI模擬探頭，但在連接最新TLP058邏輯探頭時，輸入模擬通道轉換成8條數字通道。用戶可以根據需要增加多個邏輯探頭，實現8~64條數字通道同時采集。數字信號的采樣、觸發和存儲方式與模擬信號相同，大大簡化了精確比較的過程。

　　設計點二：大屏、觸摸，高級用戶界面

　　工程師偏好示波器上擁有大型顯示屏。5系列MSO提供了業內第一臺15.6英寸容性觸控高清(1920x1080px)顯示器。超大顯示器還配置了高級用戶界面，用戶可以直接通過顯示對象直接進入控件，而不必通過一層層菜單進入，因此操作速度更快、更直觀，并大大提高了波形及關聯信號查看的有效顯示。用戶還可以使用鼠標和傳統前面板控件操作示波器，進一步提高了靈活性。

　　除突破性的顯示器和用戶界面外，5系列MSO采用極具吸引力的現代化工業設計，采用全新色彩，提供了眾多實用的快捷功能。該儀器外觀緊湊，深不到8英寸，提供了堅固的把手、流線型直觀前面板，LED光圈指明選中的波形的觸發源，可調節支腳能夠實現更多的觀察角度，這些都改善了用戶體驗。

　　設計點三：12位ADC，業界領先的垂直分辨率，高分辨率模式下高達16位

　　如今的嵌入式設計要求測試設備本身噪聲更低，以便觀察越來越小的信號幅度，并能夠監測伴隨大信號的小信號。5系列MSO采用新一代前端放大器，與上一代示波器相比，噪聲降低了大約4.5dB。它還采用12位模數轉換器(ADC)和新型高解析度HighRes模式，提供了業界領先的垂直分辨率(高達16位)。低噪聲和高分辨率ADC相結合，提供了優異的有效位數(ENOB)性能。

　　設計點四：選配Windows操作系統，可拆卸的固態硬盤

　　當今市場上的示波器為專用示波器或以WindowsPC平臺為基礎的示波器，用戶可以在示波器上運行其他程序。這兩種方式各有優劣，許多實驗室同時擁有這兩種示波器，因此當用戶需要在不同測試平臺中切換時，就會產生問題。

　　全新5系列MSO解決了這個問題，它是業內第一臺既可以作為專用示波器，又能在開放的Windows配置下運行的示波器。用戶只需裝上或拆下裝有Windows許可/操作系統的固態硬盤，就可以在這兩種模式下簡便切換。在裝上固態硬盤時，儀器會啟動Windows。在拆下固態硬盤時，儀器作為專用示波器啟動。不管采用哪種配置，示波器的用戶界面操作方式完全相同。

　　設計點五：靈活的選項，可以現場升級

　　在測試需求變化時，所有5系列MSO可以購買或進行現場升級，如任意波形/函數發生器(AFG)、數字探頭、高達125M點的擴展記錄長度、額外的協議解碼支持、高達1GHz的帶寬。另外還可以通過海洋儀器服務中心升級到2GHz。所有示波器均標配三年保修。
