如何使用近場探頭測到接近遠場測試的數據

　　在標準的EMI（輻射發射）測試中，實驗室都是使用EMC自動測試軟件、EMI接收機和經過準確校準的接收天線等組成測試系統，在標準的3米法暗室或者10米法暗室中，進行3米或10米測試距離的測試，這稱為遠場測量。電磁場的特性主要由被測器件(EUT)與接收天線的距離決定。遠場輻射發射測量可以準確地告訴我們被測器件是否符合相應的EMC標準。

　　但是，遠場測試也有一些局限性。它無法告訴工程師，超標輻射發射問題到底是來自于USB、LAN之類的通信接口，還是來自殼體的縫隙，或來自連接的電纜乃至電源線。在這種情況下，我們通常只能使用頻譜分析儀和近場探頭，通過近場測試來定位這些發射源。近場測試是一種相對量測試，這意味著它需要把被測器件的測試結果與基準器件的測試結果進行比較，以預測被測器件通過一致性測試的可能性。需要注意的是，比較近場測試結果與EMI標準測試極限是沒有意義的。

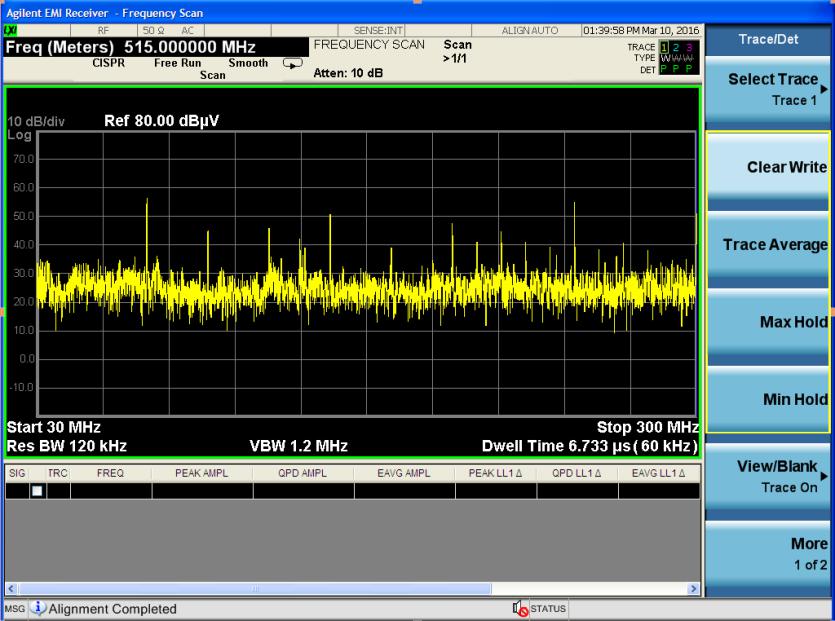

　　我們在日常的測試中經常遇到在標準測試中非常明顯的干擾頻率點及其倍頻信號，在使用進場探頭測試的時候回看不清，或者很難找到，我們也通過實驗驗證了這個問題，下圖是我們在3米法暗室中對某設備的測試結果：

　　在圖中我們可以清晰的看到干擾頻率點及其諧波，接下來我們以同樣的接收機設置，使用普通近場探頭對被測設備在相同的3米法暗室中進行了全方位的近場測試，測試結果如下圖：

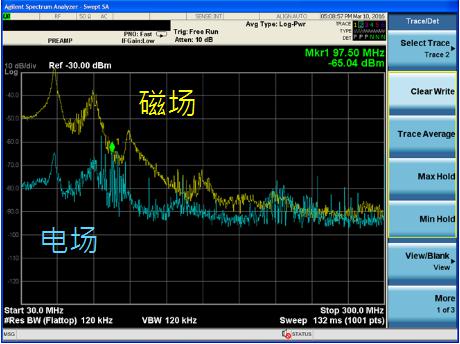

　　我們分別使用了磁場探頭和電場探頭進行了全方位測試，從測試數據中可以看出，兩種探頭的測試結果差異很大，且對比遠場測試數據可以發現，在遠場測試中很明顯的干擾頻點及其諧波在近場測試中很多都是無法看到的，那么這樣的問題會對我們進行輻射發射問題整改帶來很大的困擾。

　　針對以上問題，海洋儀器推出了新型的近場測試系統，該測試系統主要由EMC分析儀和新型近場探頭組組成，專門用于EMC診斷測試。

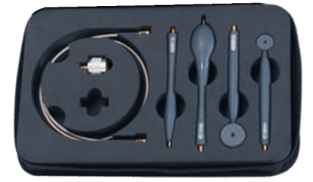

 EMC分析儀                    新型近場探頭組

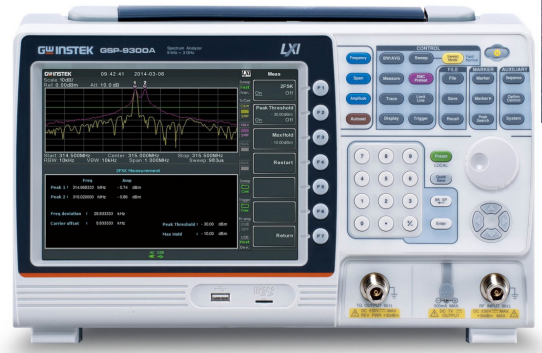

　　EMC分析儀主要技術指標如下：

　　頻率范圍:9kHz~3.25GHz

　　6dB電磁干擾濾波器200/9k/120kHz

　　準峰值/電磁干優平均值檢波器

　　內建預放大器

　　專屬電磁兼容性預測試功能

　　追縱源產生器(選配)USB/LAN/RS-232/GPIB(選配)

　　EMC分析儀內置了專用的EMC測試功能，如下圖所示：

　　1、專用的EMC測試套件提供了五組常用的電磁兼容功能，內置了標準頻率設定如

BandA:9k–150kHz 　　BandB:150k–30MHz 　　BandC:30M–300MHz 　　BandD:300M–1,000MHz 　　BandE:above1GHz 　　用戶也可自定義設置

　　2、內置了EN55022、FCCPart15等EMC標準的限制線等功能，這些測試配置和限制線都可以由用戶進行自定義設置。

　　3、可自定義天線系統/LISN校正系數。

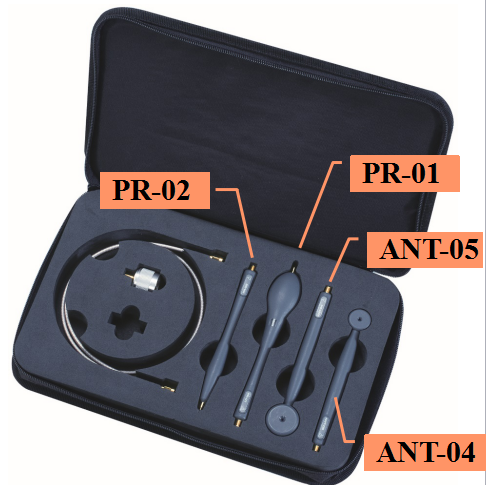

新型近場探頭組主要技術指標如下： 　　PR-01:交流電壓探頭*1 　　PR-02:接觸式探頭*1 　　ANT-04:近場感應探頭*1 　　ANT-05:近場感應探*1

更多詳細資料，請下載：固緯EMC測試設備推廣文章最新-01.pdf
