使用RTM3000和RTA4000示波器進行電源完整性測量

您的任務

　　測量電壓較小且容差要求日益苛刻的電源路徑上的電源噪聲和紋波，這對于示波器而言是一個挑戰。使用衰減比為10:1的標準500MHz無源探頭會產生額外的測量噪聲，導致過高的峰值電壓測量并掩蓋信號細節，具體如下所示。

　　衰減比為1:1的無源探頭噪聲更低，但帶寬限制約35MHz。該探頭會錯失電源路徑上可能存在的較高頻率信號，并可能導致過低的峰值電壓測量。

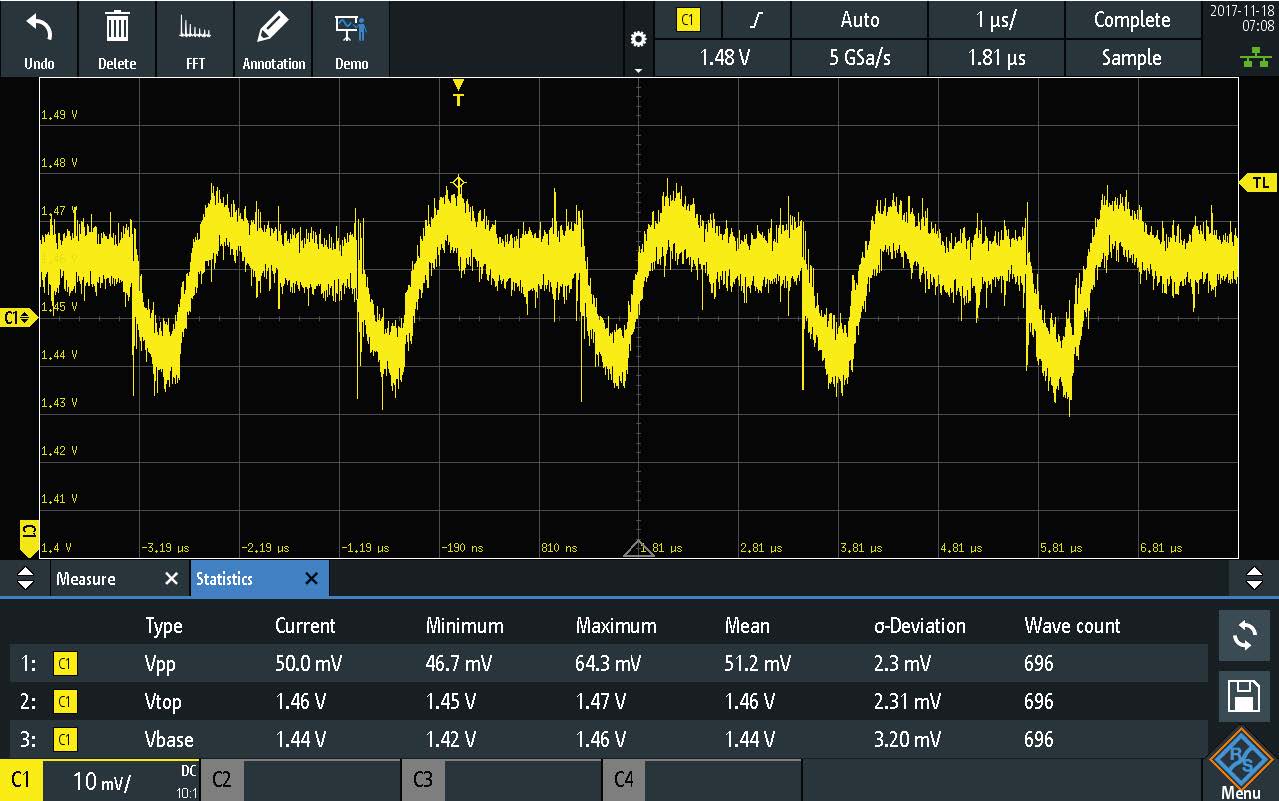

使用RT-ZP1010:1、500MHz無源探頭測量1.5V電源信號（50mV(Vpp)，噪聲會掩蓋信號細節）。

使用RT-ZP1010:1、500MHz無源探頭測量1.5V電源信號（50mV(Vpp)，噪聲會掩蓋信號細節）。

海洋儀器的解決方案

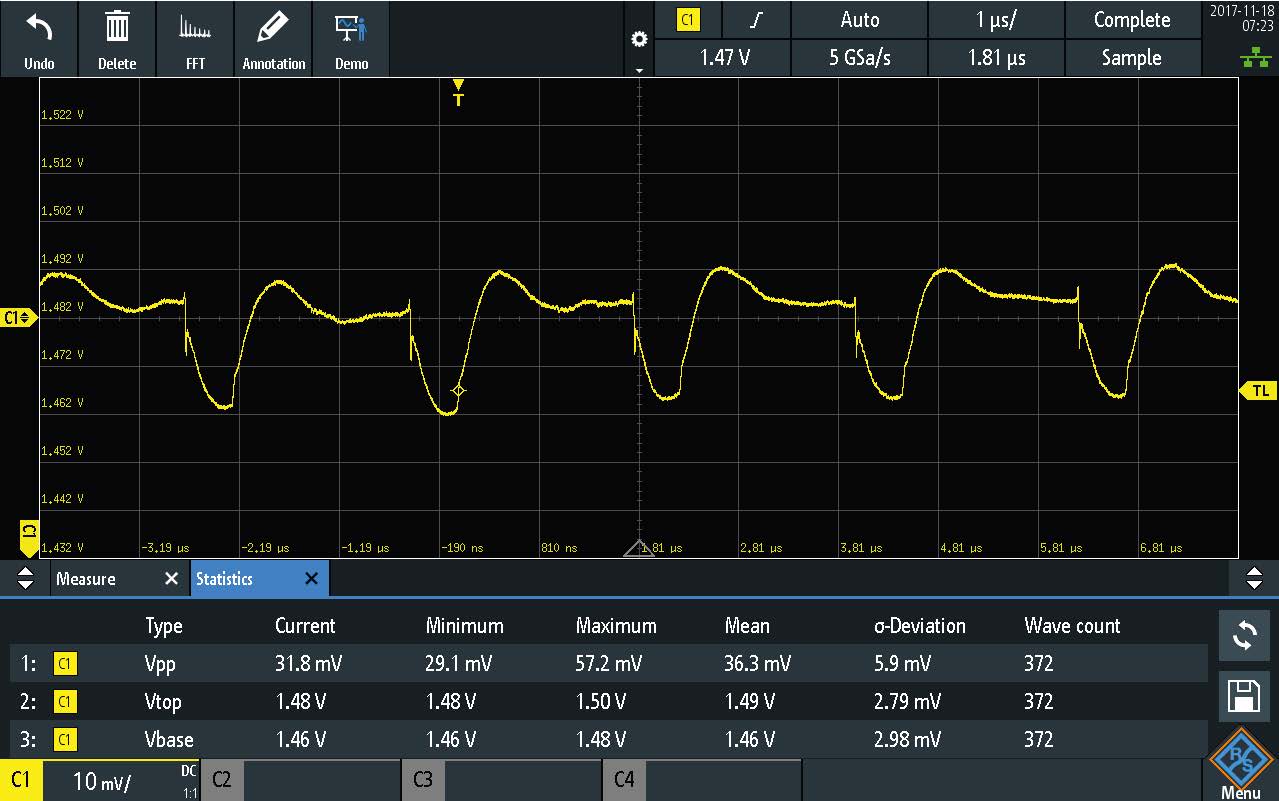

　　將低噪聲示波器和專為測量電源而開發的電源完整性探頭相結合，提供更加準確的測量解決方案。RT-ZPR20有源探頭的衰減比為1:1，并且具備極低噪聲和高帶寬，不會降低重要的信號幅度。

　　與RTA4000或RTM3000示波器搭配使用時，RT-ZPR20電源完整性探頭具備以下優點：

　　. 探頭的衰減比為1:1，系統噪聲最低可小于500μV（1GHz帶寬和10mV/div條件下）

　　. 探頭的內置偏置范圍為±60V，用戶可以居中并放大各種直流電源電壓信號，無需擔心示波器的內置偏置受限。偏置范圍可確保無需使用交流耦合或隔直器，不會阻礙查看直流電壓值和低頻偏移

　　. 高頻瞬態和耦合信號相互隔離。探頭的額定帶寬為2GHz。與RTA4000或RTM3000搭配使用時，整體帶寬由示波器帶寬決定

　　. 50kΩ直流輸入阻抗可最大程度地降低載荷，確保直流電壓值準確

　　. 集成式16位探頭電壓計可同時讀取每個電源信號的五位數直流電壓值

更多資料請下載：使用RTM3000和RTA4000示波器進行電源完整性測量.pdf
