示波器： 深存儲的重要性

具有深采集存儲的示波器具備哪兩種重要優點？

　　存儲深度等于每次采集時最大能夠存儲的樣本點數。存儲深度以點數(Mpoint)或樣本數(Msample)為單位。

　　最好使用具備深存儲的示波器。此類示波器具備兩大重要優點：

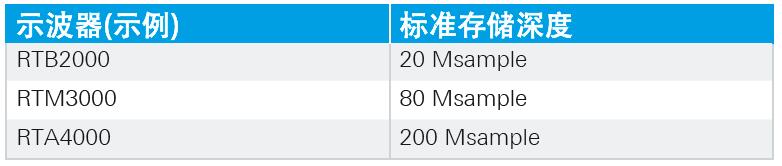

　　捕獲更長時間的信號

　　深采集存儲的一個明顯優點是能夠捕獲更長時間的信號。在事件原因和結果相隔較長時間的情況下，以及查看耗時較長的事件時，深存儲非常有用。在最大采樣率條件下，您的示波器能捕獲多長時間的信號？您可以使用以下公式進行計算：

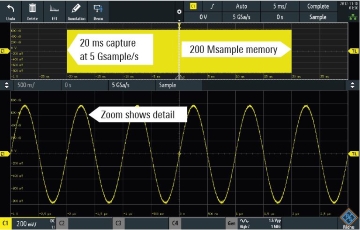

　　捕獲更長時間，同時保持最大帶寬

　　此類示波器的第二個優點通常會被忽視。請記住：

　　隨著示波器的采集時間增加，將需要使用更多存儲來盡量保持最大采樣率。隨著捕獲時間增加，示波器存儲將被占滿。因此，示波器會開始降低采樣率。捕獲時間增加一倍會導致采樣率降低二分之一。

　　示波器通常設計為具備最大采樣率，以匹配所需的最大模擬帶寬。采樣率降低之后，可能無法準確地重建信號。可能會出現混淆現象。

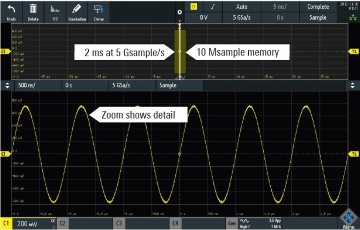

　　在10Msample存儲和5Gsample/s采樣率的條件下，示波器將捕獲2ms時間。

　　在200Msample存儲和5Gsample/s采樣率的條件下，示波器將捕獲40ms時間。

　　存儲越大，即表明示波器可在捕獲時間增加時維持最大采樣率。具備較低存儲的示波器必須盡快降低采樣率，因此會在較大的時基范圍內降低帶寬，而具備較深存儲的示波器則可以維持全帶寬。

深存儲是否存在缺點？

　　較大存儲會降低處理和更新率。這會降低示波器的響應速率，并增加每次采集間隔的停滯時間。如果具備較大深存儲，用戶可以自定義存儲深度限值。

分段存儲怎么樣？

　　示波器通常會包含一種模式，可將存儲劃分為較小分段。例如，羅德與施瓦茨示波器的歷史模式即包含分段存儲。用戶可以指定存儲應被劃分為幾個分段，每個分段均具備同等長度。當示波器觀察到第一個觸發事件時，會開始在采集存儲的第一個分段中存儲采樣點，直至第一個分段存儲滿。之后示波器會重新做好觸發準備，開始尋找下一個出現的觸發事件。當觸發事件發生時，示波器會在下一個存儲分段中存儲采樣點。示波器會不斷重復這一過程，直至所有存儲分段均存儲滿。

　　在捕獲停滯時間較長的突發信號時，分段模式尤其有用。許多串行總線和通信信號均屬于此類信號。通過分段存儲，示波器可以維持高采樣率，同時捕獲長達數秒、數小時或數天的信號。
