電壓測量時部分概念辨析

   電壓是電子測量中一個主要參數，很多情況下需要對它進行分析和判斷。最典型的是每個電工或任何對電感興趣的人，都會配一個試電筆，來感知是否有電壓存在。本文海洋儀器OItek根據多年經驗，選出幾個與電壓有關的概念進行簡單的辨析，以循讀者（討論010-62178811）：

一、非接觸電壓測量：即電壓感知功能（NCV：Non Contact Voltage），指測試儀表不直接也接觸電線、電極等被測體接觸，通過感應就可以確認有無電壓存在。原理上根據電壓流過電纜、插座等設備時，電壓會相應產生電場，非接觸電壓測量產品根據傳感器感知該電場，進而確認AC電壓存在。例如OI7290感應式試電筆，可以感應40～600V的交流電壓，并且通過聲光提醒報警，特別適用在電纜、插座、熔斷器、開關、耐電盤等設備上，安全簡單地判斷它們是否帶電，進而可以尋找電纜斷線點。

二、峰值系數：電壓峰值與有效值的比值，表示電壓波形純度。如果波形純度好的正弦波，其峰值系數為1.414，否則表示電壓波形不純，存在失真。

三、真有效值測量（TRMS：True Root Mean Square）：在電壓波形不為純正弦波時，測試電壓用真有效值表（例如BM805）極其重要。尤其現代的電路，廣泛使用晶體管及變頻器控制等器件來節省能源設備，這樣與工頻頻率（正弦波50Hz）相比，與電壓波形相對應的電流波形中存在諧波失真現象。此時平均值表與真有效值表相比，30～40%以上的測試值會產生誤差。如果工頻頻率（正弦波50Hz）無失真產生時，理論上有效值與平均值表測試值一樣（見下圖）。

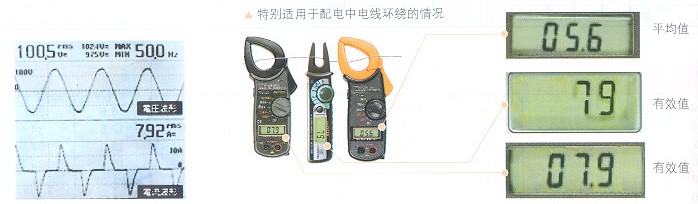

圖為測試晶閘管控制發動機負荷的實驗，真有效值表為7.9A，平均值表為6.5A
