LCR數字電橋的其它功能

　　一般地，LCR 數字電橋尚有其它功能，特別是隨著測量技術和微處理技術的飛速發展，LCR 數字電橋在不斷地給用戶發展各種新的性能和功能。準確靈活地使用這些功能，往往在測量時會起到事半功倍的效果。

　　1． 開路 OPEN/短路SHORT 清“0”

　　在第三節敘述了元件的分布參數是檢測元件必須考慮的問題，在測試時，測試夾具也存在許多分布參數，這些均會影響測試結果的準確性。解決此問題的方法便是進行開路OPEN/短路SHORT 清“0”。首先將測試夾具的分布參數看作一線形網絡，其存在的分布參數綜合為集中參數分析，分別為：

　　a）測試引線引起的參數，該參數使用短路清“0”消除；

　　b）測試端間的分布參數，該參數使用開路清“0”消除。圖5 表示了儀器測試端等效圖。

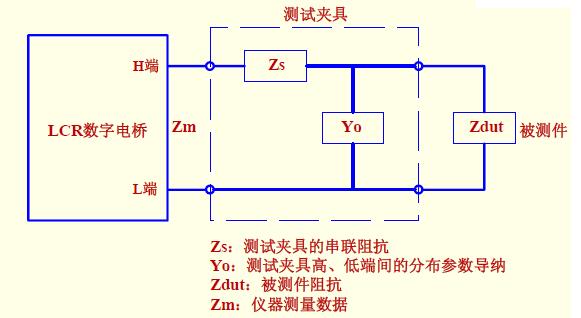

　　 圖5 測試端等效圖

　　2． 負載校準

　　負載校準是一種高級的儀器校準方法。可以使儀器在高于儀器原有準確度的基礎上測量元件，主要使用于下述兩種情況：a）當有更準確的元件并需對同規格元件進行更高準確度的測量；b）統一現場所有 LCR 數字電橋的測試數據。

　　3． 測試信號檢測

　　實際施加于被測件上的電平（電壓或電流）與儀器信號源阻抗有關，雖然儀器電平相同，若信號源阻抗不同，實際施加于被測件上的電平就不同。同OItek推薦的LCR數字電橋具有被測件電流、電壓監視功能。

　　4． 自動電平控制

　　根據三.2 的論述，對某些與信號電平相關性強的器件，保持施加恒定的測試信號電平（電壓或電流）是非常重要的。HM8118、LCR-8101G具備了電平的自動控制功能，這對相關性強的元件的測量是極為有用的。

　　5． 信號源輸出阻抗

　　傳統 LCR 電橋的信號源阻抗隨著量程的變化而變化的，這樣，不同的元件測量時的實際電平變化極大，這對某些器件的測量是不合理的。國際先進及認可的輸出阻抗方法為 100Ω如Agilent4284A、Agilent4980A、Agilent4263B 等。為兼顧與傳統儀器的一致性，市面上大多產品可由用戶鍵盤選擇輸出阻抗。

　　6． 列表掃描

　　鑒于元件對頻率、電平、直流偏置電壓、直流偏置電流的相關性。市面上多個品種儀器可對上述參數進行列表掃描。即對多點頻率（或電平、偏壓、偏流）掃描測量，并將測量值同時顯示，還可對測試值進行比較判別。

更多資料請下載：LCR阻抗測量基礎.pdf
