直接數字合成（DDS）信號發生器概述

　　DDS信號發生器逐漸成為主流信號發生器，該技術簡明易懂，同時具有穩定的頻率和較小的失真。如下顯示DDS的基本工作原理：

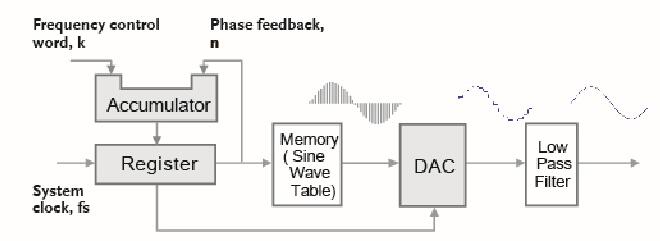

　　圖1 DDS結構圖

　　DDS結構圖如圖1所示。一組離散正玄波的數據存放在存儲器中。數據讀取后發送至ADC中，形成階梯狀正弦波。最后通過低筒濾波器產生純正的正弦波。

　　通過累加頻率控制字K讀取正弦波數據。整個過程如下所述：首先，將頻率控制字K加載到累加器中，按照存儲器中的地址n選擇第K個數據。同時地址n作為相位反饋與K進行累加。重復以上步驟，第2K、第3K，最終構成一個完整的正弦波。時基為系統時鐘fs。與傳統信號發生器相比，沒有正負電流源的切換，從而在正弦波峰值處不會出現尖峰脈沖噪聲。此外，頻率穩定度也比傳統信號發生器要好。

　　任意波形發生器是DDS信號發生器的衍生產品，在DDS結構中，正弦波信號數據位于存儲器中。如果波形信號按預計要求載入存儲器就構成任意波形發生器。

　　SFG-1000系列是根據DDS（直接數位合成技術）和FPGA芯片設計的具有高精確度和高穩定度輸出的函數信號發生器。SFG-1000系列3MHz的頻率范圍以及正弦波、方波、三角波和TTL輸出的特性為測試提供高品質保證。DDS技術為需要精確的信號源測量的使用者提供了合理的價格。
