用DrDAQ記錄儀采集和記錄心電圖電路信號

　　心電圖（ECG）是利用電子設備對心臟進行跳動周期進行電記錄的一項技術，并將此技術廣泛應用于對心臟疾病的研究。本文介紹了一種通過結合DrDAQ示波器/數據記錄儀來讀取和存儲心電圖的應用，當然也可以用PicoScope所有型號的示波器替代DrDAQ（DrDAQ既可以作為示波器，又可以作為數據記錄儀使用）。

　　作為開創心電描記法的先驅人物，英國生理學家Augustus D.Waller在1887年發表首份人類心電圖。但是在1911年Waller卻這樣說道，"我沒有想到心電圖能夠在醫療機構得到廣泛使用的任何理由，它最多就是利用來記錄那些十分罕見和異常的心臟跳動方式。"然而，僅僅過了13年，荷蘭生理學家Willem  Einthove將這種奇妙的生理現象轉換成為一個不可或缺的臨床記錄裝置并一直沿用到今天，也因此獲得了諾貝爾醫學獎。

工具/原料：

　　? DrDAQ數據記錄儀，Picolog軟件、AD624AD儀表放大器一個、電子元器件若干、配套線纜

方法/步驟：

　　? 心電圖/ECG如何測量？

　　心電圖（ECG）是從體表監測心臟跳動所產生的電活動變化。電流以離子方式流動刺激心肌纖維的收縮導致心臟的跳動。在1913年，Einthoven發面的弦線電流計首次投入臨床使用，由此使得心電圖成為一種十分具有價值且無擴散性的診斷工具。下面的結果是對弦線原始痕跡之一的再現。

　　弦線的記錄是用熟知的三導聯心電圖，在人體的三個點進行測量（"艾因特霍芬三角"-假設所選擇的三點連接為等邊三角形，而心臟為中心）L1和L2兩點之間的電勢差產生ECU波形，L3級的連接用來給人體和記錄設備生成一個公共地。建立ECG波形和在心臟的電事件之間的對應關系被稱為電學的逆問題：解決從人體表面上這些來源產生電位差所需要的電源。

　　? ECG應用的描述

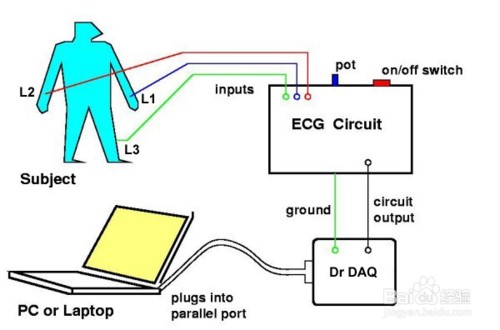

　　心電圖設備是基于Shawn Carlson于2000年6月在科學美國人雜志上刊登出來的一篇"Amateur Scientist"文章搭建出來的。該文章描述了一種用基于儀表放大器的方式來形成電路布局并實現ECG的測量。我們對電路進行適當修改如下如所示，然后通過DrDAQ數據采集設備將讀取的輸出信號導入到筆記本電腦中，并將這些信號有效地存儲起來，下面是對基本設置的說明：

　　? 實驗結果

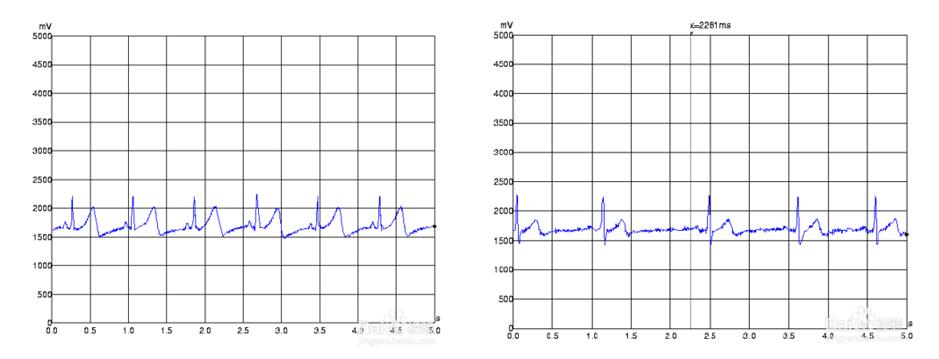

　　下面展示的樣本數據圖是通"Einthoven三角"ECG導聯法實現的：
