符合IEC62301和EN50564標準的待機功耗測量

　　目前，幾乎所有電子設備都有待機模式。大多數國家/地區對功耗的限制愈加嚴苛。因此，必須執行標準化功率測量。

　　您的任務

　　先進的電源電路會提供不同的操作模式，以適應實際負載情況，進而實現高效率。這會導致電流消耗波動劇烈、變化不定。執行功率測量時必須考慮這一點，并進行正確計算。

　　相關標準（IEC62301和EN50564）定義了測量實施與計算方法，包括所需準確度。但是，如要手動執行測量，這些方法則過于復雜與耗時。

　　測試與測量解決方案

　　HMC8015功率分析儀具備無縫采集和實時信號處理功能，可加快測量。精確測量可確保符合相應標準，即使是關鍵設計也同樣如此。

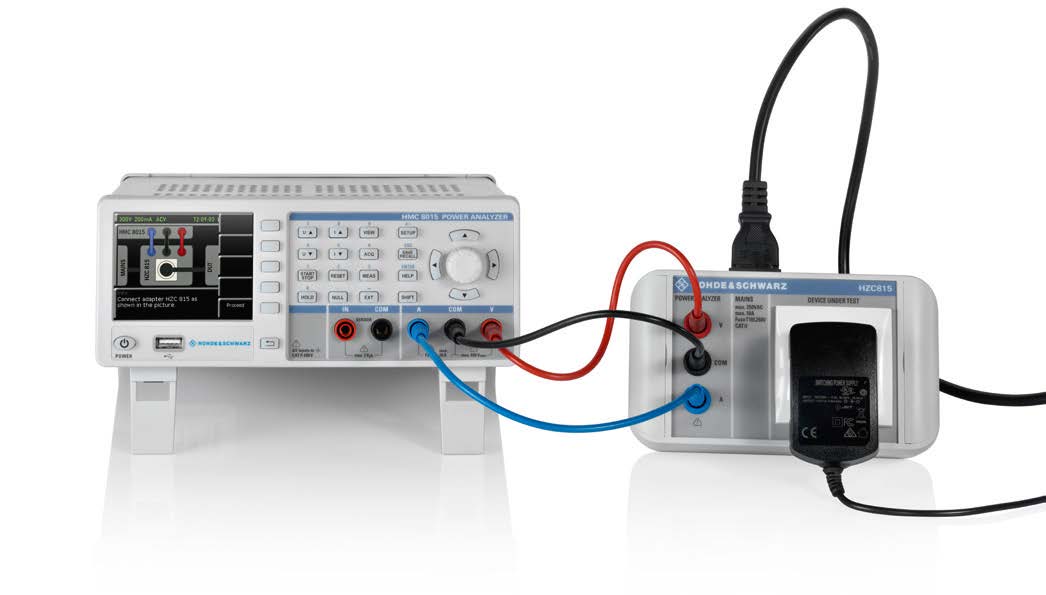

　　使用HZC815電源適配器選件，輕松、安全地將被測設備插入HMC8015。為此，可將隨適配器提供的電纜連接至儀器前面的插座。提供適用于不同國家/地區的適配器型號，確保可正確連接。

　　應用

　　裝置向導可確保準確操作

　　HMC8015裝置向導可指導用戶完成測量，并配置所需儀器參數。這可以最大限度地減少測量誤差，并確保快速獲取結果。測量流程為全自動化。用戶不必事先了解上述標準。

　　在測量過程中持續監測并顯示所有環境變量，例如電源電壓和電源質量。使用顏色標記偏差。

　　測量詳述

　　首先，根據向導說明連接被測設備，并選擇所需操作模式(1)。根據國家/地區選擇合適的電源電壓和頻率。對于特殊情況，也可以單獨設置這些數值(2)。

　　然后，根據設備的預期功耗設置電流范圍和峰值因子(3)。

　　最后，可將電流消耗類型設置為靜態、周期或可變（如已知）(4)。這可以加快測量。如果設置錯誤，HMC8015會檢測不同的電流行為，并正確進行測量。

　　在測量過程中，狀態顯示屏會清楚顯示所有測量值及其變化范圍(5)。

　　測試報告

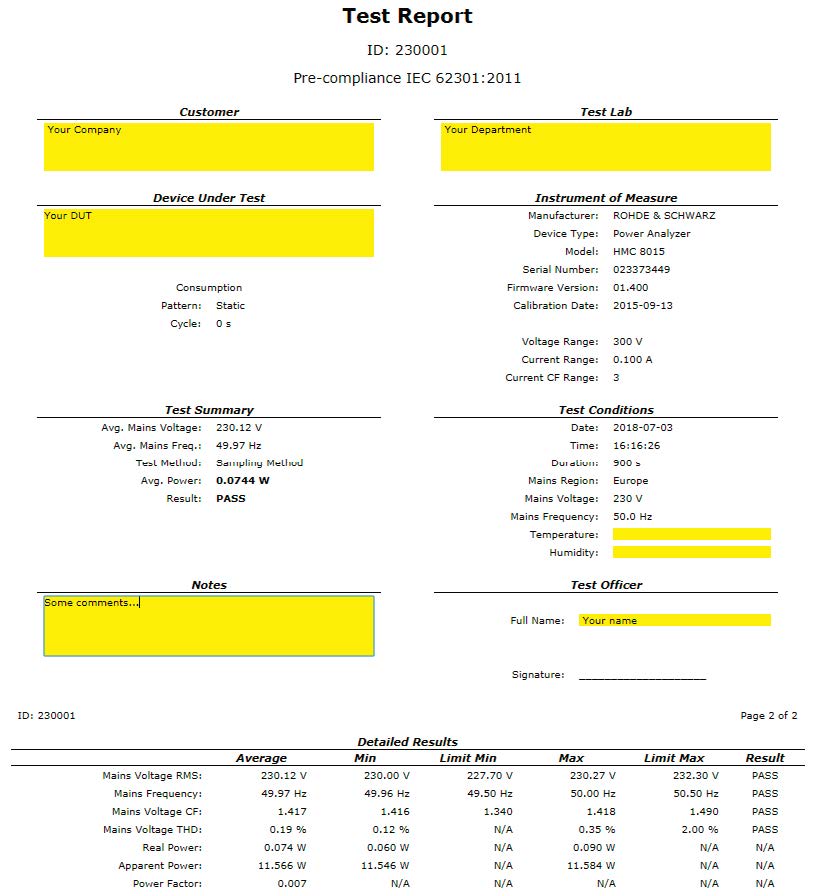

　　測量完成后，結果可保存到USB閃存盤中。儀器將創建一個交互式HTML表格并可在其中填寫客戶數據，為您提供滿足相應需求的測試報告。

更多詳情請下載：符合IEC62301和EN50564標準的待機功耗測量.pdf
