根據IECEN61000?3?2標準測量傳導輻射限值

　　目前，大多數電子設備都會產生非正弦電流。這會導致諧波電流注入公共電源系統。因此，需要通過CE認證檢查所有電子設備的此類特性。

　　您的任務

　　現代電子設備使用開關電源，這會產生強大的諧波電流，并注入電源網絡。IEC/EN61000?3?2標準定義了諧波電流發射限值，共分為四種設備類別。根據類別和周期時間，必須在精確定義的時段內分析諧波電流，并確保符合規定限值。

　　要達到第40次諧波的所需精度，需要自動執行測試。

　　測試與測量解決方案

　　HMC8015功率分析儀具備無縫采集和實時信號處理功能，可加快測量。精確測量可確保符合相應標準，即使是關鍵設計也同樣如此。

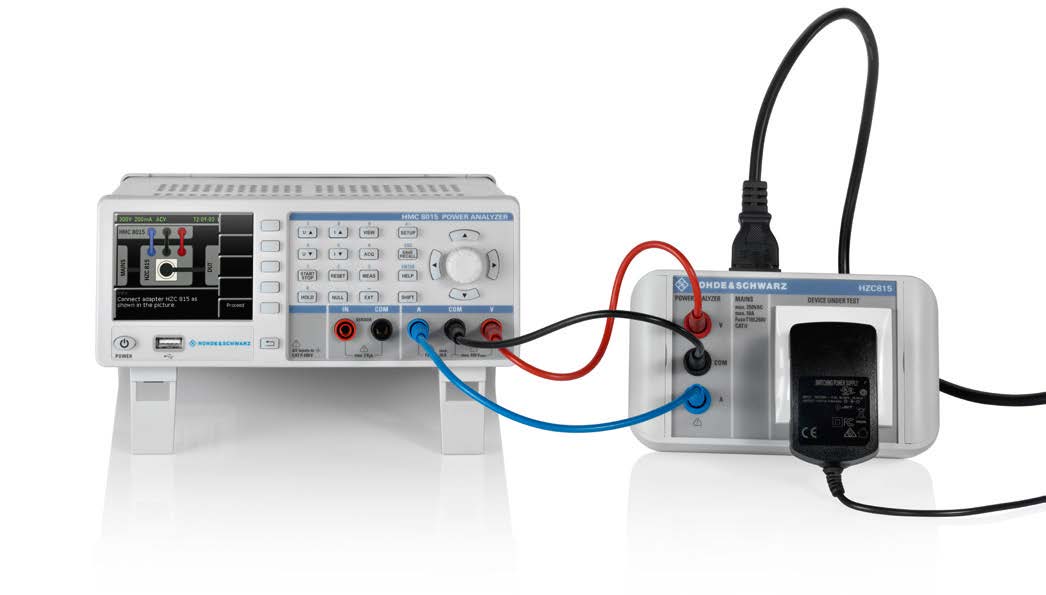

　　使用HZC815電源適配器選件，輕松、安全地將被測設備插入R&S?HMC8015。為此，可將隨適配器提供的電纜連接至儀器前面的插座。提供適用于不同國家/地區的適配器型號，確保可正確連接。

　　應用

　　裝置向導可確保準確操作

　　HMC8015裝置向導可指導用戶完成測量，并配置所需儀器參數。這可以最大限度地減少測量誤差，并確保快速獲取結果。測量流程為全自動化。用戶不必事先了解上述標準。

　　在測量過程中持續監測并顯示所有環境變量，例如電源電壓和電源質量。使用顏色標記偏差。

　　測量步驟-步驟1

　　在裝置向導中選擇IEC/EN6100-3-2標準

　　步驟1：設置被測設備的正確電源電壓和電源頻率（手動設置或根據所選地區自動設置），以及預期電耗。

　　步驟2：選擇正確的設備類別。

　　步驟3：將電流消耗模式設置為靜態、周期或可變模式（如已知），以便加快測量。

　　步驟4：根據向導所示連接被測設備，并將被測設備設為所需操作模式。

　　步驟5：測量期間和測量結束后清楚顯示測量結果，包括最小值和最大值。

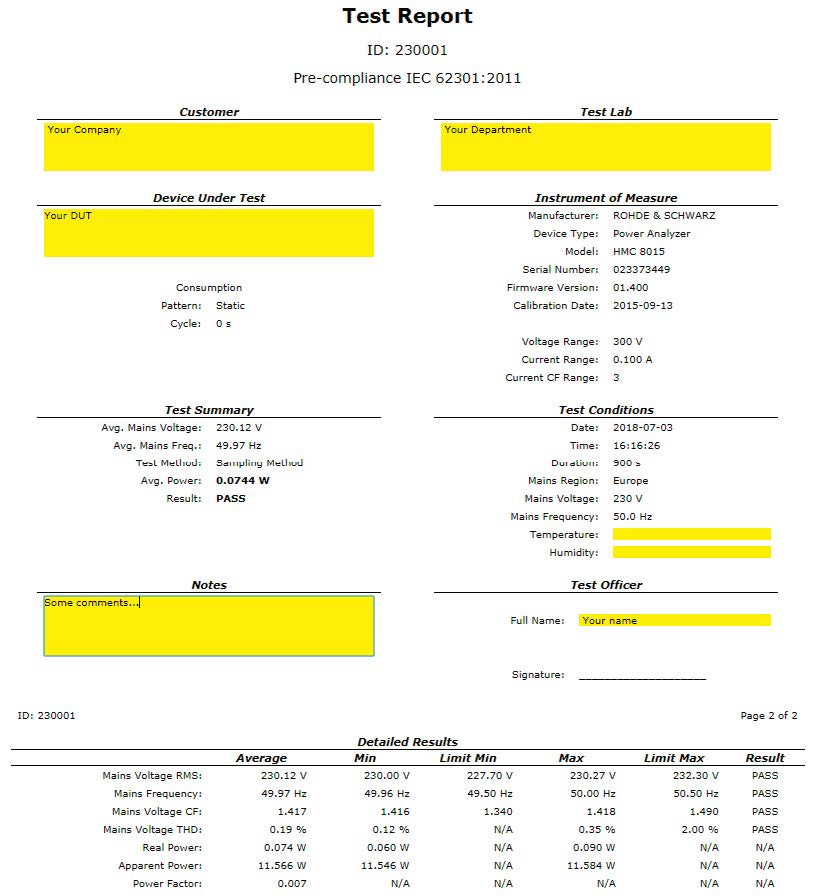

　　測試報告

　　測量完成后，結果可保存到USB閃存盤中。儀器將創建一個交互式HTML表格并可在其中填寫客戶數據，以便根據您的具體要求調整測試報告。

更多詳情請下載：根據 IECEN61000?3?2標準測量傳導輻射限值.pdf
