使用RTH手持示波器快速高效地排除故障
信號故障和異?？赡軐е码姎夂碗娮酉到y(tǒng)故障。特別是在現場操作，這些錯誤可能導致系統停機并產生高成本。因此，快速高效地發現錯誤并查明其來源至關重要。
調試電子系統時的典型應用是收集和分析偶發的信號故障及異常。這種事件（例如偶發的傳感器故障或供電電源中的罕見毛刺）可能導致復雜的系統故障，但沒有任何明顯的根本原因提示。因為其未知性質，檢測這種異?，F(xiàn)象通常是一個挑戰。示例包括毛刺、尖峰、間歇性干擾、幅度和頻率變化或占空比變化。

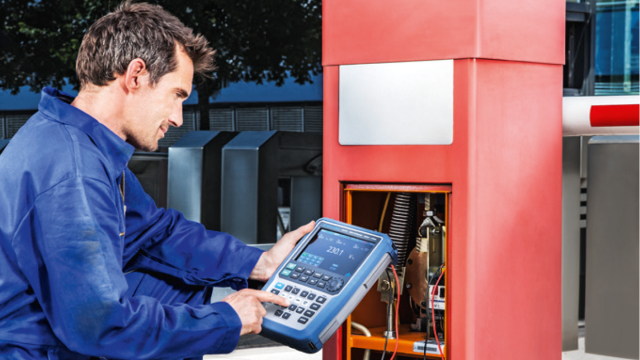

RTH系列手持示波器提供強大的調試功能，用于在需要便攜性或隔離通道的現場
以及實驗室環境中進行故障排除
現代臺式示波器提供了大量的調試工具。然而，當要求確保便攜性或（在現場或?qū)嶒炇噎h(huán)境中）安全測量高壓電子裝置時，需要一個不同的解決方案。
測試與測量解決方案
R&S RTH手持式數字示波器采用便攜式設計，結合了高達CAT IV 600V的隔離信道的優點和現代臺式示波器的高級功能。
可用于高達500MHz的帶寬，提供5Gsample/s最大實時采樣率以及500ksample采集內存，為手持式示波器提供非凡的性能參數。
手持式儀器首次提供了50000waveforms/s 的波形捕獲率和一個非常精確的數字觸發系統，該系統提供各種高級觸發模式，這使得工程師能夠快速發現間歇性信號故障。提供多種分析功能以查找錯誤原因，包括37種自動測量功能、歷史功能和數據記錄儀。
八個數字通道 (MSO)以及各種協議觸發和解碼選件（例如I2C或SPI）使得 RTH系列手持示波器還額外具備了邏輯分析儀和協議分析儀的功能。與用于操作危險電壓信號的隔離信道相結合，RTH系列成為調試嵌入式電源設計的首選工具。
應用
快速找到罕見的信號故障
數字示波器的采集周期包括兩個步驟：
—示波器采樣信號并存儲樣本；
—示波器處理這些樣本并在屏幕上顯示波形。在此期間，示波器“看不見”信號。用戶無法發現在此盲區時間內發生的信號故障。
由于采集率高，RTH系列示波器可以快速發現罕見的信號故障

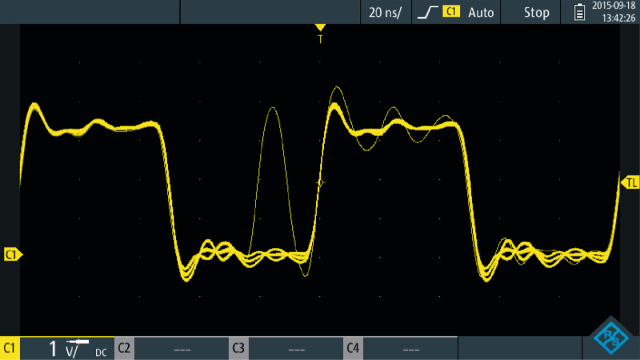

RTH系列示波器的波形捕獲率高達50000waveforms/s，是傳統手持式示波器的1000多倍，可以檢測到其他示波器錯失的信號。它可以可靠地采集和分析信號中的罕見故障，有效地縮短調試時間。
利用強大的觸發系統進行精確的故障檢測
RTH系列手持示波器的高波形捕獲率有助于發現信號異常。然后，工程師可以使用14種不同的觸發類型來精確隔離相關的信號事件，以作進一步分析。
除了簡單的觸發條件（如邊沿和脈沖寬度觸發），該示波器還支持高級觸發模式，如欠幅或視頻觸發。
此外，RTH系列手持示波器具備超越其他手持式示波器的一流觸發靈敏度。這得益于羅德與施瓦茨獨特的數字觸發系統。通過直接分析數字化信號來確定是否滿足觸發條件。
歷史功能：回放
只有觀察信號序列的歷史趨勢，往往才有可能找到問題的真正原因。此選項由歷史記錄模式提供。RTH系列手持示波器在單獨的歷史緩沖區中自動存儲多達5000個波形。采集可隨時停止，并且用戶可以使用全面的示波器功能即時分析之前的測量數據。每個波形具有一個時間戳，清楚地標識事件發生的時間。
用于顯示信號偏差的模板測試
由于存在大量可能異常的信號，有時難以定義合適的觸發條件。這種情況下適宜進行模板測試。測試可快速顯示特定信號是否在限定的容限范圍內，并且使用合格/不合格統計來評估被測設備的質量和穩定性。如果信號違反了模板，則可以停止測量并輕松識別信號異常和意外結果。
使用RTH系列手持示波器可以非常簡單靈活地創建模板。只需幾次按鍵操作，用戶可以從參考信號生成一個模板，并定義相應的容限值。
數據記錄儀：長期調試電源
RTH系列手持示波器的數據記錄儀功能專門用于需要相對長期監測的場合。可進行高達四次的測量，以每秒 1、2或5次測量的速度監測，以找出可能每小時或每周僅發生一次的間歇性問題的原因，例如，供電電源上的電壓變化或罕見毛刺。每個信道具有 2Msample 的大內存，可存儲多達23天的日志記錄。統計顯示還可提供最小和最大值的信息以及精確時序信息。深度縮放功能可用于詳細分析記錄數據的所選段。

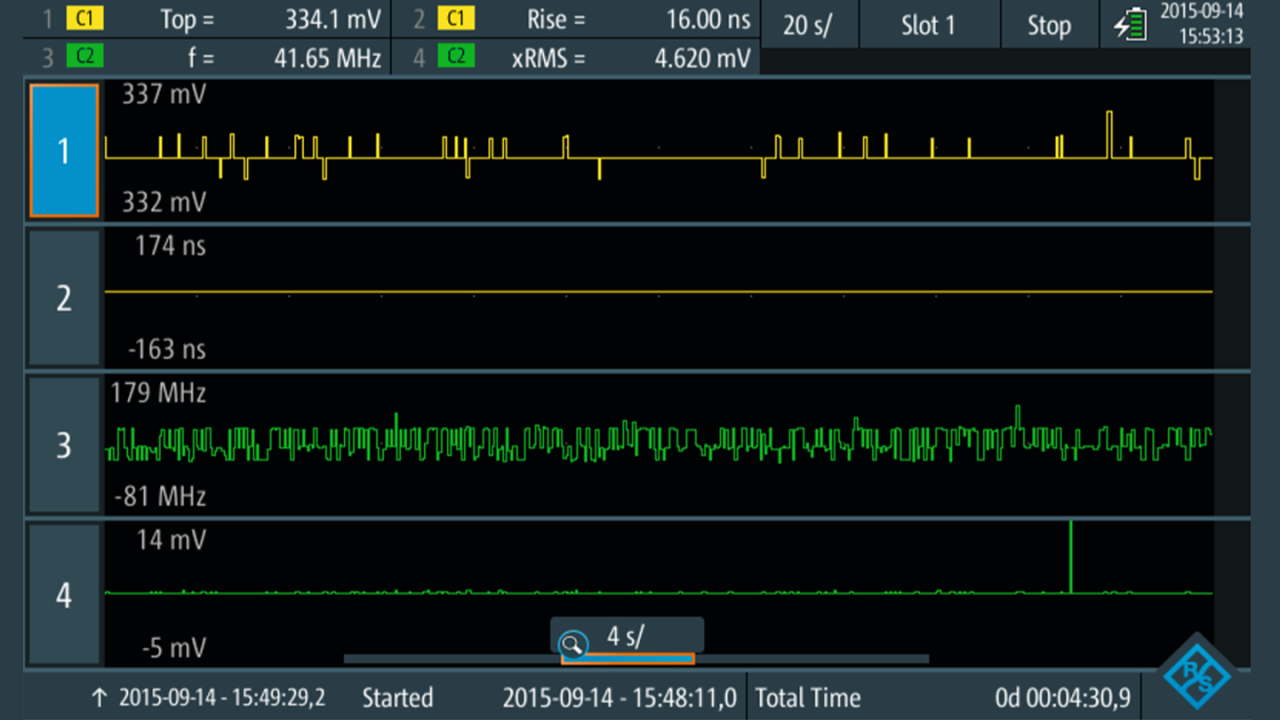

RTH系列手持示波器的數據記錄儀用于長期監測測量值。
RTH系列示波器是一種手持式示波器，具有符合最高安全標準的優越性能，兼具臺式示波器的調試功能。
