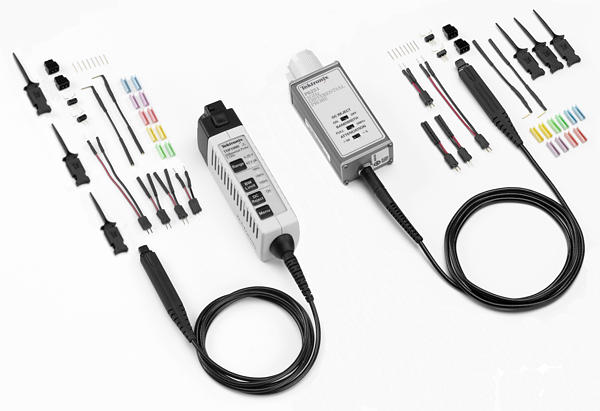

TDP1000和TDP0500高壓差分探頭提供了當今開關模式電源 (SMPS)、CAN/LIN 總線和高速數字系統設計所需要的出色的高速電子和機械性能。
經過專門設計，用于與通過 TekVPI? 探頭接口或 TekProbe BNC 接口直接連接 Tektronix 示波器。TDP1000和TDP0500高壓差分探頭通過解決以下三個傳統測量挑戰來實現高速信號采集和測量保真度：出色的電子性能，被測設備通用連接性，易用性。
特性和優點：
出色的電子性能
◆1GHz和500MHz探頭帶寬；
◆<1pF差分輸入電容；
◆1MΩ差分輸入電容；
◆±42 V（直流 + 峰值交流）差分輸入電壓；
◆>18dB CMRR（250 MHz 50X 衰減）；
◆可選擇的帶寬限制濾波器；
◆直流抑制。
通用 DUT 連接
◆用于探測小型幾何電路元件的緊湊型探頭頭部；
◆直針、方針、焊接、變量點距標配附件；
◆強大的可靠性設計。
易用
◆在示波器畫面上實現自動單位縮放和讀數；
◆直接連接到具有 TekVPI? 探頭接口的示波器；
◆輕松訪問示波器顯示探頭菜單，獲取探頭設置控制和運行狀態信息；
◆通過示波器實現遠程 GPIB/USB 探頭控制；
◆自動調零 – 輸出偏置調零。
應用
◆高速開關模式電源設計；
◆CAN/LIN 總線設計；
◆高速數字設計；
◆數字設計和檢定；
◆生產工程測試；
◆研發。
