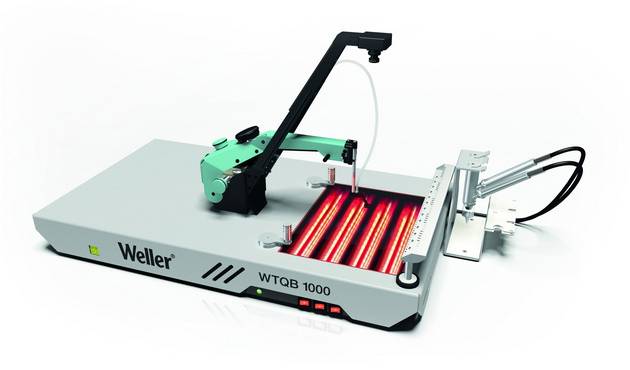

WTQB1000返修臺（已停產）
品牌：德國威樂/Weller
查看產品資料
訪問技術支持- 簡介：返修系統可以讓客戶簡單有效地拆除器件，清潔焊盤，定位和焊接。隨機裝備的鏡頭可幫助高精確度定位和返修。配備簡單，易裝，易用的，界面友好的軟件。返修焊接可以按需要調整和調用。
-
概述
-
訂貨信息
-
資料庫
-
相關產品
WTQB1000SMDReworkSystem，WTQB1000表面貼裝器件返修系統，不是常用的返修臺，是返修解決方案。
產品特色：
? 可以讓客戶簡單有效地拆除器件、清潔焊盤、定位和焊接。
? 隨機裝備的鏡頭可幫助高精確度定位和返修。無需光學校準。
? 適合元器件尺寸寬：1×1mm～42×42mm。
? 配備簡單，易裝，易用的，界面友好的軟件。
? 返修焊接可以按需要調整和調用。
? 整個設備符合ESD要求，可以對靜電敏感的器件返修。
? 完整的工具組合和非常廣泛的多種配件組合。
應用領域：
1、電子制造
高性?xún)r(jià)比、高產出率、快速設定和更換、光學對位、返修工藝可以設定、符合器件返修曲線。
2、客戶維修
低成本高質量返修、可清潔PCB/SMD、直觀操作、可升級。
3、研發
精確控制回流焊參數、多用途工藝、靈活性強、手動操作、可重植球。
4、小規模生產
高靈活性、成本低、直觀操作、可升級。
技術規格：
尺寸：660mmx360mmx390mm；凈重：22kg；
工作空間：800mmx500mmx400mm；
供電電源：230V/50Hz；功耗：2644VA；
可返修器件尺寸：最小尺寸1mmx1mm，最大尺寸：42mmx42mm；
底部加熱功率：最大2000W(紅外)；頂部熱風功率：300W；
光學定位系統：光學定位架；
建議返修PCB板最大尺寸：200mmx260mm；
壓縮空氣連接：空氣軟管∮6mm；氣壓要求：5.5～8bar或550～800kPa；
壓縮空氣消耗量：不使用真空時35升/分鐘，使用真空時85升/分鐘；
最大空氣流量：6～35升/分鐘；
噪音等級（距離1米）：不使用真空時58dB(A)，使用真空時62dB(A)；
防護等級：I級；
熱電偶端口：2個K型熱偶；頂部加熱溫度范圍：+150～450°C。
選型指南
產品圖片 |  |  |  |

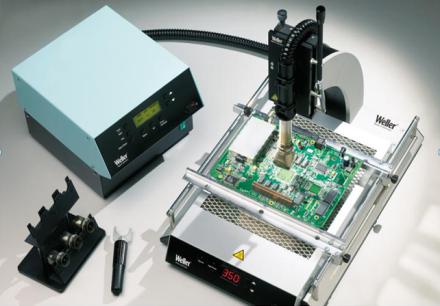

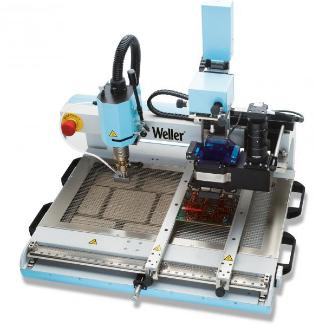

型 號 | WHA3000PS套件 | WTQB 1000 | WQB4000SOPS |
光學定位系統 | 無 | 攝像頭光學定位系統 | 棱鏡攝像頭光學定位系統 |
溫度檢測 | 一個熱電偶（K型） | 兩個熱電偶（K型） | 三個熱電偶（K型） |
建議PCB板最大尺寸 | 310 x 320mm | 200 x 260mm | 350 x 465mm |
焊盤清潔 | 無 | 有/熱風+真空筆 | 無 |
器件尺寸 mm | 4.5x4.5 ～ 43x43 | 1x1～ 42x42 | 4.5x4.5 ～ 50x50 |
加熱技術 | 700W熱風，底部200-600W / 600W-1200W紅外加熱 | 300W熱風，底部500-2000W 紅外加熱 | 700W熱風，底部陶瓷紅外加熱： 最大1600W (260 x 260) mm 最小400W (120 x 120) mm |
參考價格 | ￥4.6萬 | ￥11.5萬 | ￥34.5萬 |
