使用R&S的RTB、RTM、RTA系列示波器和 RTx-K36功能進行電源抑制比(PSRR)測量

　　與傳統VNA矢量網絡分析儀的測量方法一樣，示波器內置頻響分析功能，能夠準確地測量電源抑制比PARR。

　　電源抑制比(PARR)是電源設計中的一項重要參數，設計人員需對其進行精確測量。PARR測量有多少噪聲從電源的輸入傳輸到電源的輸出。內置RTx-K36頻響分析功能的RTB2002、RTB2004、RTM3002、 RTM3004、RTA4004系列示波器可實現此關鍵測試。海洋儀器提供必要的J2120A信號線性注入器，將示波器輸出的調制信號與總線電壓相結合，以便進行測量。

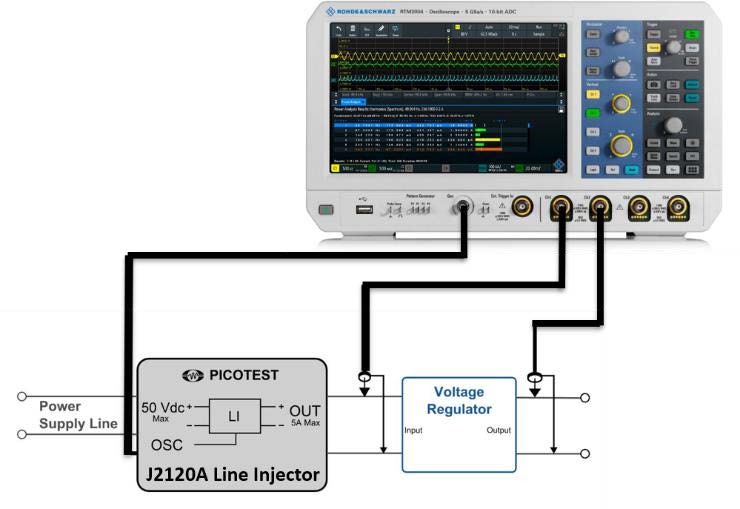

　　PARR測量連接示意圖。RTM3004示波器內置頻響分析和信號源功能，信號源激勵信號通過J2120A線性注入器注入到調壓器。

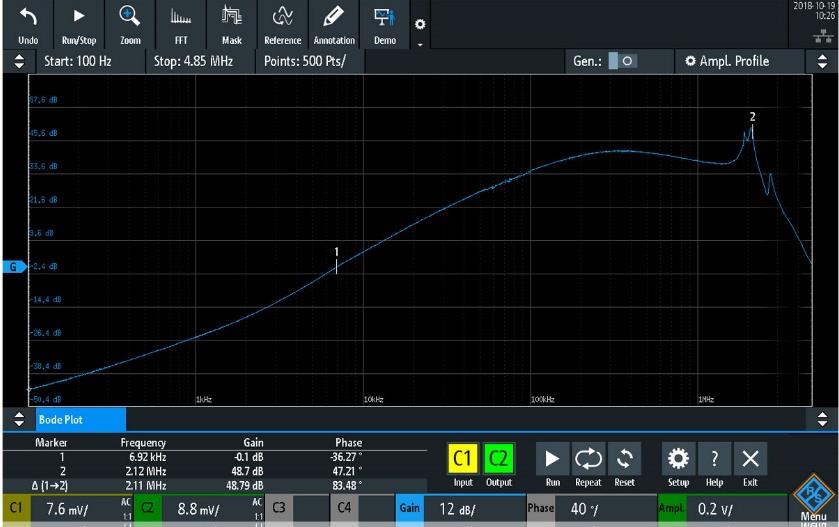

　　使用RTM3004示波器和J2120A線性注入器進行電源抑制比(PARR)測量

PARR相關產品：

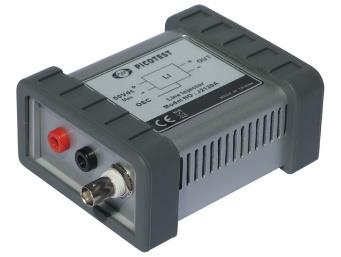

　　J2120A線性注入器

　　內置AFG信號源和RTM-K36頻率分析功能的RTM3004示波器

　　使用1:1無源電壓探頭，大大提高動態范圍：

　　RT-ZP1X 38MHz，1MΩ，1:1

　　OI1040 40MHz，1MΩ，1:1

詳細資料可下載：海洋版使用R&S示波器和RTx-k36功能進行電源抑制比測量海報.pdf
